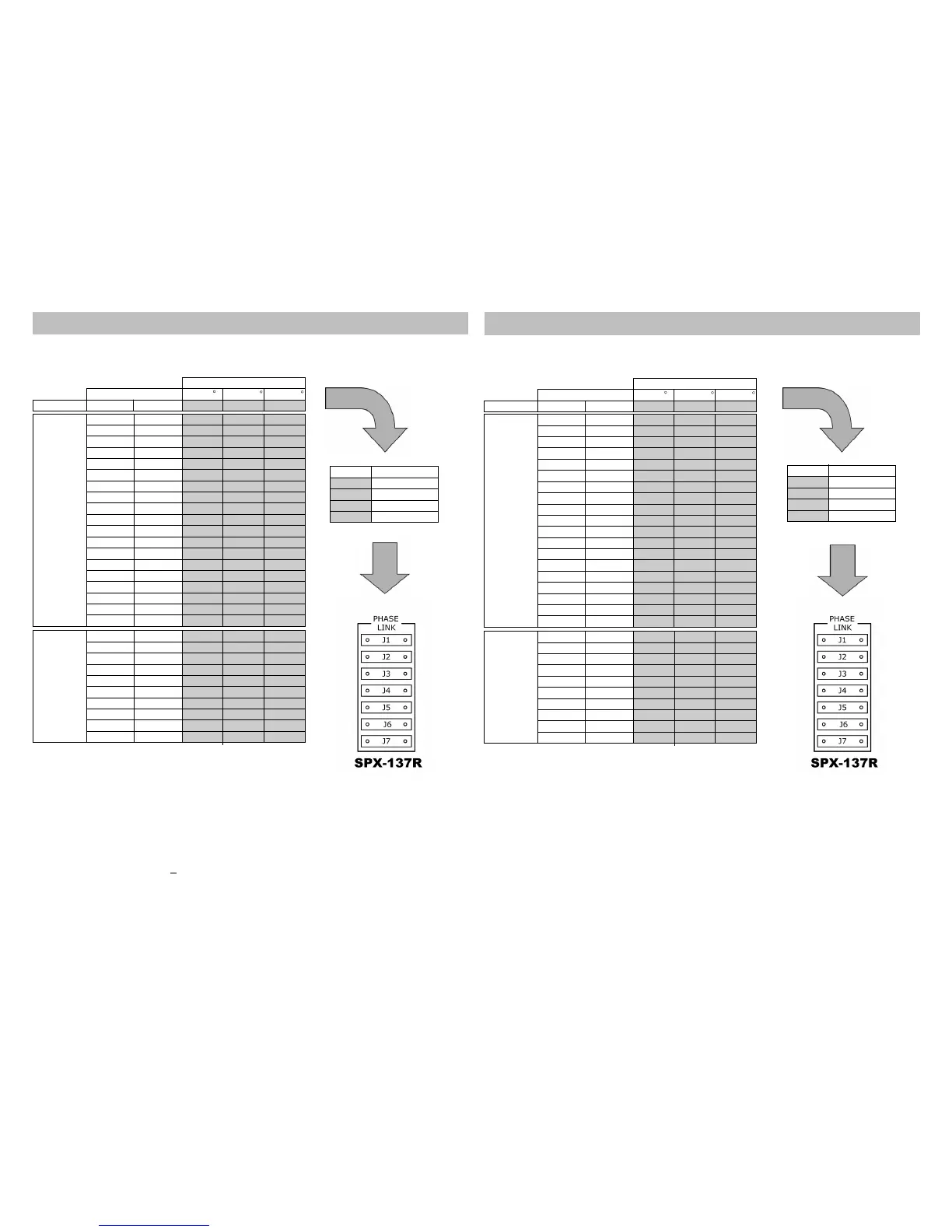

Crossover Network Setting (SPX-137R)
Réglage du filtre (SPX-137R)
Notes:
l Chose the settings above for the closest distance to your measurement.
l If no setting is listed within + ½“, choose the next closest/fartest distance setting even
if within a different axis column.
l Tweeter level adjustment may be desired for tweeter closer or farther.
Tweeter
Closer
Tweeter
Farther
1-1/2" 3.8cm Set2
3" 7.5cm Set4 Set3
3-1/2" 9.5cm Set1
4-1/4" 10.75cm Set1
4-1/2" 11.5cm Set1
4-7/8" 12.5cm Set1
6" 15.3cm Set2 Set4
7-5/8" 19.4cm Set1
8-1/2" 21.5cm Set1
9-7/8" 25cm Set3
1-1/2" 3.8cm Set4
3" 7.5cm Set2 Set2
3-7/8" 10cm Set1 Set3 Set3
4-1/2" 11.3cm Set1 Set1
5-7/8" 15cm Set4 Set4
6-7/8" 17.5cm Set4 Set4
7-3/8" 18.8cm Set2
7-7/8" 20cm Set1
8-1/2" 21.5cm Set1
9" 23cm Set1
10-5/8" 27cm Set3 Set3
11-3/8" 29cm Set1
12" 30.5cm Set2
12-5/8" 32cm Set1
13-5/8" 34cm Set3
15" 38cm Set1 Set4 Set2
16-1/8" 41cm Set2
16-7/8" 43cm Set1
17-1/2" 44.5cm Set1
Distance (A-B) 0-15 20-45 50-75
Equal
Woofer Axis
0" 0cm Set1 Set1 Set1
H.-p.
d’aiguës
plus loin
H.-p.
d’aiguës
plus près
1-1/2 po 3,8 cm Régl. 2
3 po 7,5 cm Régl. 4 Régl. 3
3-1/2 po 9,5 cm Régl. 1
4-1/4 po 10,75 cm Régl. 1
4-1/2 po 11.5 cm Régl. 1
4-7/8 po 12,5 cm Regl. 1
6 po 15,3 cm Régl. 2 Regl. 4
7-5/8 po 19,4 cm Régl. 1
8-1/2 po 21,5 cm Régl. 1
9-7/8 po 25 cm Régl. 3
1-1/2 po 3,8 cm Régl. 4
3 po 7,5 cm Régl. 2 Régl. 2
3-7/8 po 10 cm Régl. 1 Régl. 3 Régl. 3
4-1/2 po 11,3 cm Régl. 1 Régl. 1
5-7/8 po 15 cm Régl. 4 Régl. 4
6-7/8 po 17,5 cm Régl. 4 Régl. 4
7-3/8 po 18,8 cm Régl. 2
7-7/8 po 20 cm Régl. 1
8-1/2 po 21,5 cm Régl. 1
9 po 23 cm Régl. 1
10-5/8 po 27 cm Régl. 3 Régl. 3
11-3/8 po 29 cm Régl. 1
12 po 30,5 cm Régl. 2
12-5/8 po 32 cm Régl. 1
13-5/8 po 34 cm Régl. 3
15 po 38 cm Régl. 1 Régl. 4 Régl. 2
16-1/8 po 41 cm Régl. 2
16-7/8 po 43 cm Régl. 1
17-1/2 po 44,5 cm Régl. 1
Distance (A-B) 0-15 20-45 50-75
Égale
Axe du h.-p. de graves
0 po 0 cm Régl. 1 Régl. 1 Régl. 1
Setting Jumpers
Set1 J1,J3,J7
Set2 J5,J6
Set3 J3,J5
Set4 J2,J4,J7
Réglage Cavaliers
Régl. 1 J1,J3,J7
Régl. 2 J5,J6
Régl. 3 J3,J5
Régl. 4 J2,J4,J7
Remarques :
Choisissez le réglage correspondant à la distance qui se rapproche le plus de vos mesures.
Si aucun réglage n’est mentionné dans une marge de 0,5 po, choisissez le réglage
correspondant à la distance la plus rapprochée, même si elle est dans une colonne d’angle
différente.
Vous voudrez peut-être régler le niveau du haut-parleur d’aiguës selon qu’il est plus près ou
plus loin.
l
l
l
