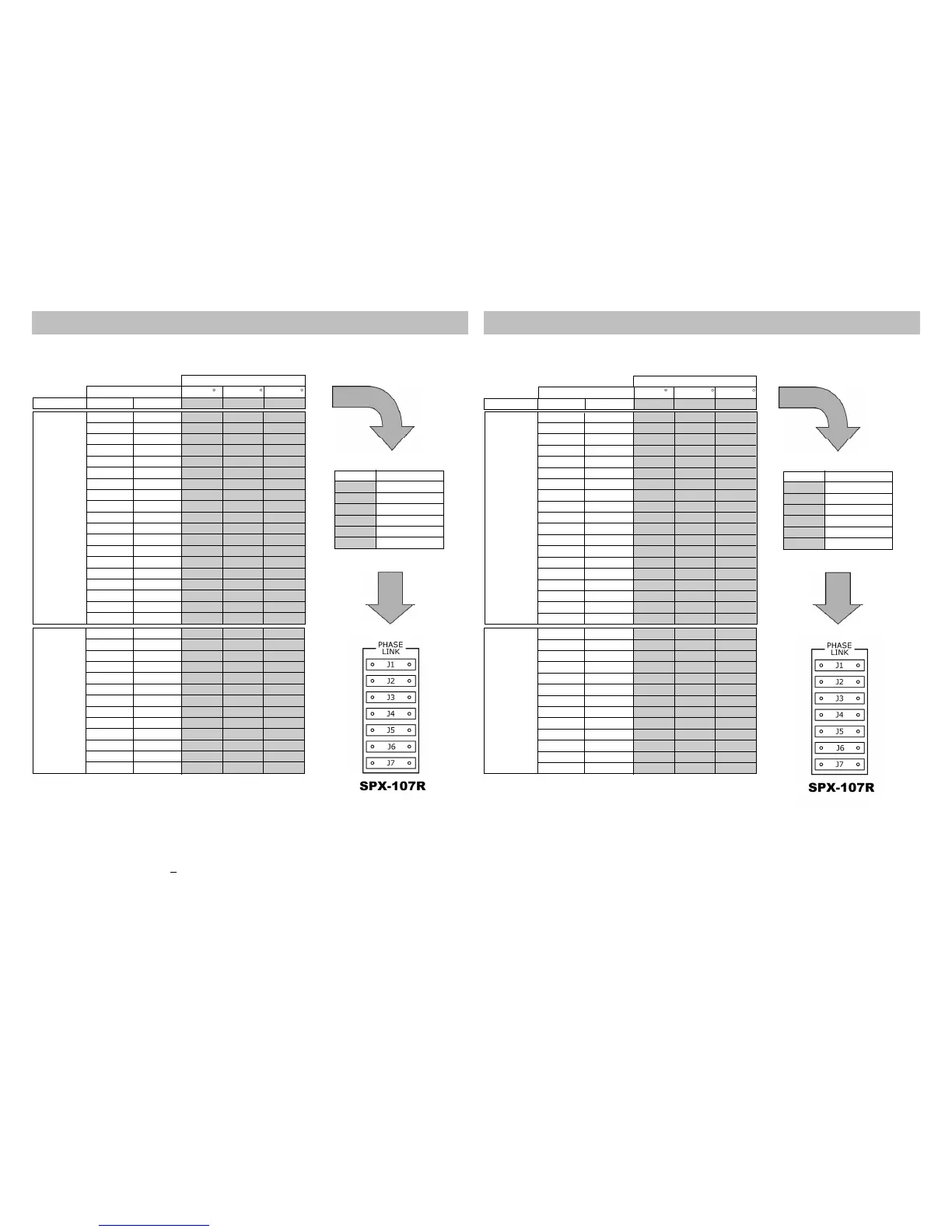

Crossover Network Setting (SPX-107R) Réglage du filtre (SPX-107R)
Equal
Woofer Axis
Distance (A-B) 0-15 20-45 50-75
0" 0cm Set1 Set1 Set1
Tweeter
Closer
Tweeter
Farther
1-1/8" 3cm Set5 Set6 Set5
2" 5cm Set2 Set2
3" 7.5cm Set3 Set3
3-7/8" 10cm Set1 Set4 Set4
4-1/2" 11.3cm Set1
4-7/8" 12.5cm Set5 Set5
5-7/8" 15cm Set6 Set6
6-7/8" 17.5cm Set2 Set5
7-3/8" 18.8cm Set2
7-7/8" 20cm Set1
8-1/2" 21.5cm Set1
8-7/8" 22.5cm Set5 Set5
9-5/8" 24.3cm Set3 Set3
10-1/2" 26.8cm Set6 Set5
11-3/4" 30cm Set1 Set2
12-5/8" 32cm Set5 Set5
15-1/8" 38.5cm Set6 Set6
16-1/4" 41.4cm Set3 Set3
17-3/8" 44cm Set4
2-1/8" 5.5cm Set5
2-3/4" 7cm Set4 Set4
3-1/2" 9cm Set3 Set2
3-7/8" 10cm Set1
4-3/8" 11cm Set1
5-3/4" 14.5cm Set5
7-1/4" 18.3cm Set5 Set5
7-7/8" 20cm Set1 Set2
8-5/8" 22cm Set1 Set1
9-1/2" 24cm Set4 Set4
10-1/4" 26.1cm Set3 Set3
11-1/4" 28.6cm Set5
11-3/4" 30cm Set1
Distance (A-B) 0-15 20-45 50-75
Égale
Axe du h.-p. de graves
0 po 0 cm Régl. 1 Régl. 1 Régl. 1
Setting Jumpers
Set1 J1,J4,J7
Set2 J5,J6,J7
Set3 J3,J5, J7
Set4 J4,J4,J7
Set5 J1
Set6 J2,J7
Réglage Cavaliers
Régl. 1 J1,J4,J7
Régl. 2 J5,J6,J7
Régl. 3 J3,J5, J7
Régl. 4 J4,J4,J7
Régl. 5 J1
Régl. 6 J2,J7
H.-p.
d’aiguës
plus loin
H.-p.
d’aiguës
plus près
1-1/8 po 3 cm Régl. 5 Régl. 6 Régl. 5
2 po 5 cm Régl. 2 Régl. 2
3 po 7,5 cm Régl. 3 Régl. 3
3-7/8 po 10 cm Régl. 1 Régl. 4 Régl. 4
4-1/2 po 11,3 cm Régl. 1
4-7/8 po 12,5 cm Régl. 5 Régl. 5
5-7/8 po 15 cm Régl. 6 Régl. 6
6-7/8 po 17,5 cm Régl. 2 Régl. 5
7-3/8 po 18,8 cm Régl. 2
7-7/8 po 20 cm Régl. 1
8-1/2 po 21,5 cm Régl. 1
8-7/8 po 22,5 cm Régl. 5 Régl. 5
9-5/8 po 24,3 cm Régl. 3 Régl. 3
10-1/2 po 26,8 cm Régl. 6 Régl. 5
11-3/4 po 30 cm Régl. 1 Régl. 2
12-5/8 po 32 cm Régl. 5 Régl. 5
15-1/8 po 38,5 cm Régl. 6 Régl. 6
16-1/4 po 41,4 cm Régl. 3 Régl. 3
17-3/8 po 44 cm Régl. 4
2-1/8 po 5,5 cm Régl. 5
2-3/4 po 7 cm Régl. 4 Régl. 4
3-1/2 po 9 cm Régl. 3 Régl. 2
3-7/8 po 10 cm Régl. 1
4-3/8 po 11 cm Régl. 1
5-3/4 po 14,5 cm Régl. 5
7-1/4 po 18,3 cm Régl. 5 Régl. 5
7-7/8 po 20 cm Régl. 1 Régl. 2
8-5/8 po 22 cm Régl. 1 Régl. 1
9-1/2 po 24 cm Régl. 4 Régl. 4
10-1/4 po 26,1 cm Régl. 3 Régl. 3
11-1/4 po 28,6 cm Régl. 5
11-3/4 po 30 cm Régl. 1
Notes:
l Chose the settings above for the closest distance to your measurement.
l If no setting is listed within + ½“, choose the next closest/fartest distance setting even
if within a different axis column.
l Tweeter level adjustment may be desired for tweeter closer or farther.
Remarques :
Choisissez le réglage correspondant à la distance qui se rapproche le plus de vos mesures.
Si aucun réglage n’est mentionné dans une marge de 0,5 po, choisissez le réglage
correspondant à la distance la plus rapprochée, même si elle est dans une colonne d’angle
différente.
Vous voudrez peut-être régler le niveau du haut-parleur d’aiguës selon qu’il est plus près ou
plus loin.
