Alto TX15 - Diagrama de Inicio; Conexión Rápida; Ejemplo A: 2 Altavoces; Ejemplo B: 2 Altavoces, 2 Extensiones

9
Diagrama de inicio / conexión rápida
Nota: Los elementos que no se enumeran en Contenido de la caja se venden por separado.

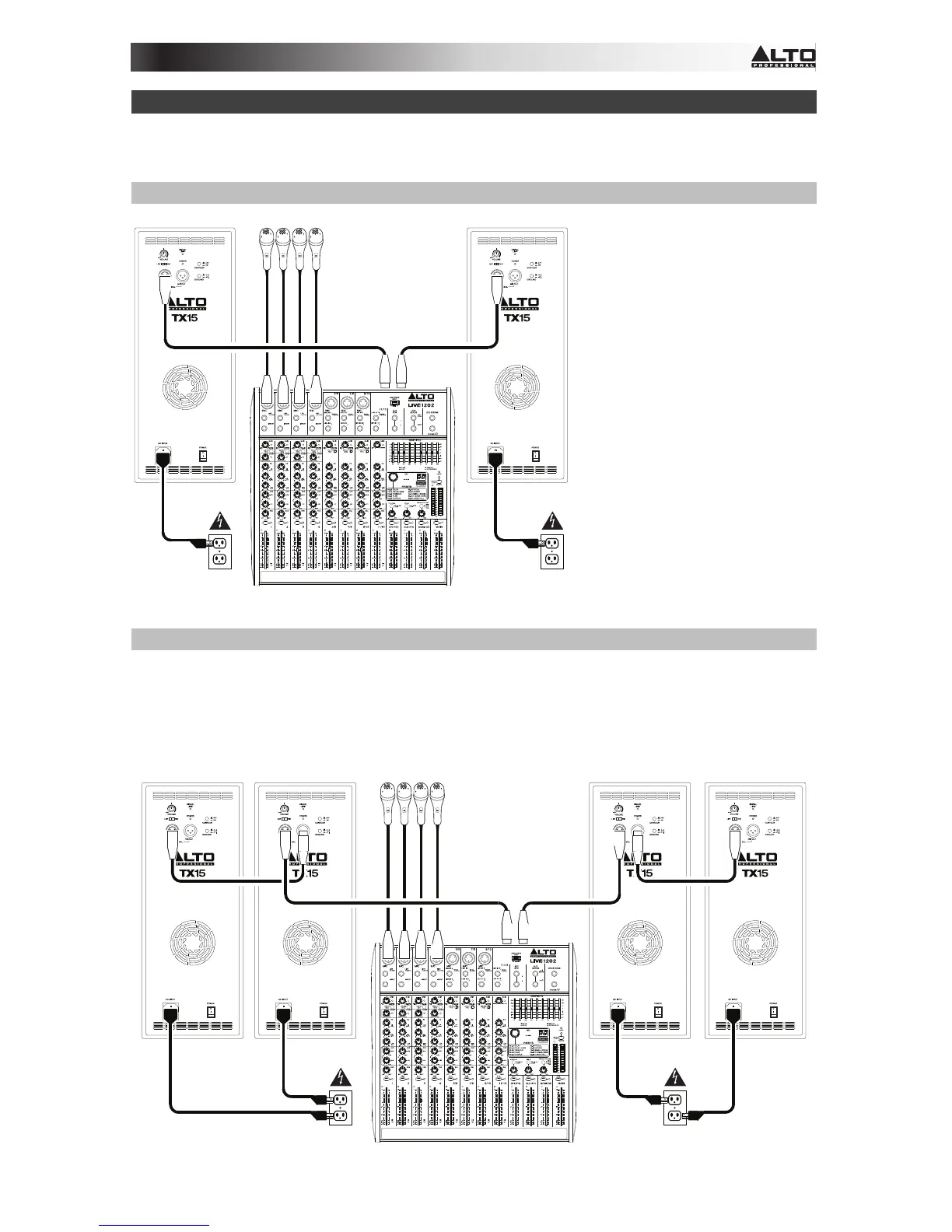

Ejemplo A: 2 altavoces
Conecte cada una de las
salidas principales de su
mezclador a una entrada de un
altavoz TX. Asegúrese de que
los selectores de entrada de
los altavoces estén en la
posición Line (Línea).
Ejemplo B: 2 altavoces, 2 extensiones
Conecte cada una de las salidas principales de su mezclador a una entrada de un altavoz TX.
Asegúrese de que los selectores de entrada de los altavoces estén en la posición Line
(Línea). Conecte cada una de las salidas Mix Out (Salida de la mezcla) de sus altavoces TX a
las entradas de sus altavoces de extensión.
Mezclador
Suministro
eléctrico
Micrófonos
(salidas principals
del mezclador)
Suministro
eléctrico
Mezclador
Suministro
eléctrico
Micrófonos
Suministro
eléctrico
(salidas principals
del mezclador)
