Alto TX8 - Voorbeeld A: 2 Luidsprekers; Voorbeeld B: 2 Luidsprekers, 2 Uitbreidingen

25

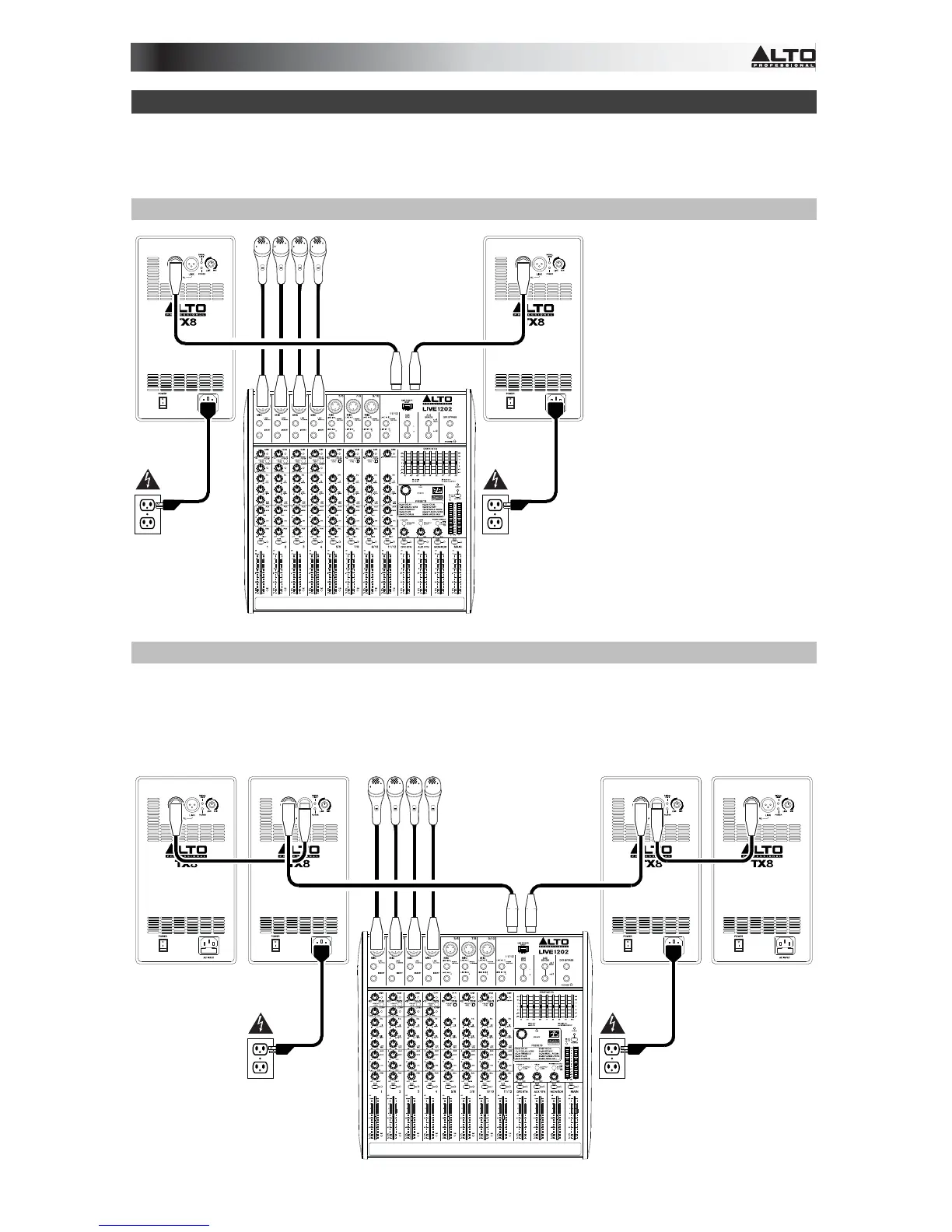

Snelstart- / Aansluitschema's
Opmerking: Artikelen die niet zijn opgesomd in Inhoud van de doos worden afzonderlijk
verkocht.
Voorbeeld A: 2 luidsprekers
Sluit elk van de
hoofduitgangen van uw
mixer aan op de Ingang van
een TX-luidspreker.
Voorbeeld B: 2 luidsprekers, 2 uitbreidingen
Sluit elk van de hoofduitgangen van uw mixer aan op de Ingang van een TX-luidspreker.
Verbind elk van de Link-uitgangen van uw TX-luidsprekers met de ingangen van uw
uitbreidingsluidsprekers.
Mengpaneel
Voeding
Microfoons
Mengpaneel
Voeding
Microfoons
(hoofduitgangen van
het mengpaneel)
Voeding
(hoofduitgangen van
het mengpaneel)
Voeding
