VERVOLLST
ÄNDIGUNG DES
ZUSAMMENBAUS

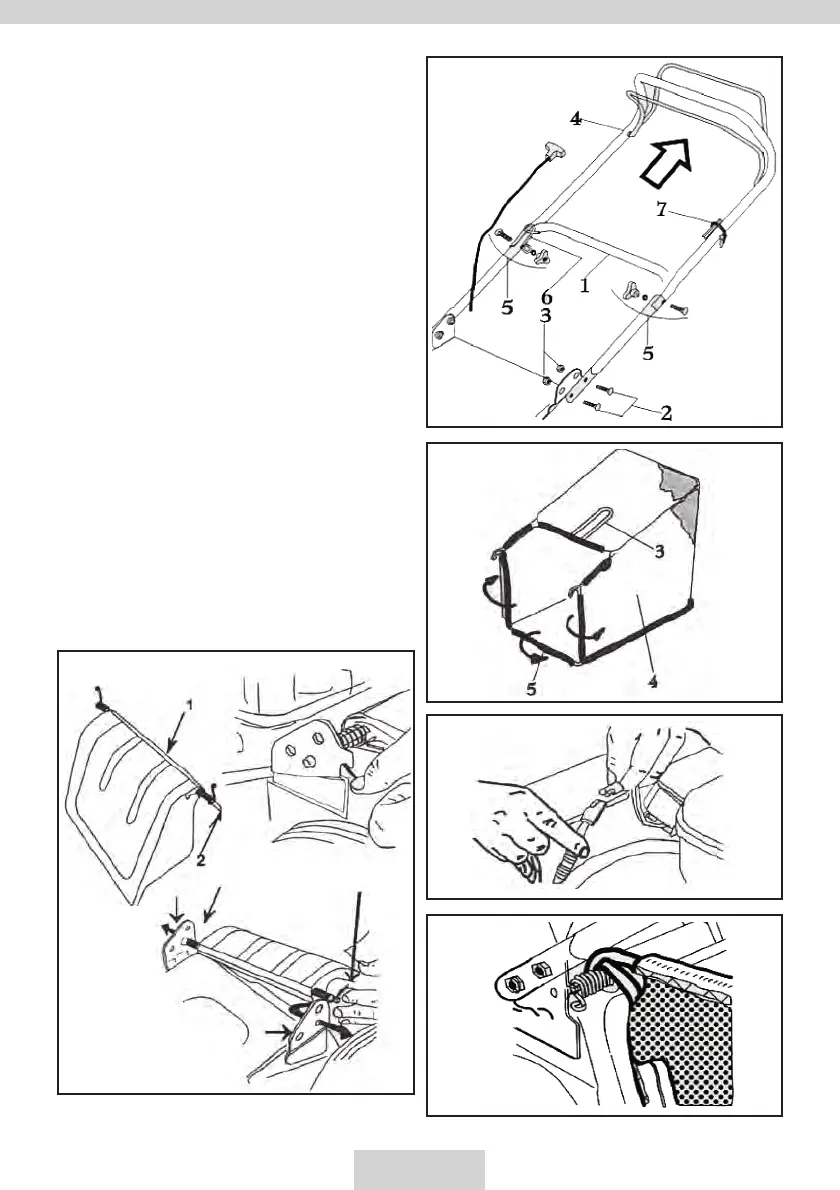

1) PRALLBLECH (Bild Nr. 3) - Um das Prallblech
(1) anzubauen, zuerst das eine Ende des Stilles (2)
und dann das andere in die entsprechenden Bohrun-
gen der seitlichen Sitze (3 und 4) des Fahrgestells
einführen, dann die rechte und linke Feder (5) wie
angegeben einhaken.
2) GRIFF (Bild Nr. 4) - Den unteren Teil des Griffs
(1) in die entsprechenden seitlichen Sitze des
Fahrgestells einführen und unter Verwendung der
mitgelieferten Schrauben (2) befestigen. Dabei ist
darauf zu achten, dass die Zentrierscheiben (3)
in der richtigen Lage sitzen. Unter Verwendung
der mitgelieferten Schrauben (5) den oberen Teil
(4) des Griffs einbauen und dabei darauf achten,
dass die Führungsfeder (6) des Startseils richtig
sitzt. Die Bedienungskabel mit den Kabelschellen
(7) befestigen.
3) GRASFANGEINRICHTUNG (Bild Nr. 5) - Bei
der Grasfangeinrichtung aus Stoff ist der Rahmen
(3) in den Sack (4) einzuführen und mit Hilfe eines
Schraubenziehers sind alle Plastikprofi le (6) zu
verschließen, wie es in der Abbildung angezeigt
ist.
4) Bei den Modellen mit Elektro-Starter, das Kabel der
Batterie mit dem Stecker der allgemeinen Verkabe-
lung des Rasenmähers verbinden (Bild Nr. 6).
5) EINSETZEN DES FANGKORBS (Bild Nr. 7)
- Das Prallblech hochziehen und den Fangsack
aus Stoff (2), wie in den jeweiligen Abbildungen
dargestellt, befestigen.
(Bild 3)
(Bild 5)
(Bild 6)
(Bild 7)
(Bild 4)
