29
D
BESCHREIBUNG DER BEDIENUNGSTEILE

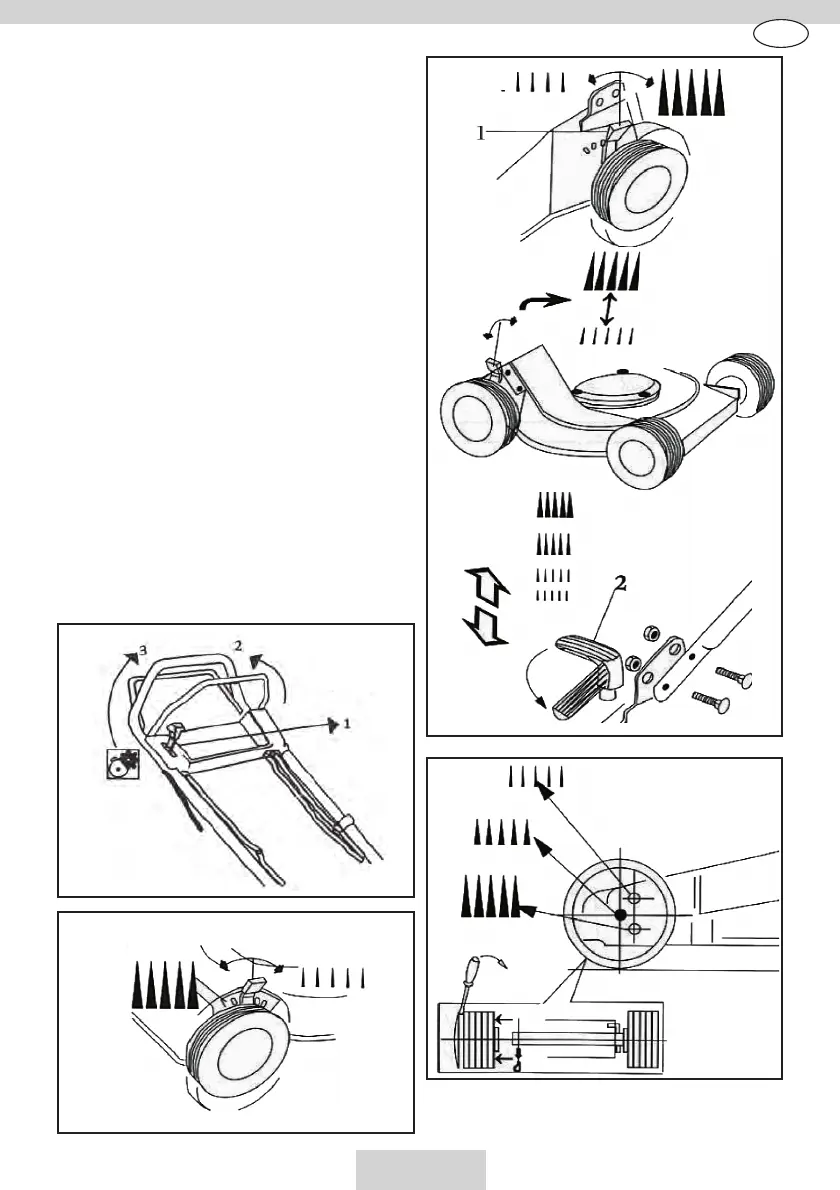

1) GASHEBEL (Bild Nr
. 8) - Der Gashebel (wenn
vorgesehen) wird mit dem Hebel (1) betätigt, dessen
Position auf der entsprechenden Ettikette angezeigt
ist. Bei einigen Modellen ist ein Motor mit fester
Drehzahl vorgesehen, der keinen Gashebel benötigt
(2).
2) HEBEL DER MOTORBREMSE (Bild Nr. 8) - Die
Messerbremse wird mit dem Hebel (2) betätigt, der
zum Einschalten und während des Mähens gegen
den Griff gehalten werden muss. Sobald der Hebel
losgelassen wird, schaltet der Motor aus.
3) KUPPLUNGSHEBEL (Bild Nr. 8) - Das Einkup-
peln des Antriebs erfolgt dadurch, dass der Hebel
(3) in Richtung Griff geschoben wird. Beim Loslassen
des Hebels kuppelt der Antrieb aus.
4) Die Einstellung der Schnitthöhe erhält man durch
Betätigung des Hebels (1) (Bild Nr. 9). Die Höhe
muß bei den 4 Rädern gleich sein. DIE EINSTEL-
LUNG IST BEI STILLSTEHENDEM SCHNEIDWERK-
ZEUG DURCHZUFÜHREN.
Bei einigen Modellen wird die Einstellung der Schnit-
thöhe wie auf Bild Nr. 10 ausgeführt.
EHE DER MOTOR ZUM ERSTEN MAL IN
BETRIEB GESETZT WIRD, SIND DIE IM HAN-
DBUCH DES MOTORS ENTHALTENEN ANWEI-
SUNGEN AUFMERKSAM ZU LESEN.
(Bild 8)
(Bild 9)
(Bild 10)
(Bild 9)
