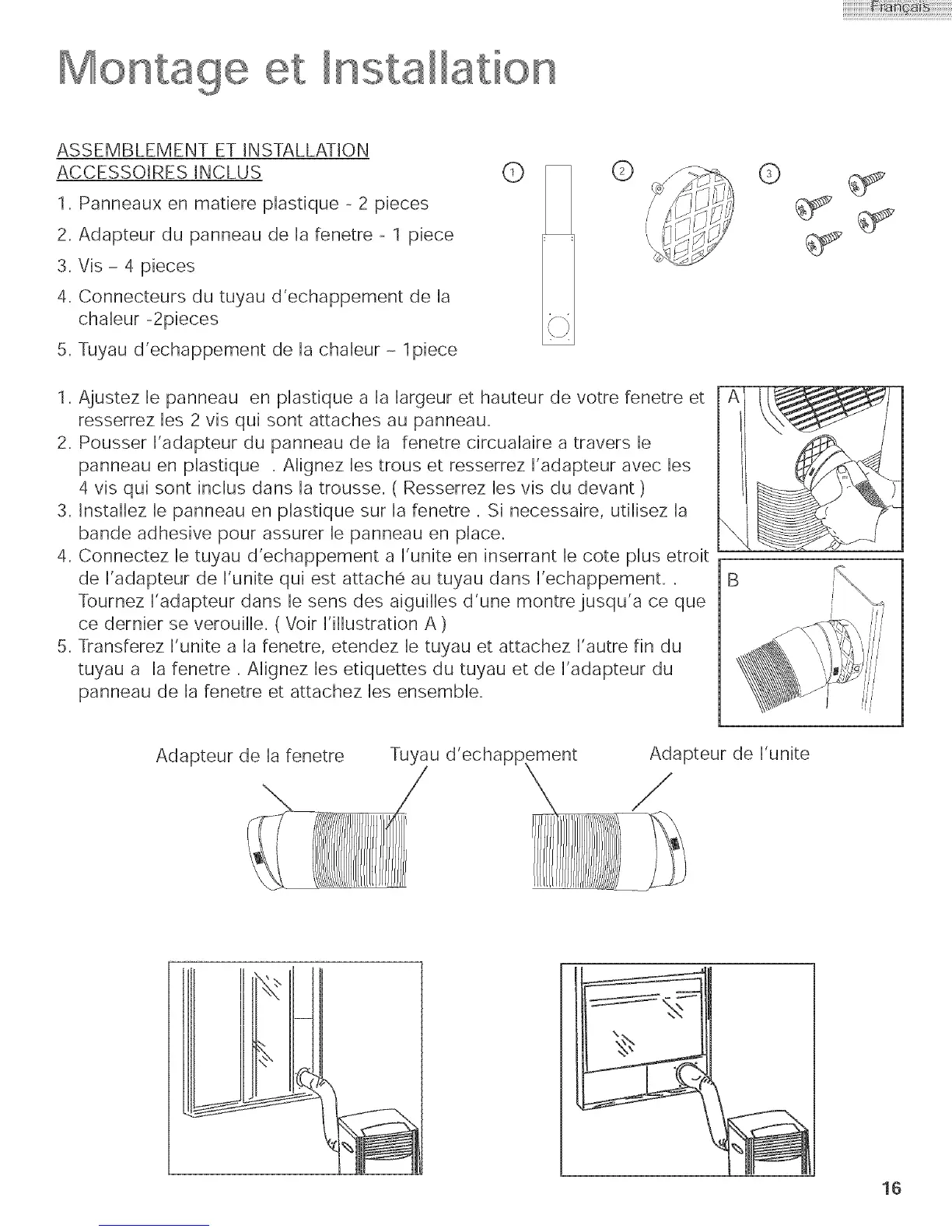

ontage
nstallation
ASSEMBLEMENT ET INSTALLATION
ACCESSOIRES INCLUS
1_ Panneaux en matiere plastique 2 pieces
2_ Adapteur du panneau de la fenetre 1 piece
3_ Vis - 4 pieces
4_ Connecteurs du tuyau d'echappement de la
chaleur 2pieces
5_ Tuyau d'echappement de la chaleur - 1piece
© ©
1. Ajustez le panneau en plastique a la largeur et hauteur de votre fenetre et
resserrez les 2 vis qui sont attaches au panneau.
2. Pousser I'adapteur du panneau de la fenetre circualaire a travers le
panneau en plastique . Alignez les trous et resserrez I'adapteur avec les
4 vis qui sont inclus dans la trousse. ( Resserrez les vis du devant )
3. lnstallez le panneau en plastique sur la fenetre. Si necessaire, utilisez la
bande adhesive pour assurer le panneau en place.
4. Connectez le tuyau d'echappement a I'unite en inserrant le cote plus etroit
de I'adapteur de I'unite qui est attache au tuyau darts I'echappement..
Tournez I'adapteur darts le sens des aiguilles d'une montrejusqu'a ce que
ce dernier se verouille. (Voir I'illustration A )
5. Transferez I'unite a la fenetre, etendez le tuyau et attachez I'autre fin du
tuyau a la fenetre. Alignez les etiquettes du tuyau et de I'adapteur du
panneau de la fenetre et attachez les ensemble.
B
©
Adapteur de la fenetre Tu_,_u d'echappement Adapteur de I'unite
\
16
