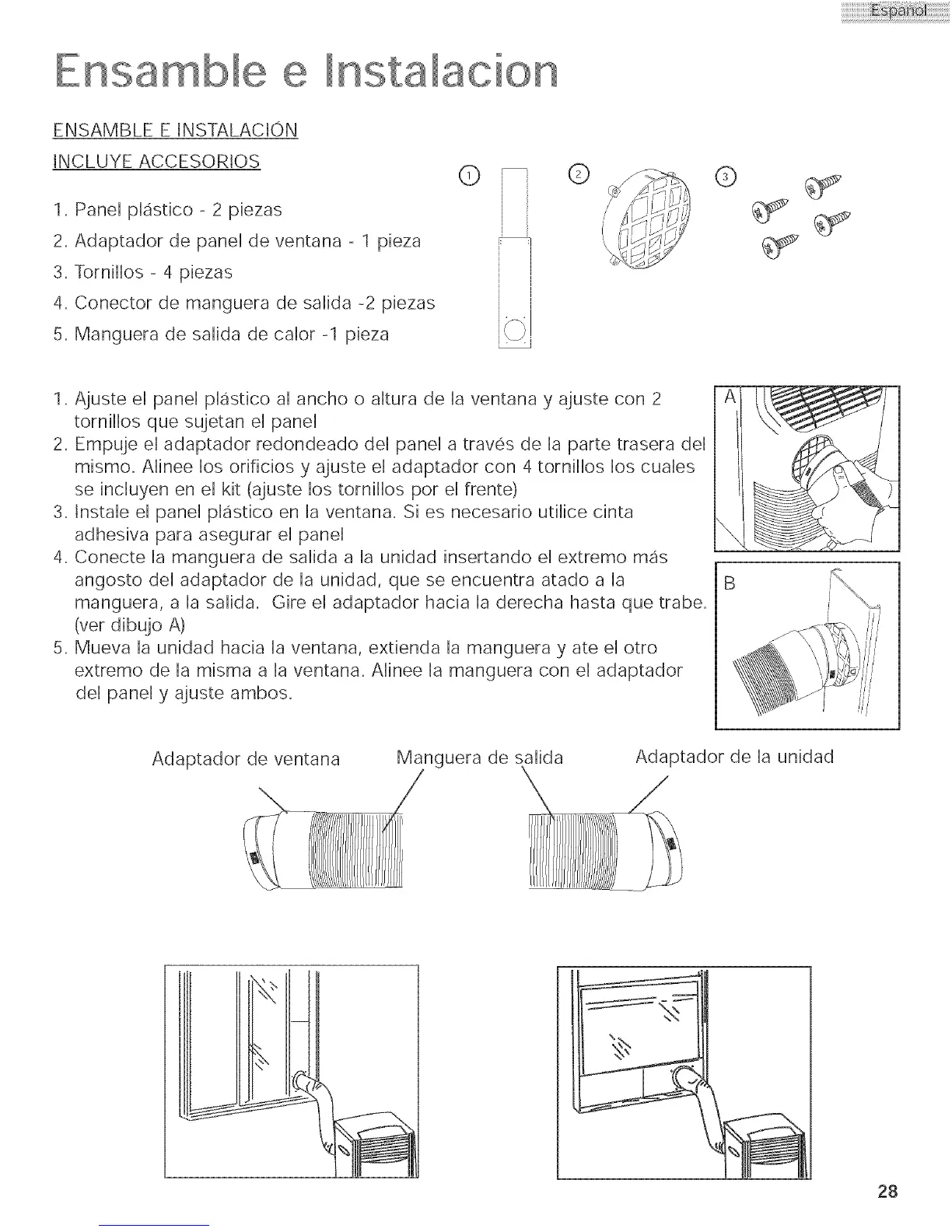

ENSAMBLE E INSTALACION
INCLUYE ACCESORIOS
1. Panel plastico 2 piezas
2. Adaptador de panel de ventana 1 pieza
3. Tornillos 4 piezas
4. Conector de manguera de salida 2 piezas
5. Manguera de salida de calor 1 pieza
©
©
! i
I i
/
I
\
\
©
1. Ajuste el panel piastico al ancho o aitura de la ventana y ajuste con 2
tornillos que sujetan el panel
2. Empuje el adaptador redondeado del panel a traves de la parte trasera del
mismo. Alinee los orificios y ajuste el adaptador con 4 tornillos los cuales
se incluyen en el kit (ajuste los tornillos por el frente)
3. lnstale el panel plastico en la ventana. Si es necesario utilice cinta
adhesiva para asegurar el panel
4. Conecte la manguera de salida a la unidad insertando el extremo mas
angosto del adaptador de la unidad, que se encuentra atado a la
manguera, a la salida. Gire el adaptador hacia la derecha hasta que trabe.
(ver dibujo A)
5. Mueva la unidad hacia la ventana, extienda la manguera y ate el otro
extremo de la misma a la ventana. Alinee la manguera con el adaptador
del panel y ajuste ambos.
Adaptador de ventana Manguera de salida
Adaptador de la unidad
28
