Assemblee et Installations
IN DOOR

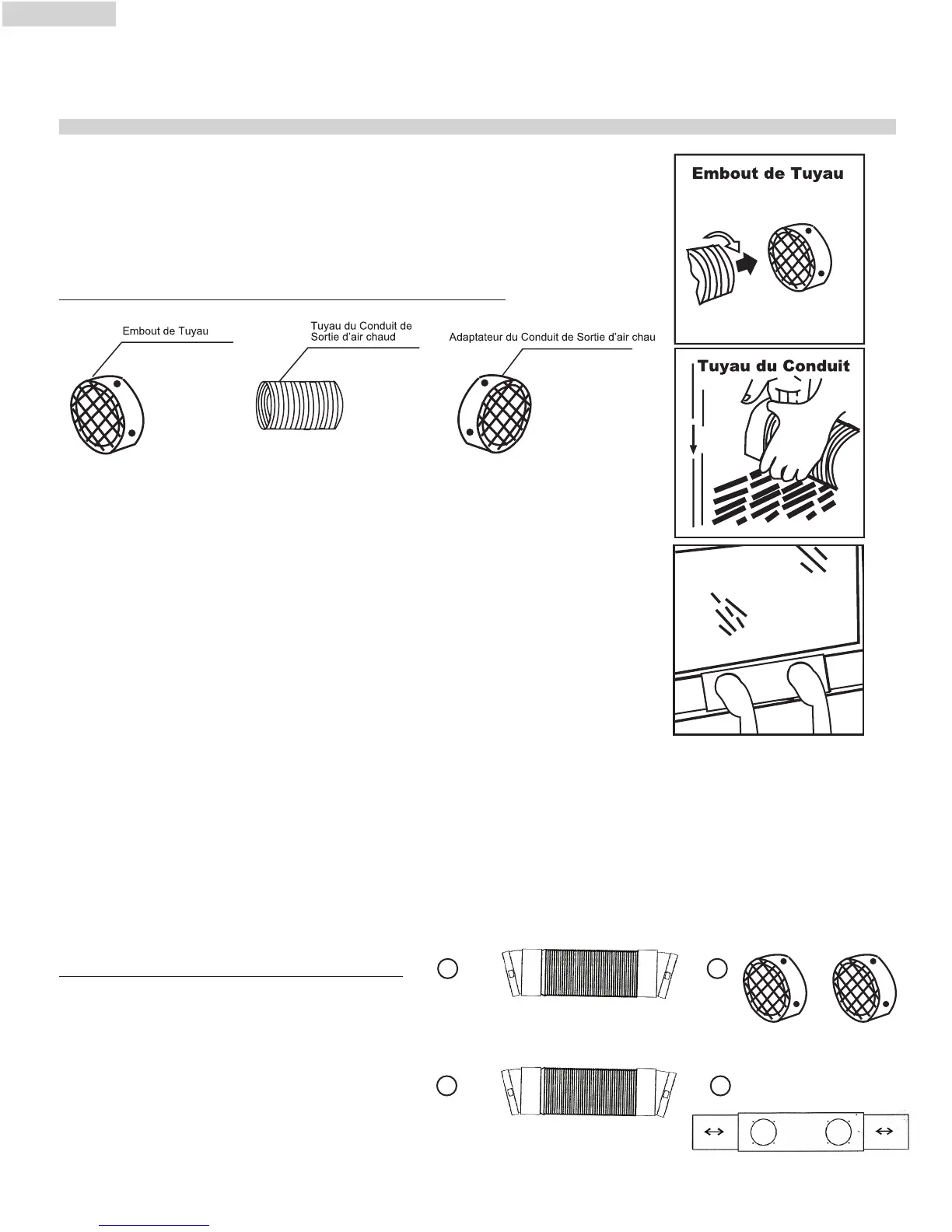

Instructions d’assemblement
A. Connectez le tuyau d’echappement au dos de l’unite. Etendez le
tuyau a la longueur desiree et connectez a la trousse de fenetre.
QUAND VOUS UTILISEZ LE TUYAU D’ECHAPPEMENT
1. Inserez le bout du tuyau d’echappement dans l’embout du
refoulement d’air et extrayez le conduit “A” jusqu’a l’arret.
2. Fixez le tuyau d’echappement “A” a la sortie d’echappement
sur l’arriere de l’unite. Pour terminer glissez la prise
appropriee vers le bas au dessus du tuyau d’echappement
en s’assurant que les sur le tuyau sont engages dans les
entailles de la prise.
3. Le tuyau d’ehappement claque pour s’sdopter dans l’unite.
Pour l’enlever , tournez le dans le des d’une montre et
retirez le.
Note: Le tuyau d’echappement doit etre monte du cote
droit. (voir fig.1)
4. Etendez le tuyau d’echappement autant que possible pour
emprisonner le bout du d’echappement d’air fermez
la fenetre.
B. Repetez les memes demarches pour le tuyau d’entrée d’air.
UTILISANT LA TROUSSE DU DE FENETRE
1. Tuyau d’entrée d’air - 1 complet
2. Tuay de sortie d’air - 1 complet
3. Adapteur tuyau d’echappement
de la fenetre - 2 pieces
4. Trousse de la glisserie de la
fenetre/patio - 1complet
1
2
3
4
Fig. 2
Installation de la Trousse de Fenetre
(6)
Français
