Ensamble e Instalacion
IN DOOR
Ensamble e Instalación

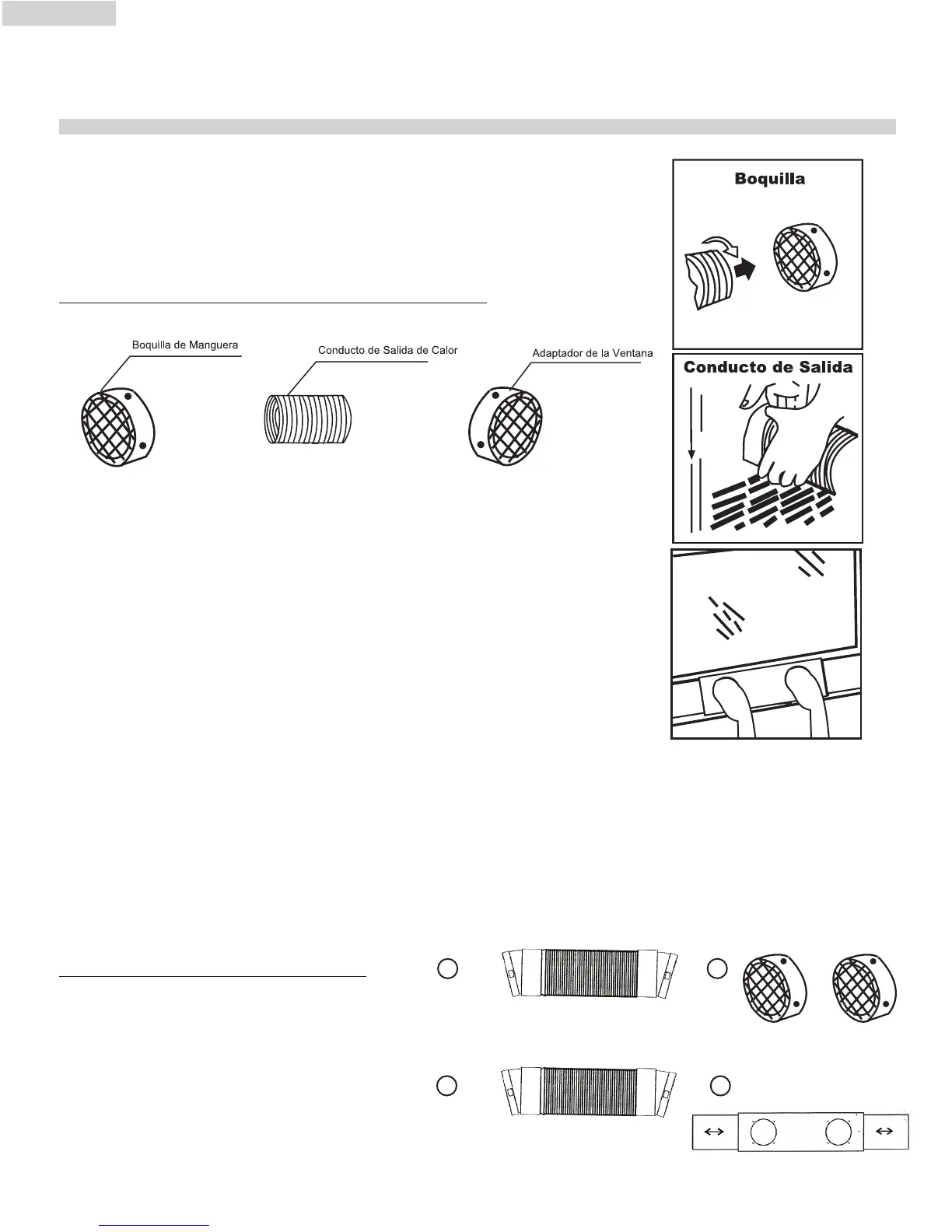

A. Conecte la manguera de salida de aire en la parte trasera de la
unidad. Extienda el tubo o manguera al largo que sea necesario y
conecte al kit de la ventana.
UTILIZANDO EL SET DE TUBOS DE SALIDA DE AIRE
1. Inserte un extremo de la manguera de salida a la boca de
salida y el otro extremo al tubo de aire “A”, girando hasta el
final.
2. Conecte el tubo “A” a la salida de aire detrás de la unidad.
Esto se logra deslizando el conector adecuado sobre la boca
de salida y asegurándose de que las marcas de la boca
encajen y traben en las ranuras del conector.
3. La manguera de salida se encuentra conectada dentro
de la unidad. Para desenganchar la misma gire hacia la
derecha y retire.
Nota: la manguera de salida de aire debe estar
instalada del lado derecho. (ver fig. 1)
4. Extienda la manguera y cierre la ventana en lo posible
encerrando la manguera.
B. Repita los mismos pasos para la manguera de entrada.
UTILIZANDO EL PANEL DE VENTANA
1. Manguera de entrada de aire - 1 set
2. Manguera de salida de aire - 1 set
3. Adaptador de salida - 2 piezas
4. Kit para puerta o ventana - 1 set
1
2
3
4
Fig. 2
Instalación Kit de Ventana
(6)
Español
