Control del panel posterior
13. Ventiladores refrigerantes – ventiladores refrigerantes duales de alta ve-
locidad
14. Interruptor de encendido/apagado (On/Off) del modo Subwoofer del
canal 2 – Este interruptor enciende y apaga el modo subwoofer del canal dos.
15. Ajuste de frecuencia del canal 2 – Esta perilla se usa para ajustar el nivel
de frecuencia enviado a los parlantes por medio del canal 2 cuando el canal
está siendo utilizado en modo subwoofer.
16. Ajuste de frecuencia del canal 1 – Esta perilla se usa para ajustar el nivel
de frecuencia enviado a los parlantes por medio del canal uno cuando el canal
está siendo utilizado en modo subwoofer.
17. Interruptor de encendido/apagado (On/Off) del modo Subwoofer del
canal 1 – Este interruptor enciende y apaga el modo subwoofer del canal uno.
18. Jack THRU XLR del canal 2 – Este jack se utiliza para enviar una señal
paralela de los jacks de entrada del canal dos hacia otro dispositivo o amplifi-
cador.
19. Interruptor de modo – Este interruptor controla el modo de funcionamien-
to del amplificador. El amplificador puede funcionar en tres modos diferentes:
Mono Bridge, Parallel Mono o Stereo (Puente mono, mono paralelo o estéreo).
El amplificador se entrega en modo estéreo.
20. Jack THRU XLR del canal 1 – Este jack se utiliza para enviar una señal
paralela de los jacks de entrada del canal uno hacia otro dispositivo o amplifi-
cador.
21. Botón Reset - Este botón se emplea para resetear el disyuntor.
22. Cable AC – Enchufe este cable en un tomacorriente estándar de 110~120v.
Asegúrese de que el voltaje de su zona coincida con aquél requerido por el am
-
plificador. Para obtener una potencia óptima en este amplificador en particular,
cambie el enchufe estándar Edison por un enchufe de 30 amp.(Ver página 15)
23. Entrada TRS del canal 1 – Jack hembra de 1/4” del canal uno. No incluye
enchufes balanceados y no balanceados. (Para más información, diríjase a la
página 7.)
24. Jack de salida del canal 1/Puesto de conexión de 5 rutas – Conéctelo
al jack de entrada del parlante. La señal positiva es roja y la señal negativa es
negra.
25. Jack de salida del canal 2/Puesto de conexión de 5 rutas – Conéctelo
al jack de entrada del parlante. La señal positiva es roja y la señal negativa es
negra.
26. Entrada XLR del canal 1 – Jack de entrada XLR simétrico de 3 pasadores
del canal 1. (Para más información, diríjase a la página 7.)
27. Salida Speakon del canal 1 – Conexiones de salida opcionales del parlante.
Utilice los pasadores 1+ y 1- de este conector Speakon de 4 polos para conectar
el jack de entrada del Speakon del parlante.
28. Entrada de XLR del canal 2 – Jack de entrada simétrico de 3 pasadores del
canal 1. (Para más información, diríjase a la página 7.)
29. Salida Speakon del canal 2 – Conexiones de salida opcionales del parlante.
Utilice los pasadores 1+ y 1- de este conector Speakon de 4 polos para conectar
el jack de entrada del Speakon del parlante.
30. Entrada TRS del canal 2 – Jack hembra de 1/4” del canal dos. No incluye
enchufes balanceados y no balanceados. Para más información, diríjase a la
página 7.

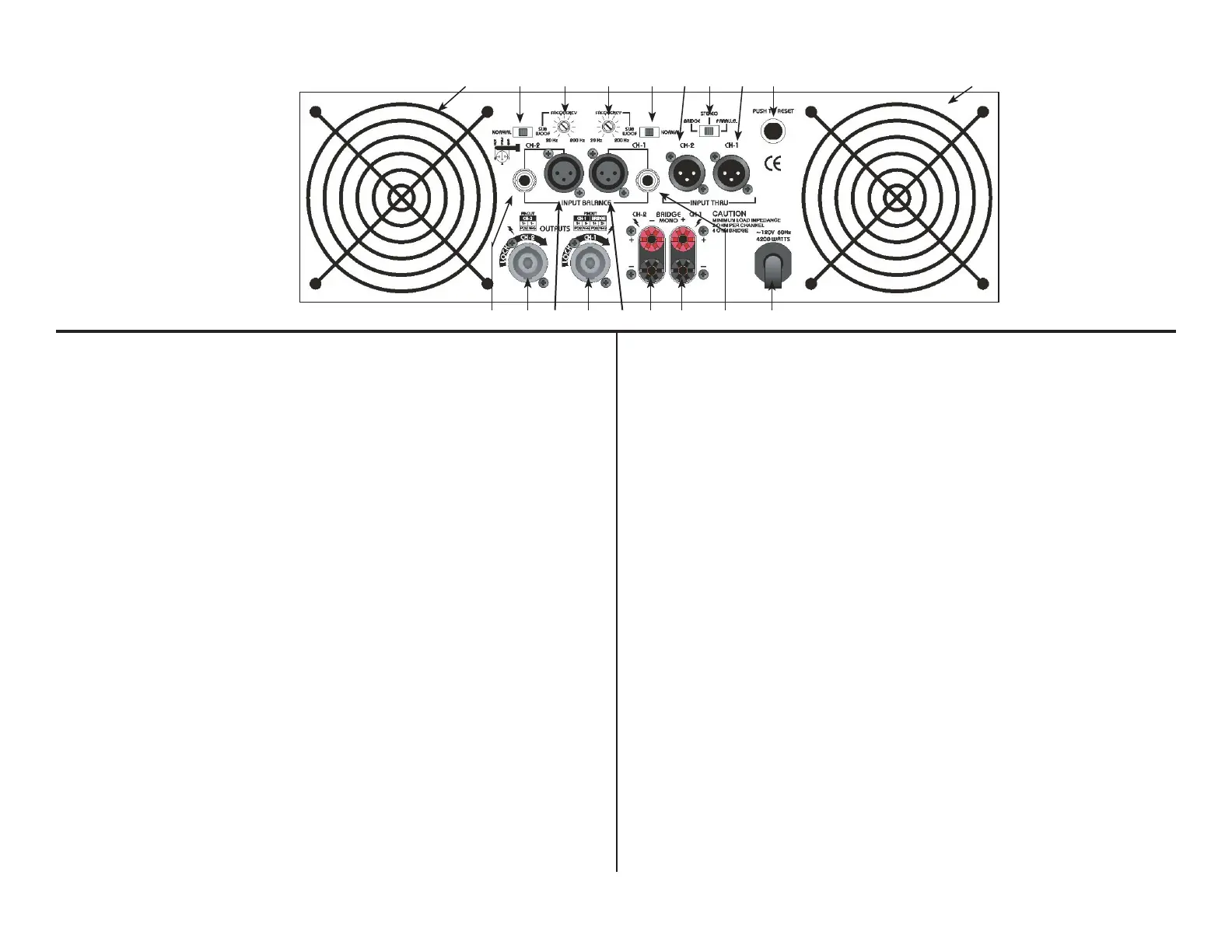

Diagram 2
13 1320191817161514
23 22
21
29 28 27 26 25 2430
