6 Supplément de AD168 version 3.0 8000-0912-01, Rév A
Considérez que chaque lien SensorNet est un seul câble
à paires torsadées ayant une résistance de terminaison à
chaque extrémité. Un hôte et 32 appareils au maximum
sont ensuite placés sur le câble. Si l’hôte est placé à une
extrémité du câble, il doit être terminé. Dans ce cas, il
ne prend en charge qu’une dérivation du câble.
Si l’hôte est placé à n’importe quel emplacement
intermédiaire, il n’est pas terminé. Dans ce cas, il peut
prendre en charge 2 à 4 dérivations du câble. Dans cette
configuration, le dernier appareil relié à chaque
dérivation du câble doit être terminé.
Une boîte J peut servir de répéteur d’hôte pour ajouter
un lien SensorNet et 32 appareils supplémentaires au
maximum, ou pour étendre le câble SensorNet au-delà
de 1 km (3281 pouces).
Pour obtenir une distance maximale, reliez le répéteur
(boîte J) à un endroit où le niveau du signal est de 1 à
2 V (crête à crête). Cette disposition permet de profiter
des caractéristiques de commande de l’hôte, tout en
disposant d’un signal puissant pour l’amplification.
Il est possible de monter en série 3 répéteurs au
maximum entre deux appareils du réseau, du fait de la
possibilité de distorsion du signal, ce qui générera des
problèmes de fonctionnement.
'$
SensorNet prend en charge trois topologies de réseau :
chaîne, linéaire et étoile. Il est possible de câbler
chaque lien pour mettre en place la topologie la plus
adaptée aux exigences du lien.
()

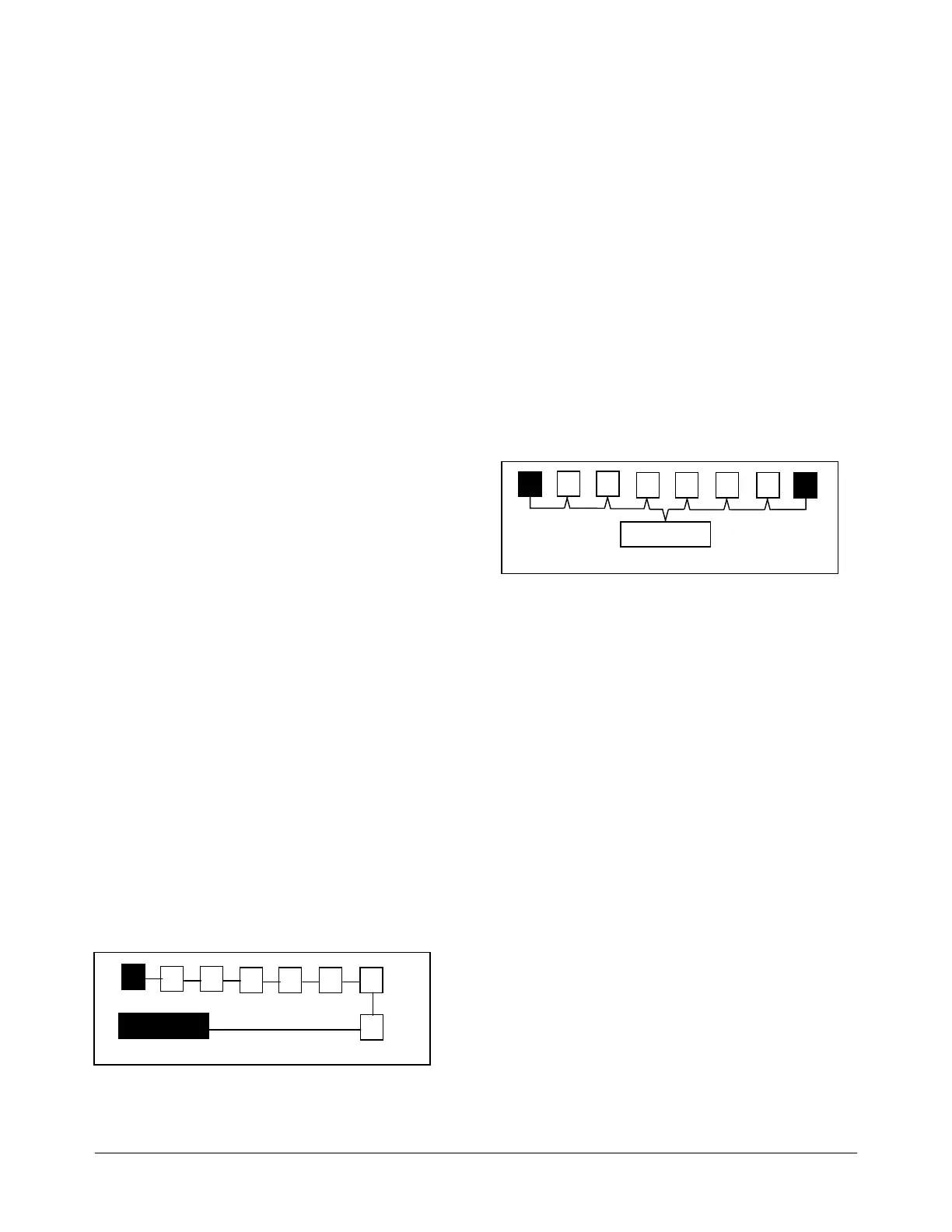

Avec un lien de réseau en chaîne, un câble séparé relie
chaque appareil au suivant dans la chaîne. Ceci
facilite une installation rapide.
La liaison en chaîne constitue une bonne solution pour
un réseau provisoire ou lorsque l’hôte et quelques
appareils se trouvent dans la même pièce ou dans une
même zone.
Envisagez le recours à une topologie linéaire ou en
étoile pour des réseaux permanents et étendus.
#$%*()
1.
Terminez les appareils aux deux extrémités de la
chaîne. Laissez les autres sans terminaison.
2.
Vous pouvez relier jusqu'à 32 appareils sur chaque
lien.
3.
Limitez la longueur de câble combinée (du CCM à
l’appareil le plus éloigné) à 1 km (3 281 pouces).
Dans un réseau linéaire, un seul câble continu relie
tous les appareils desservis par le lien. Le câble
ininterrompu vous permet d’installer un réseau
permanent qui maintient un haut niveau de fiabilité,
même si vous devez relier, déconnecter ou déplacer un
appareil.
Utilisez la topologie de réseau linéaire pour les réseaux
importants et linéaires ; il s’agit également d’une bonne
solution pour connecter quelques appareils situés dans
une même zone générale.
#$+%*
Dispositi Dispositi
1.
Placez le CCM n’importe où sur l’épine dorsale du
réseau.
2.
Terminez les appareils aux deux extrémités de
chaque lien linéaire. Laissez les autres sans
terminaison.
3.
Vous pouvez relier jusqu'à 32 appareils sur chaque
lien.
4.
Limitez la longueur de câble combinée (du CCM à
l’appareil le plus éloigné) à 1 km (3 281 pouces).
5.
Pour brancher des appareils sans terminaison,
dénudez 1,2 cm (0,5 pouces) d’isolant à chaque
extrémité du point de connexion, repliez le milieu
de la partie dénudée, et fixez-le dans le connecteur
à compression de l’appareil.
Avec un lien de réseau en étoile, il est possible de
connecter au maximum 4 dérivations à l’emplacement
central de “ concentration ”. Les appareils peuvent se
connecter avec un seul câble continu (comme en réseau
linéaire) ou avec des câbles séparés (comme en réseau
chaîné).
Une topologie en étoile est une bonne solution en cas
d’utilisation d’un câble existant. Elle permet également
une reconfiguration facile lors de l’ajout ou du
déplacement d’appareils.
CCM - T
T
T
= Terminaison
Appareils
CCM
T
T
T
= Terminaison
Appareils
