8000-0912-01, Rév A Supplément de AD168 version 3.0 7
#$,%*
1.
Terminez les appareils à l’extrémité de chaque
dérivation. Laissez les autres sans terminaison.
2.
Vous pouvez relier jusqu'à 32 appareils sur chaque
lien.
3.
Limitez la longueur de câble combinée (de l’hôte à
l’appareil le plus éloigné) à 1 km (3 281 pouces).
4.
Dans la mesure du possible, branchez les appareils
comme pour un réseau linéaire, en respectant les
instructions de la partie “ Directives des liens
linéaires ”.
-
Pour simplifier le contrôle du réseau, branchez les
appareils par étapes, une boîte J à la fois. Branchez tous
les appareils associés au premier lien avant de passer au
second. Après avoir connecté un ensemble d’appareils,
sélectionnez individuellement chaque appareil sur le
système de surveillance et vérifiez qu’il répond
correctement. Sinon, corrigez le problème avant de
continuer l’installation.
-
Lorsqu'elles sont utilisées conjointement aux entrées du
clavier numérique, les touches F1 et F2 des claviers
AD2078A, AD2079 et AD Touch Tracker remplissent
des fonctions particulières en rapport avec le
fonctionnement des dômes SpeedDome, SpeedDome
LT et SpeedDome Ultra. Voici la liste des
combinaisons de touches F1 et F2 et leurs fonctions
associées.
Touches Fonction Touches Fonction
19-F1
Pivoter la caméra de 180º
130-F2
Enregistrer le nouveau
mouvement
20-F1
Reconfigurer l’iris
31-F1
Aller au mouvement n°1
38-F2
Passer en mode de
réglage de la phase
verticale
32-F1
Aller au mouvement n°2
39-F2
Quitter le mode de
réglage de la phase
verticale
33-F1
Aller au mouvement n°3
30-F1
Réinitialiser mode
21-F1
Effectuer le mouvement
n°1
69-F1
Revenir à Auto iris / focus
22-F1
Effectuer le mouvement
n°2
70-F1
Désactiver l'auxiliaire 4
(OFF)
23-F1
Effectuer le mouvement
n°3
71-F1
Activer l'auxiliaire 4 (ON)
41-F1
Répéter
automatiquement le
mouvement n°1
120-F2
Fin de la définition du
mouvement
42-F1
Répéter
automatiquement le
mouvement n°2
121-F2
Définir le mouvement n° 1
43-F1
Répéter
automatiquement le
mouvement n°3
122-F2
Définir le mouvement n° 2
44-F1
Pelure de pomme
123-F2
Définir le mouvement n° 3
".(/
En réponse aux demandes de nos clients, le paragraphe
ci-dessous est destiné à clarifier certaines
caractéristiques de fonctionnement du système AD168.
Ces informations complètent et/ou remplacent les
informations similaires figurant dans les manuels.
0$12
En utilisant le logiciel de configuration S³, l’utilisateur
clique sur le bouton Alarmes - Alarme.
Après avoir cliqué sur ce bouton, une grille apparaît
avec un tableau de 11 moniteurs/contacts. Le tableau
manuel est utilisé uniquement lorsqu’un seul ensemble
d’associations moniteurs/contacts est nécessaire. Les
tableaux 1 à 10 sont utilisés lorsque plusieurs
ensembles d’associations moniteurs/contacts sont
utilisés conjointement à des horloges d'événements. En
sélectionnant un des 11 tableaux, un écran divisé en 2
parties s’affiche :
1.
La partie gauche, plus importante, représente le
tableau des contacts d’alarmes qui permet à
l’utilisateur d’associer jusqu'à 1 024 contacts
d’alarmes aux caméras configurées sur le système
AD168. Il n’y a qu’un tableau des contacts
d’alarmes dans le système AD168 ; il s’affiche
pour disposer d’une référence pratique lors de la
modification d’un des 11 tableaux
moniteurs/contacts.
2.
La partie droite, plus moins large, représente le
tableau moniteurs/contacts sélectionné dans la liste.
Ce tableau permet à l’utilisateur d’associer des
moniteurs aux contacts sélectionnés (en
surbrillance) dans le tableau des alarmes du
système, dans la partie gauche.

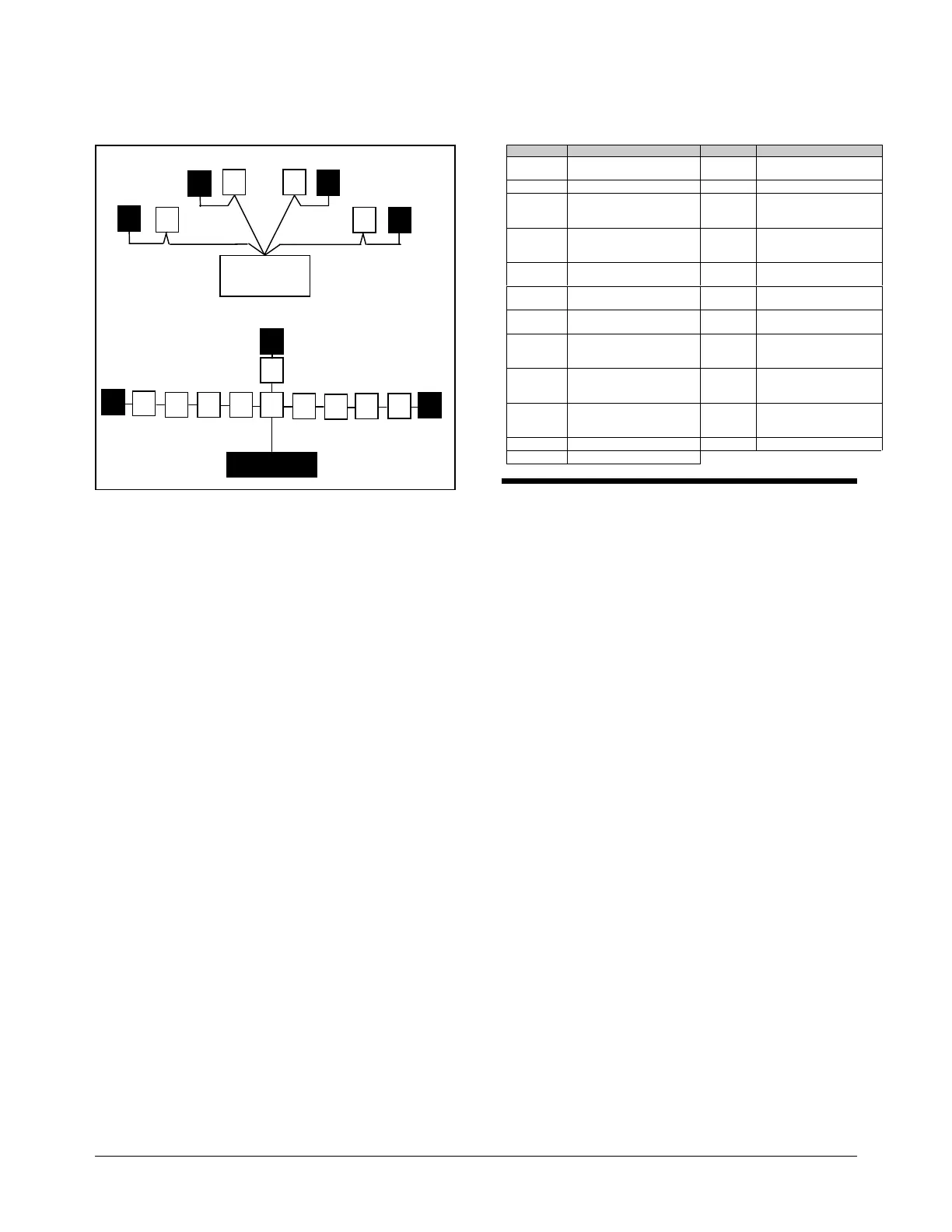

T
= Terminaison
NŒUD
CENTRAL
CCM - T
T
T
T
NŒUD CENTRAL
CCM
T
T
T
T
Etoile de réseau linéaire
Etoile de réseau chaîné
Appareils
Appareils
Appareils
Appareils
