3.5 Bedienung Motor
3.5.1 Motorsteuerung AVH 100-20
Die Maschine ist mit einer Motorsteuerung ausgerüstet.
Diese beinhaltet
•
eine Startwiederholsperre
•
elektronische Ölmangelabschaltung
bei Ölmangel schaltet der Motor ab. In diesem Fall
•
Ölstand ergänzen bzw. Fehler beheben
•
Motor starten
•
Schutz vor Tiefentladung durch eingeschaltete Zündung
Bei eingeschalteter Zündung schaltet die Steuerung nach 30
Sek. alle Verbraucher ab. In diesem Fall
•
Zündschlüssel auf «0» drehen.
•
Motor wie beschrieben starten.
Die Öldruckkontrollleuchte (2) und die Ladekontrollleuchte (1)
dienen zur Überwachung des Öldrucks bzw. der Funktion der
Lichtmaschine.
Nach Einschalten der Zündung (3) (Stellung «I») blinken beide
Leuchten zweimal, dann erlischt die Ladekontrolle und die Öl
-
druckkontrolle leuchtet für ca. 30 Sek. im Dauerlicht. Dann schal
-
tet die Steuerung die Stromversorgung ab.

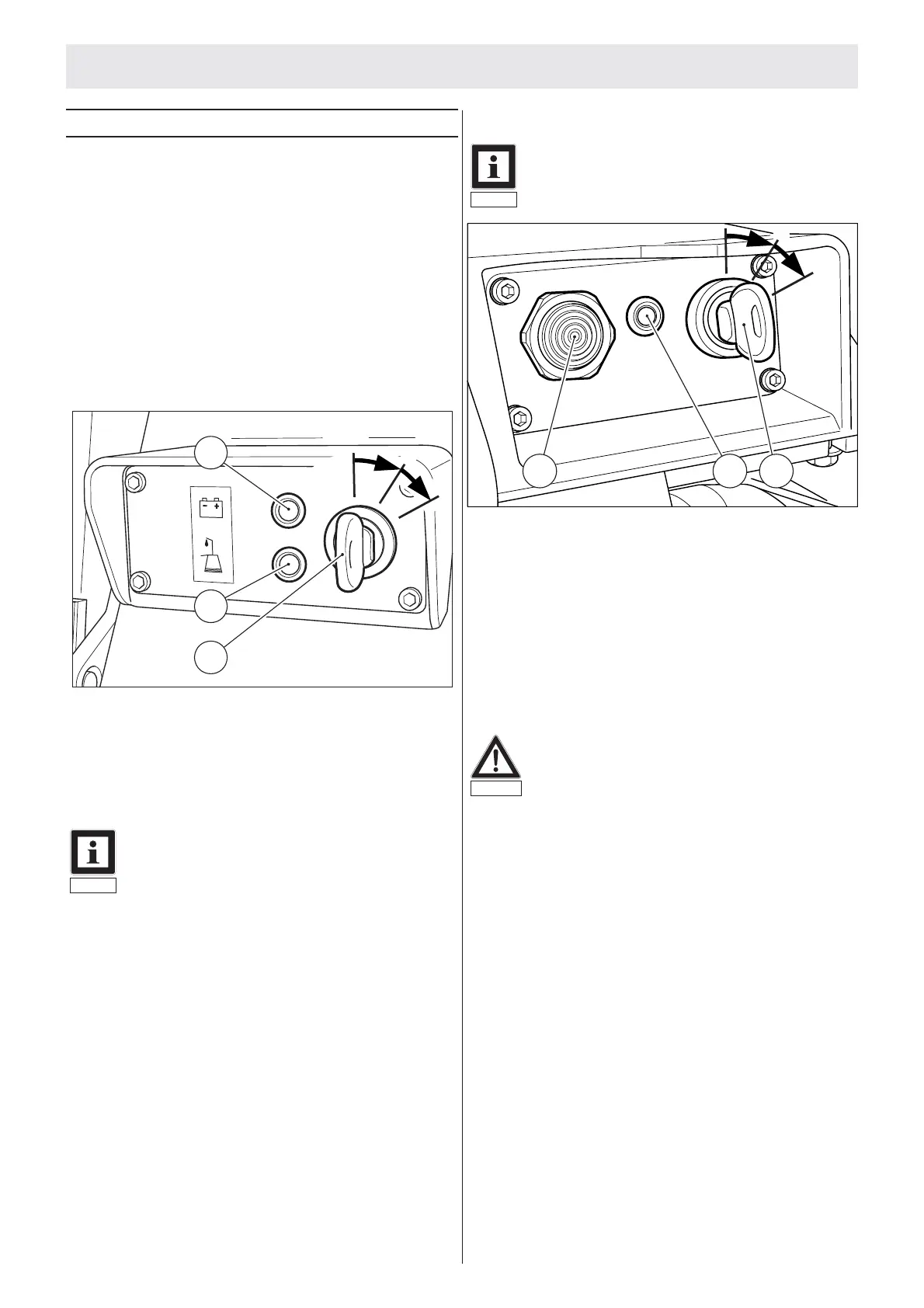

3.5.2 Motor starten
•
Drehzahlhebel auf Vollast stellen.
•
Bei Maschinen mit Not-Aus-Schaltung:
Not-Aus-Schaltung drücken.
• Startschlüssel (1) über «I» drehen; Ladekontrolle (2) leuchtet
auf, Signalgeber* (3) ertönt.
• Startschlüssel auf «II» drehen.
*AVH 5020 / 5030 / 6020 / 6030
Nach Anspringen des Motors
• Zündschlüssel loslassen
• Drehzahlhebel auf Leerlauf stellen.
• Motor 1-2 min. warmlaufen lassen.
3. Bedienung
9
B8299332.cdr
1
I
II
0
2
3
Hinweis
Die Ladekontrolleuchte (2) überwacht die Funktion der
Lichtmaschine. Sie leuchtet bei Stillstand des Motors
bei eingeschalteter Zündung (Stellung «I») und muß
bei laufendem Motor erlöschen.
B6799003
I
1
2
3
II
0
Achtung
Anlasser nur bei stillstehendem Motor betätigen.
Anlasser nicht länger als 20 - 30 sek. betätigen.
Schlüssel sofort loslassen wenn der Motor läuft.
Vor Startwiederholung ca. 30 sek. warten.
Niemals bei laufendem Motor den Zündschlüssel
in «0»-Stellung drehen. Der Regler kann zerstört
werden und die Batterie wird nicht aufgeladen!
Hinweis
Wenn innerhalb von 10 Sek. der Startvorgang nicht
fortgeführt wird, muss der Vorgang wiederholt werden.
