Amprobe VP-700-E - Eléments de Commande Et Raccordements

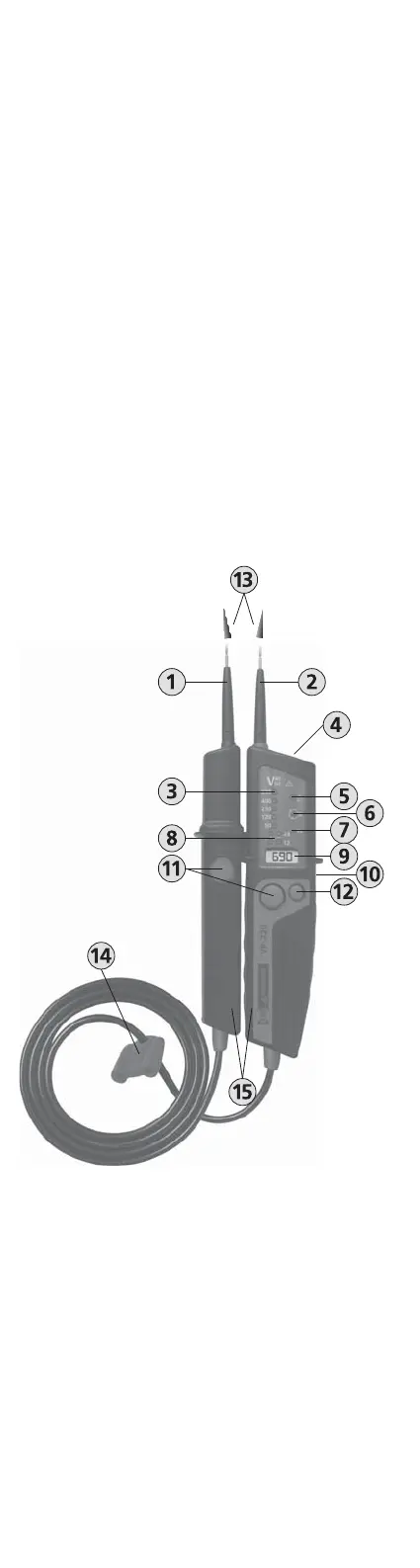

Eléments de commande et
raccordements
1. Pointe de test de la poignée - (L1)
2. Pointe de test de l'appareil + (L2)
3. Rangée de DEL pour l'affichage de
tension
4. Eclairage du point de mesure
(DEL blanche)
5. DEL pour contrôle de phase unipolaire
(uniquement VP-710, VP-720)
6. DEL pour champ tournant (à droite)
7. DEL pour contrôle de continuité Rx
(uniquement VP-710, VP-720)
8. DEL pour polarité et 12 V
9. Affichage LC (VP-720)
10. Electrode de contact
(capacitive, intégrée)
11. Boutons-poussoirs pour branchement
de la charge
12. Touche d'éclairage du point de mesure /
enclenchement de l'appareil
(VP-710, VP-720)
13. Recouvrement de la pointe de test
14. Protection de la pointe de mesure
(montée sur la ligne de mesure)
15. Zone de préhension
