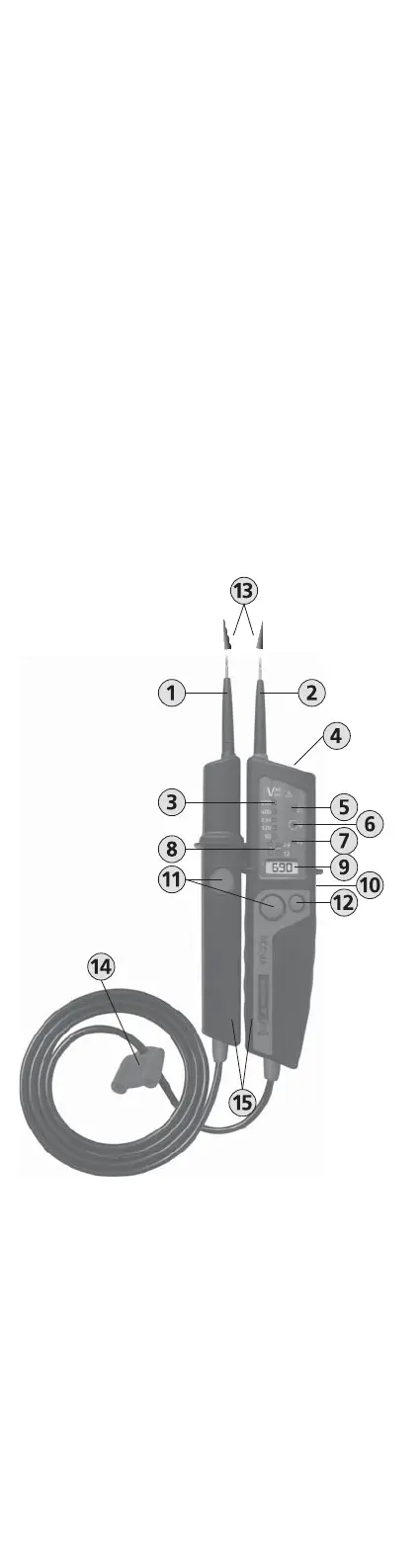

Bedieningselementen
en aansluitingen
1. Meetstift met handgreep - (L1)
2. Instrumentmeetstift met handgreep
+ (L2)
3. Rij LED's voor de weergave van de
spanning
4. Meetplaatsverlichting (witte LED)
5. LED voor enkelpolige fasetest
(VP-710, VP-720)
6. LED voor draaiveld (rechtsom)
7. LED voor weerstandstest Rx
(VP-710, VP-720)
8. LED voor polariteit en 12 V
9. LCD-display (VP-720)
10. Contactelektrode (capacitief,
geïntegreerd)
11. Druktoetsen voor inschakeling last
12. Toets voor meetplaatsverlichting/instru-
ment inschakelen (VP-710, VP-720)
13. Beschermdopjes ter bescherming van de
meetstiften
14. Beschermdopjes ter bescherming van de
meetstiften (aan het meetsnoer vastge-
maakt)
15. Handgreep
