DE 1817 DE

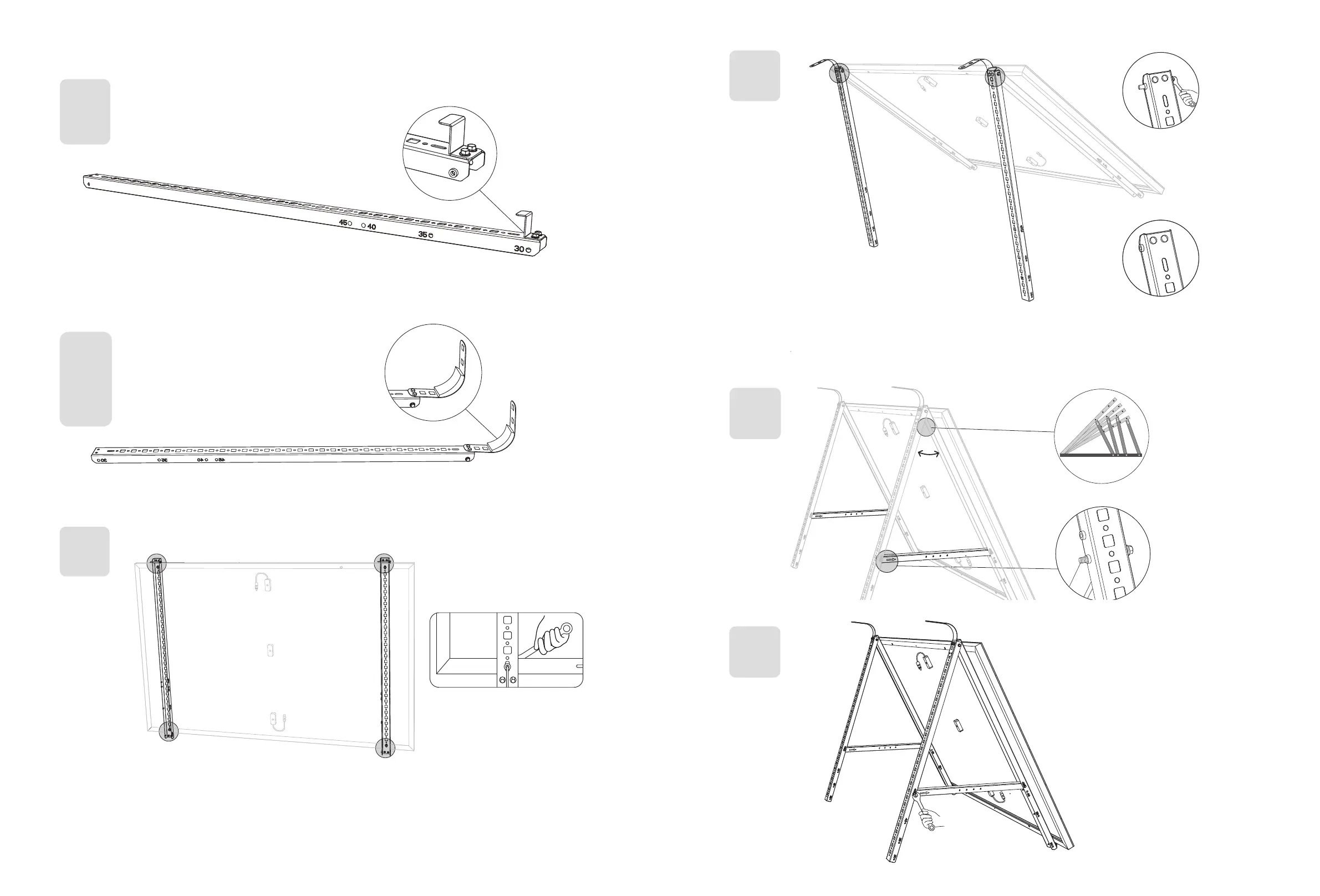

1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an.
Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt.
A x2
F x2
I x4
2. Legen Sie die Silikon-Puerkissen auf die U-förmigen Träger. Befestigen Sie dann die Haken an den vertikalen Traggerüst en.
B x2
D x2
L x2
I x4
3. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel.
I x4
J x4
4. Montieren Sie das vertikale Gerüst und den Solarpanel-Tragarm, ohne die Schrauben festzuziehen.
B x2
H x2
5. Montieren Sie den unteren Tragarm und stellen Sie den Winkel so ein, dass die maximale Sonneneinstrahlung erreicht wird.
Hinweis: Achten Sie darauf, dass die beiden Enden des unteren Tragarms an den entsprechenden Nummern ausgerichtet sind.
C x2
H x4
°~°
45
40
35
30
45
40
35
30
A
C
B
45
40
35
30
45
40
35
30
45 40 35 30
6. Ziehen Sie alle Schrauben mit einem Drehmoment von 5N.m an.
N x1
5N.m
