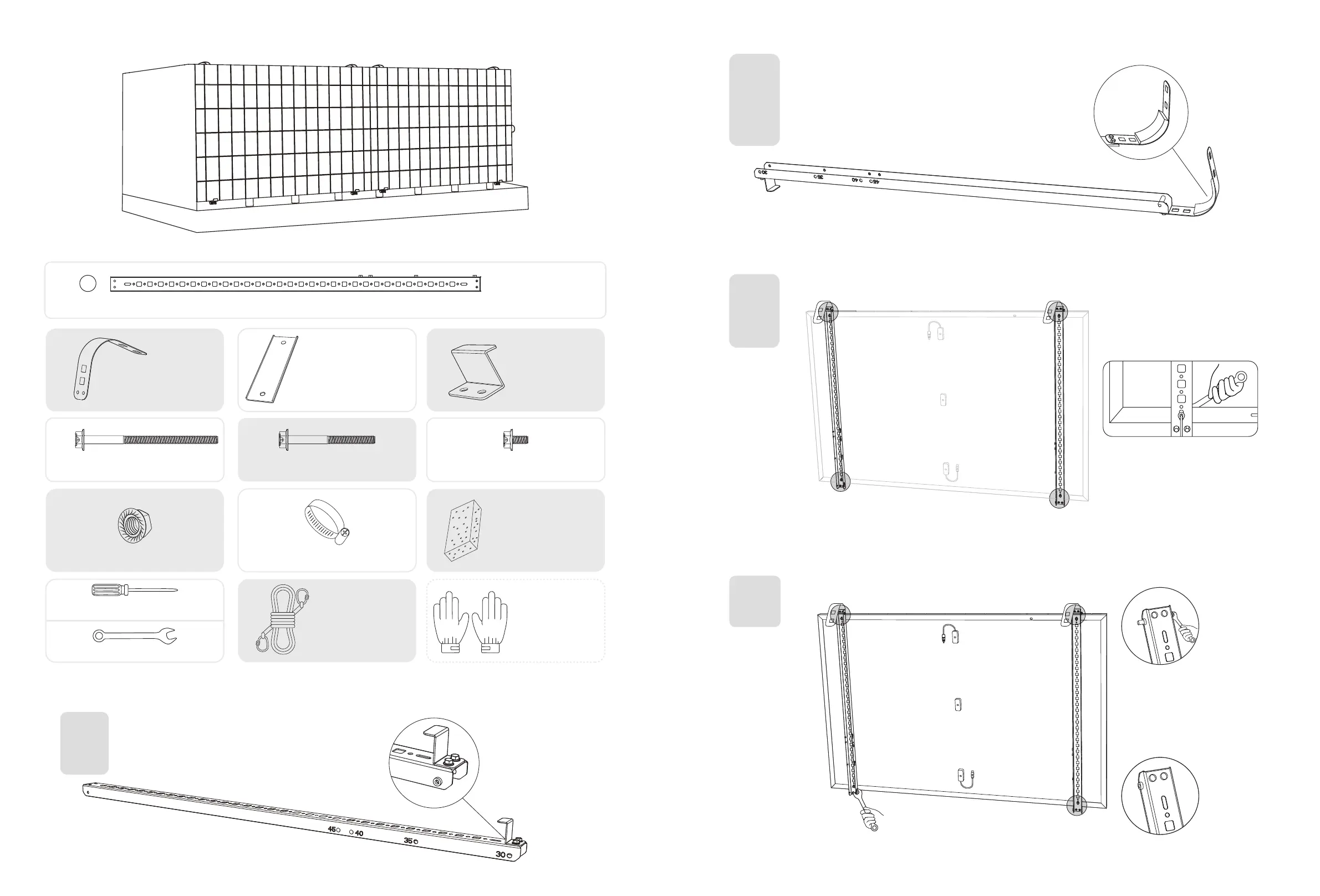

Option 2: Neigungswinkel von 0°
Was Sie brauchen
A
mm
1200
Solarpanel-Tragarm (×4)
HG I
D
E
F
J
K
L
U-förmiger Träger(×4)
M6*100 Sechskantschrauben mit
Flansch (×16)
M6*65 Sechskantschrauben mit
Flansch (×12)
M6*12 Sechskantschrauben mit
Flansch (×24)
Befestigungsklemmen (×8)
Endklemmen (×4)
M6 Flanschmuttern (×20) 304 Schlauchklemmen aus
Edelstahl (×10)
Schaumstopuer (×4)
M
N
O
Kreuzschlitzschraubendreher
Sechskantschlüssel
Hilfsseil für die Montage
Arbeitshandschuhe
(Nicht inbegrien)
1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an.
Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt.
A x2
F x2
I x4
2. Legen Sie die Silikon-Puerkissen auf die U-förmigen Träger. Befestigen Sie dann die U-förmigen Träger am Solarpanel-Tragarm.
A x2
D x2
L x2
I x4
3. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel.
A x2
I x4
J x4
4. Ziehen Sie alle Schrauben mit einem Drehmoment von 5Nm an.
N x1
5N.m
