Was Sie brauchen
H
I
K
L
G
E
F
C
mm
618
B
mm
110 0
A
mm
1200
J
N
O
M
Vertikales Traggerüst (×4)
Solarpanel-Tragarm (×4)
Unterer Tragarm (×4)
M6*100 Sechskantschrauben mit
Flansch (×16)
M6*65 Sechskantschrauben mit
Flansch (×12)
M6*12 Sechskantschrauben mit
Flansch (×24)
Befestigungsklemmen (×8) Endklemmen (×4)
M6 Flanschmuttern (×20)
304 Schlauchklemmen aus
Edelstahl (×10)
Schaumstopuer (×4)
Kreuzschlitzschraubendreher
Sechskantschlüssel Hilfsseil für die Montage
Arbeitshandschuhe
(Nicht inbegrien)

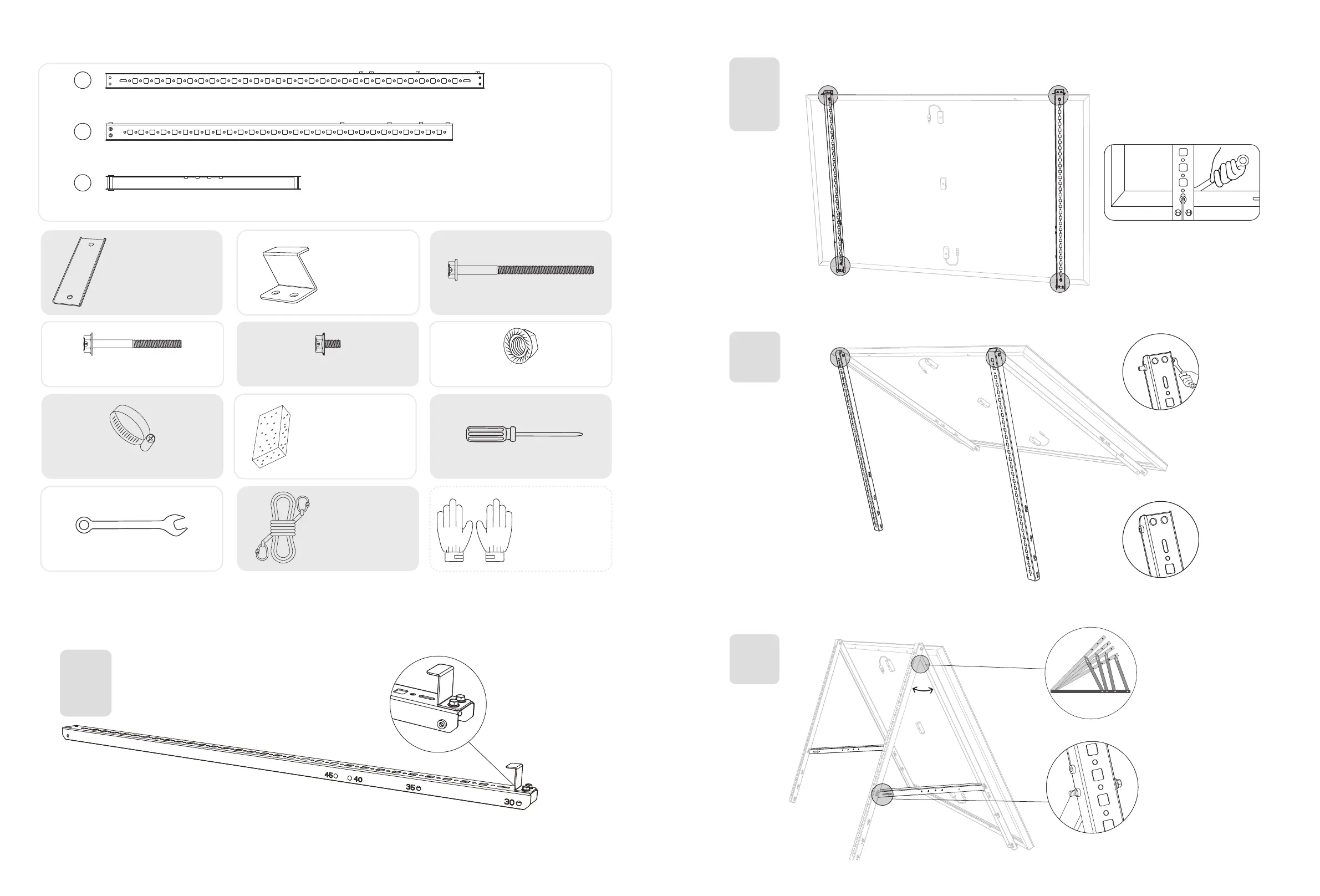

1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an.
Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt.
A x2
F x2
I x4
2. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel.
A x2
I x4
J x4
3. Montieren Sie das vertikale Gerüst und den Solarpanel-Tragarm, ohne die Schrauben festzuziehen.
B x2
H x2
4. Montieren Sie den unteren Tragarm und stellen Sie den Winkel so ein, dass die maximale Sonneneinstrahlung erreicht wird.
Hinweis: Achten Sie darauf, dass die beiden Enden des unteren Tragarms an den entsprechenden Nummern ausgerichtet sind.
C x2
H x4
°~°
45
40
35
30
45
40
35
30
A
C
B
45
40
35
30
45
40
35
30
45 40 35 30
