Option 2: Neigungswinkel von 0°
Was Sie brauchen
A
mm
1200
Solarpanel-Tragarm (×4)
H
I
K
L
G
E
F
J
N
O
M
M6*100 Sechskantschrauben mit
Flansch (×16)
M6*65 Sechskantschrauben mit
Flansch (×12)
M6*12 Sechskantschrauben mit
Flansch (×24)
Befestigungsklemmen (×8) Endklemmen (×4)
M6 Flanschmuttern (×20)
304 Schlauchklemmen aus
Edelstahl (×10)
Schaumstopuer (×4)
Kreuzschlitzschraubendreher
Sechskantschlüssel Hilfsseil für die Montage
Arbeitshandschuhe
(Nicht inbegrien)

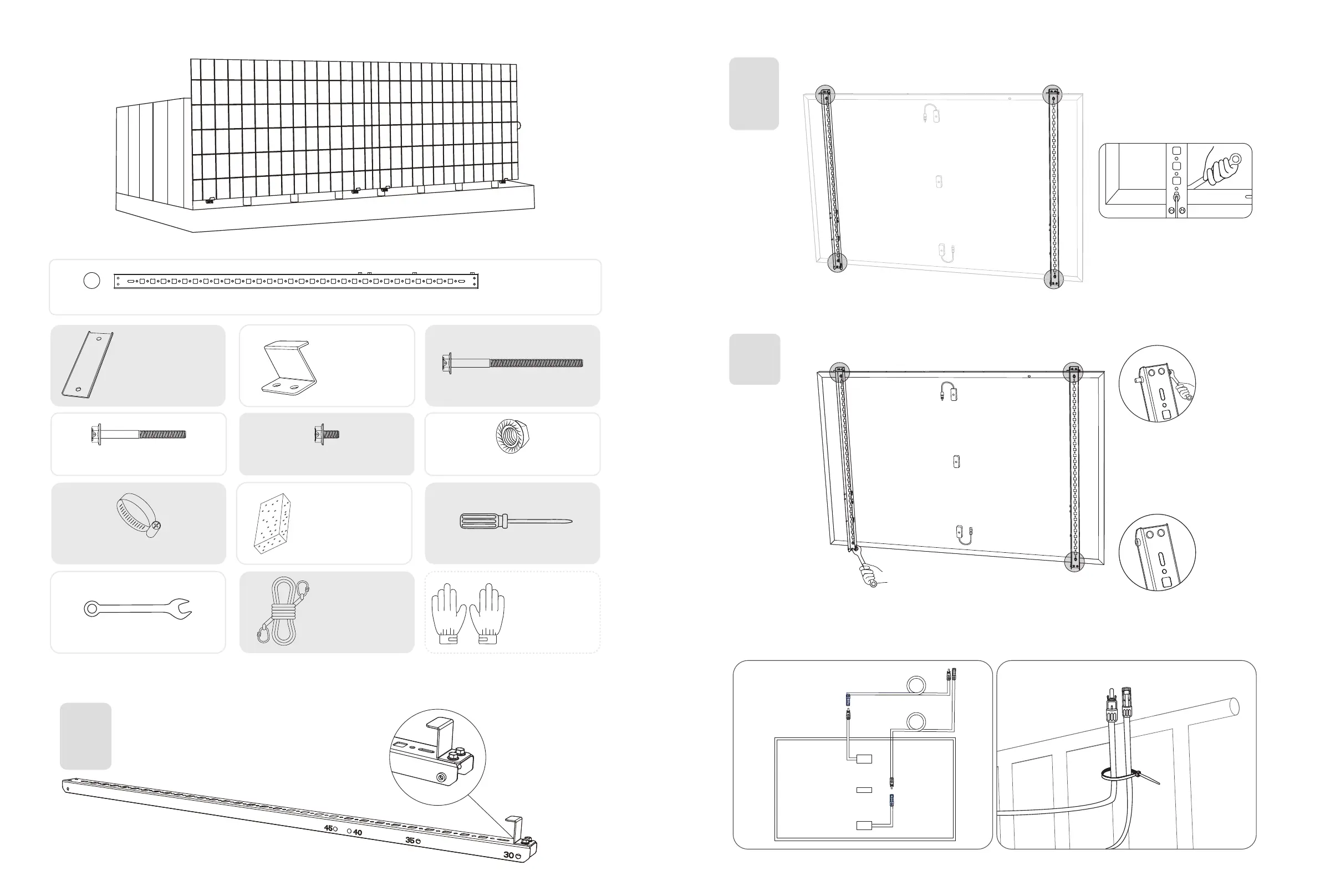

1. Bringen Sie die Endklemmen am nummerierten Ende des Solarpanel-Tragarms an.
Hinweis: Vergewissern Sie sich, dass die Endklemmen nach oben zeigen, wie in der Abbildung dargestellt.
A x2
F x2
I x4
2. Montieren Sie die Solarpanel-Tragarme auf dem Solarpanel.
A x2
I x4
J x4
3. Ziehen Sie alle Schrauben mit einem Drehmoment von 5Nm an.
N x1
5N.m
4. Verbinden Sie das Solarpanel mit dem Verlängerungskabel des Solarpanels.
Hinweis: Sichern Sie das Verlängerungskabel des Solarpanels vorübergehend mit Kabelbindern am Balkongeländer, um ein
Herunterfallen zu vermeiden.
