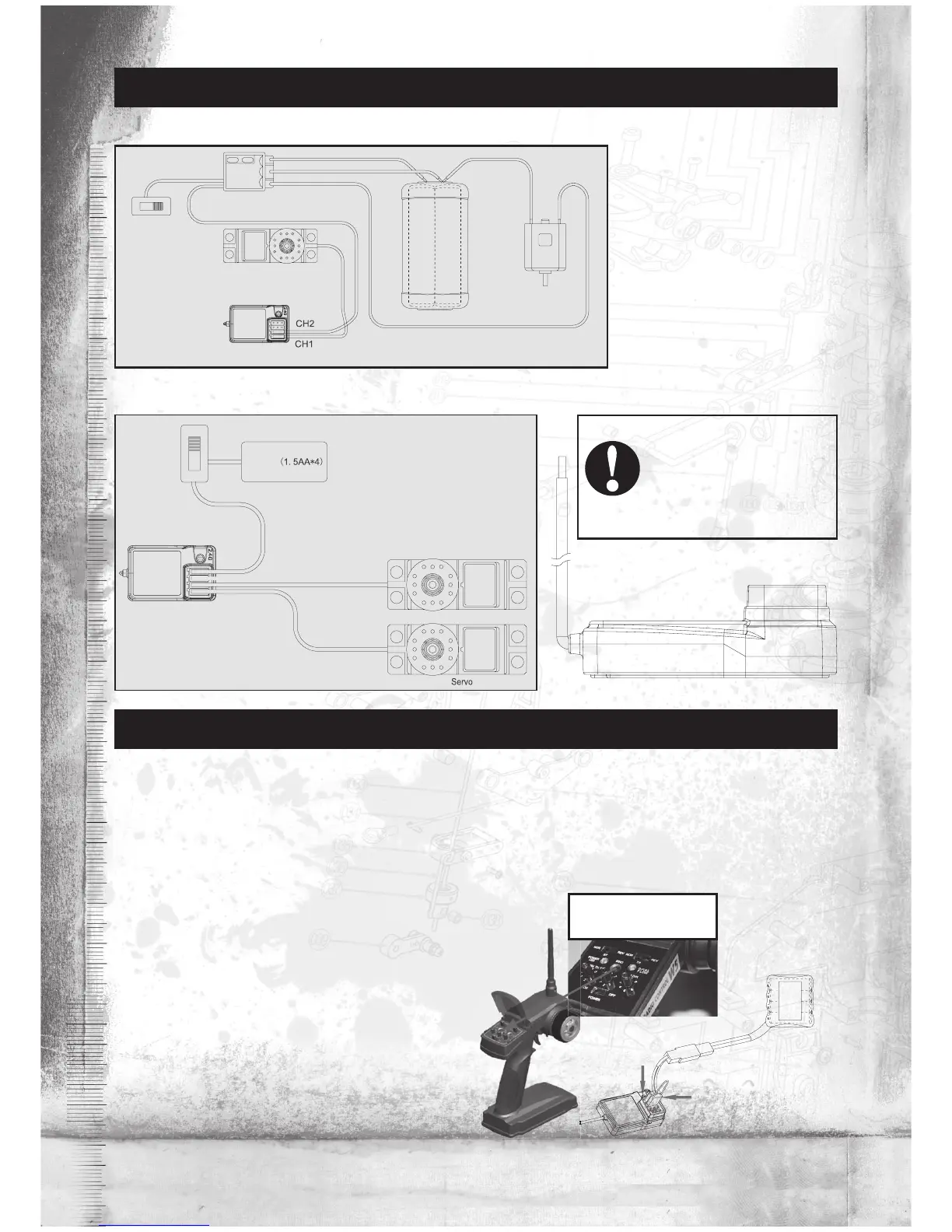

Câble de raccordement
Récepteur
Pile
Ill. 1.
DEL
Illustration 1
Récepteur
ANT
(=Antenne)
Interrupteur
Pile
Récepteur
Accélérateur
Système de commande
Interrupteur
ESC
Servo
Récepteur
Pile
Moteur
Instructions de service
Remarque : Positionnez l’antenne
verticalement au modèle !
Assurez-vous qu’elle n’est pas
en contact avec du métal pour
en assurer la sensibilité (voir
illustration 1).
8.02 Installation des modèles à gaz
9. 2,4 GHz Indications d’utilisation
9.01 Réglage
Etant donné que nos produits sont déjà réglés en usine, vous ne devez
pas le faire vous-même. Si vous souhaitez régler le récepteur avec les
autres émetteurs ou avec un nouvel émetteur ou récepteur, veuillez
procéder aux étapes suivantes :
Placez les piles dans l’émetteur 2,4 GHz et éteignez-le.
Raccordez le câble de liaison à la connexion BINDING/canal CH 3
du récepteur (ill.1).
Reliez la batterie du récepteur avec la connexion VCC du récepteur.
Les deux DEL clignotent en même temps, cela signifie que le
récepteur se trouve en mode de réglage.
Appuyez sur le bouton situé sur l’émetteur et maintenez-le
appuyé, activez alors l’alimentation électrique.
Observez les DEL sur le récepteur. Si elles ne clignotent plus, le
processus de réglage a alors réussi. (Cette opération dure environ
5 sec.)
Relâchez l’interrupteur pour le réglage sur l’émetteur et
débranchez le câble.
Raccordez la servo et testez-la.
Si le test échoue, répétez l’opération ci-dessus.
Si le test réussit, raccordez l’alimentation électrique au VCC et le
processus de réglage est alors terminé.
8.01 Installation lors de l’utilisation d’un régulateur de moteur
Interrupteur
Binding
8. Connectivité du récepteur
