ANSMANN W5 - Konnektivität des Empfängers

Verbindungskabel
Empfänger
Batterie
Abb. 1
Abbildung 1
Empfänger
ANT
(=Antenne)
Schalter
Batterie
Empfänger
Gashebel
Lenkung
Ein-/Aus
Schalter
ESC
Servo
Empfänger
Batterie
2-Kanal Wheel Funkfernsteuerung W5 2,4 GHz
D
Bemerkung: Positionieren Sie die
Antenne vertikal zum Modell!
Stellen Sie sicher, dass sie kein
Metall berührt, um die Empfindlich-
keit sicher zu stellen (siehe Abb. 1)
8.02 Einrichtung für gasbetriebene Modelle
9. 2.4 GHz Bedienungshinweise
9.01 Abstimmen
Da unsere Produkte bereits in unserem Werk aufeinander abge-
stimmt werden, müssen Sie das nicht selbst machen. Möchten Sie
den Empfänger mit anderen Sendern abstimmen oder einen neuen
Sender oder Empfänger abstimmen, führen Sie bitte die folgenden
Schritte aus:
• Setzen Sie die Batterien in den 2,4 GHz Sender ein und schalten
Sie ihn aus.
• Schließen Sie das Verbindungskabel an den BINDING/ Kanal CH 3
Anschluss des Empfängers an (Abb. 1)
• Verbinden Sie die Batterie des Empfängers mit dem VCC Anschluss
des Empfängers. Gleichzeitig blinken die zwei LED, was bedeutet,
dass sich der Empfänger im Abstimmungsmodus befindet.
• Drücken Sie den Knopf auf dem Sender und halten Sie ihn
gedrückt, schalten Sie dann die Stromversorgung ein.
• Beobachten Sie die LED am Empfänger. Blinken diese nicht mehr,
so ist der Prozess der Abstimmung erfolgreich abgeschlossen.
(Dieser Prozess dauert ca. 5 Sekunden).
• Lassen Sie den Schalter zum Abstimmen auf dem Sender los und
stecken Sie das Kabel aus.
• Schließen Sie das Servo an und testen Sie ihn.
• Sollte der Test fehlschlagen, wiederholen Sie den obigen Vorgang.
• War der Test erfolgreich, schließen Sie die Stromversorgung an
VCC an und der Abstimmungsvorgang ist abgeschlossen.

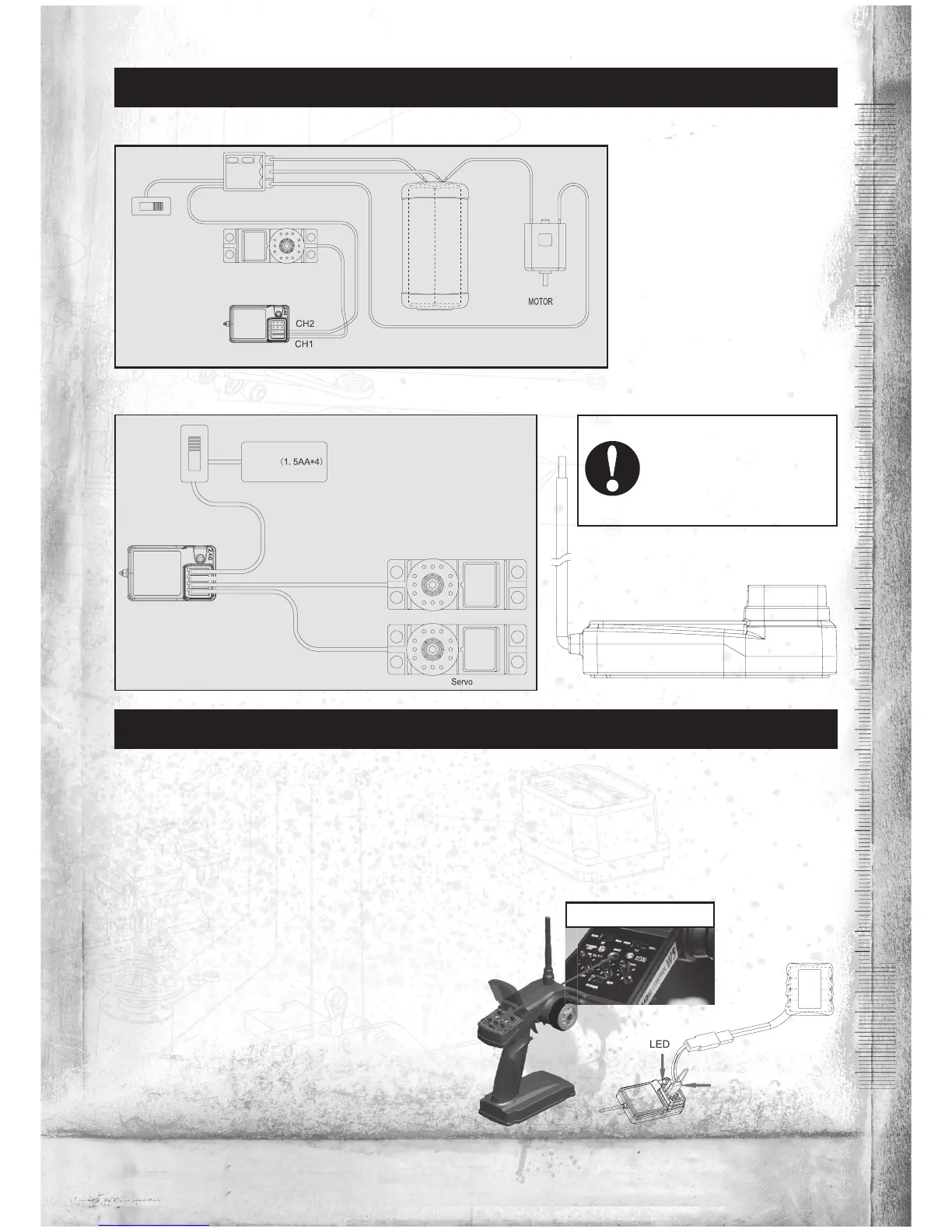

8.01 Einrichtung, wenn ein Motorregler verwendet wird
Binding-Schalter
8. Konnektivität des Empfängers
