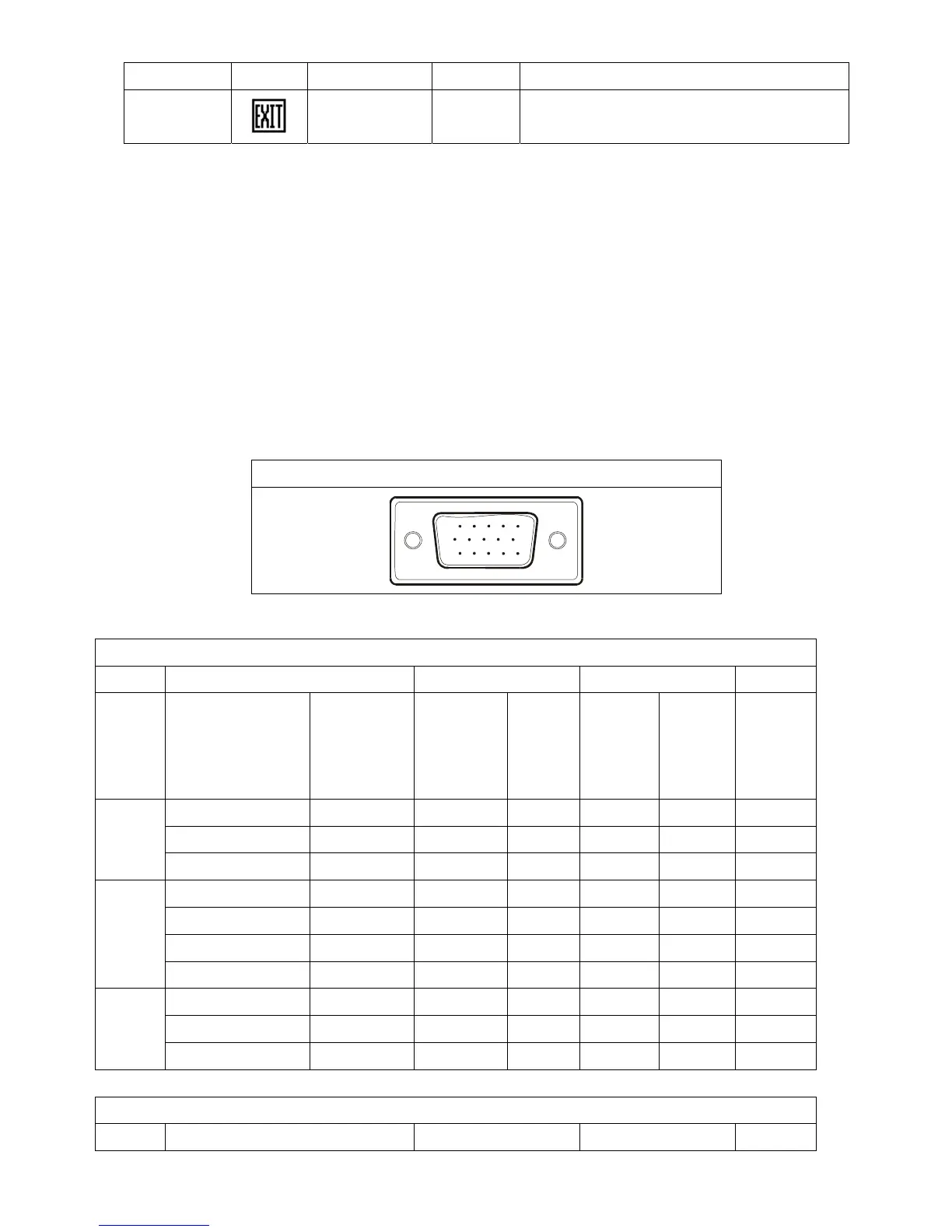

LM-522 Service Manual
7
No N/A Do not execute reset, return to main menu.
Exit
N/A N/A Exit OSD
4. Input/ Output Specification
4.1 Input Signal Connector
1 Red Video 9 +5 v
2 Green Video 10 Logic Ground
3 Blue Video 11 RS-232 RX
4 RS-232 TX 12 DDC-Serial Data
5 DDC-Return 13 H-Sync.
6 Red Ground 14 V-Sync.
7 Green Ground 15 DDC-Serial Clock
8 Blue Ground
CONNECTOR PIN ASSIGNMENT
15
6
10
11 15
4.2 Factory Preset Display Modes
VESA MODES
Horizontal Vertical
Mode Resolution Total
Nominal
Frequency
+/- 0.5kHz
Sync
Polarity
Nominal
Freq.
+/- 1 Hz
Sync
Polarity
Nominal
Pixel
Clock
(MHz)
640x480@60Hz 800 x 525 31.469 N 59.940 N 25.175
640x480@72Hz 832 x 520 37.861 N 72.809 N 31.500
VGA
640x480@75Hz 840 x 500 37.500 N 75.00 N 31.500
800x600@56Hz 1024 x 625 35.156 N/P 56.250 N/P 36.000
800x600@60Hz 1056 x 628 37.879 P 60.317 P 40.000
800x600@72Hz 1040 x 666 48.077 P 72.188 P 50.000
SVGA
800x600@75Hz 1056x625 46.875 P 75.000 P 49.500
1024x768@60Hz 1344x806 48.363 N 60.004 N 65.000
1024x768@70Hz 1328x806 56.476 N 70.069 N 75.000
XGA
1024x768@75Hz 1312x800 60.023 P 75.029 P 78.750
IBM MODES
Horizontal Vertical
