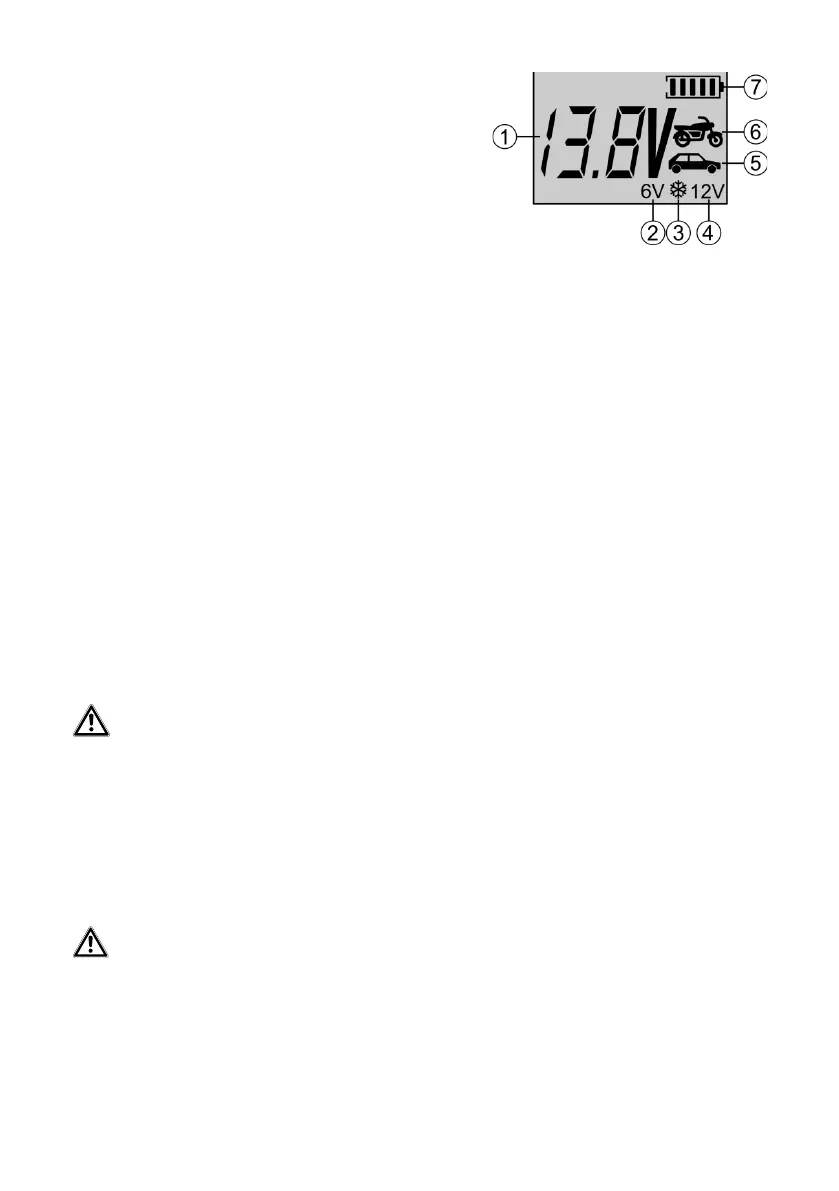

Fig. 2 : Display
1. Achage de la tension de la batterie
2. Programme pour batterie de 6 V
3. Programme de chargement d‘hiver
4. Programme pour batterie de 12 V
5. Programme de chargement voiture
6. Programme de chargement moto
7. Achage de l‘état de chargement de la batterie
6.2 Utilisation des câbles adaptateurs de chargement
6.3 Préparatifs
6.4 Raccordement du chargeur de batterie
Attention : Assurez-vous que le chargeur n‘est pas branché sur la prise secteur et que le câble adaptateur
de chargement n‘est pas raccordé au chargeur de batterie.
Raccordez toujours en premier le câble plus (+) rouge sur le pôle plus de la batterie. Raccordez ensuite le câble
moins (-) noir sur le pôle moins de la batterie. Si vous chargez la batterie lorsqu‘elle est installée, le câble moins
(-) noir doit être connecté à la carrosserie (endroit métalliquement nu) et ce, susamment loin de la batterie, du
carburateur et des conduites à carburant. Respectez impérativement cette suite opérationnelle.
6.4.2 Raccordement du câble adaptateur avec œillets
Attention : Assurez-vous que le chargeur n‘est pas branché sur la prise secteur et que le câble adaptateur
de chargement n‘est pas raccordé au chargeur de batterie.
Fixez les œillets du câble plus rouge sur le câble de raccordement plus de la batterie de votre véhicule, p. ex. sur les
vis de la pince crocodile. Fixez l‘œillet du câble moins noir sur le câble de raccordement de masse (câble moins) de
votre batterie. Posez le câble de chargement sans pli ni traction. Il ne doit pas être xé à proximité de pièces chaudes
ou rotatives du moteur. La che de raccordement ne doit pas devenir humide/mouillée.
Element 1.pdf 1 25.01.19 10:55
Element 1.pdf 1 25.01.19 10:55
Vous utiliserez le câble adaptateur de chargement avec pinces crocodiles (position F dans la vue d‘ensemble) si
vous désirez raccorder le chargeur de façon habituelle sur les pôles de la batterie. Le câble adaptateur de charge-
ment avec œillets (position E dans la vue d‘ensemble) est prévu pour une xation sur une batterie dicilement
accessible. Dans ce cas, le chargeur peut être raccordé en toute facilité par le biais de l‘adaptateur.
Uniquement pour des batteries ouvertes : Enlevez les bouchons de fermeture des cellules de la batterie. Con-
trôlez le niveau du liquide dans les cellules, lisez à cet eet le mode d‘emploi de votre batterie. Remplissez de l‘eau
distillée jusqu‘à ce que le niveau minimum soit atteint. Le liquide se détend lors de l‘opération de chargement et
la batterie risque de déborder. Laissez les cellules ouvertes jusqu‘à ce que l‘opération de chargement soit terminée.
En présence de batteries fermées et ne nécessisant par d‘entretien, veuillez strictement observer les instructions du
fabricant de la batterie.
Nettoyez les pôles de la batterie pour enlever des poussières et les résidus de corrosion.
6.4.1 Raccordement du câble adaptateur avec pinces crocodiles
