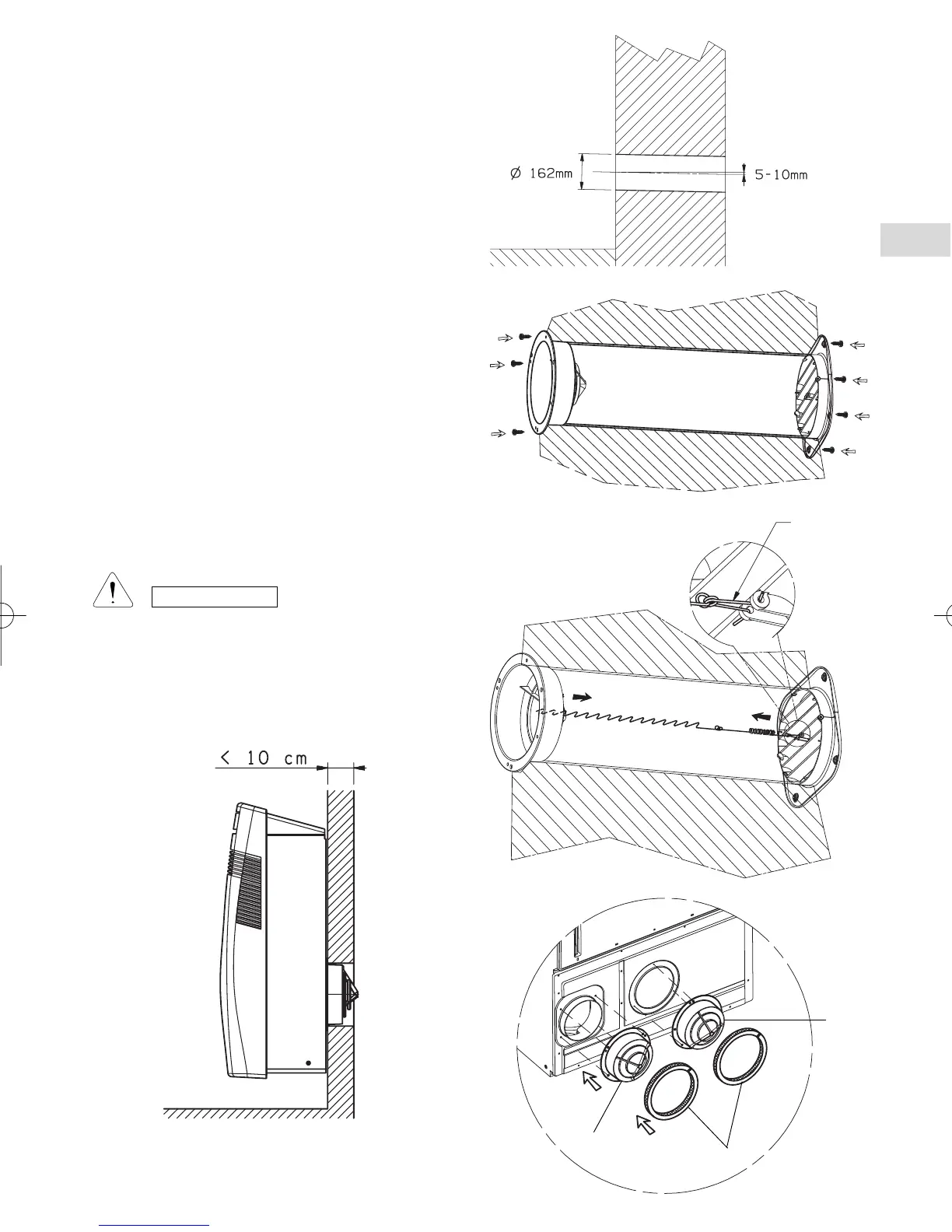

- Inserire nei due fori il tubo di plastica fornito a corredo;
tagliare il tubo alla giusta misura: è necessario rilevare lo
spessore del muro e sottrarre 70 mm.
- Fissare le due griglie anti-intrusione e all’esterno le due
griglie con le alette rivolte verso il basso con tasselli e
viti a muro.
- Qualora non fosse possibile fissare le due griglie esterne
direttamente al muro, vincolare le due griglie a quelle
interne tramite i tiranti a molla forniti a corredo, come
segue:
a) Piegarle su se stesse, fissare il gancio della molla,
infilarle nel tubo e aprirle verso l’esterno.
b) Scegliere l’aggancio del tirante più idoneo in modo
che la molla risulti allungata di 15-20 mm ed
agganciarlo alla griglia interna.
c) Eliminare la parte eccedente del tirante tranciando in
prossimità del punti di aggancio.
I
- Nel caso di pareti molto sottili (meno di 10 cm) è necessario
montare le griglie interne anti-intrusione sul retro dell’unità
togliendo le guarnizioni (a) dallo schienale e applicandole
intorno alle griglie. Il tubo e le griglie esterne non verranno
utilizzati.
PRECAUZIONE
Il costruttore non si assume responsabilità alcuna nel
caso in cui questa prescrizione di sicurezza e
antinfortunistica non venga rispettata.
Aggancio
molla
3
3
a
INTERNO
ESTERNO
