Argo 245C - Material Suministrado; Montaje de la Unidad

4
E

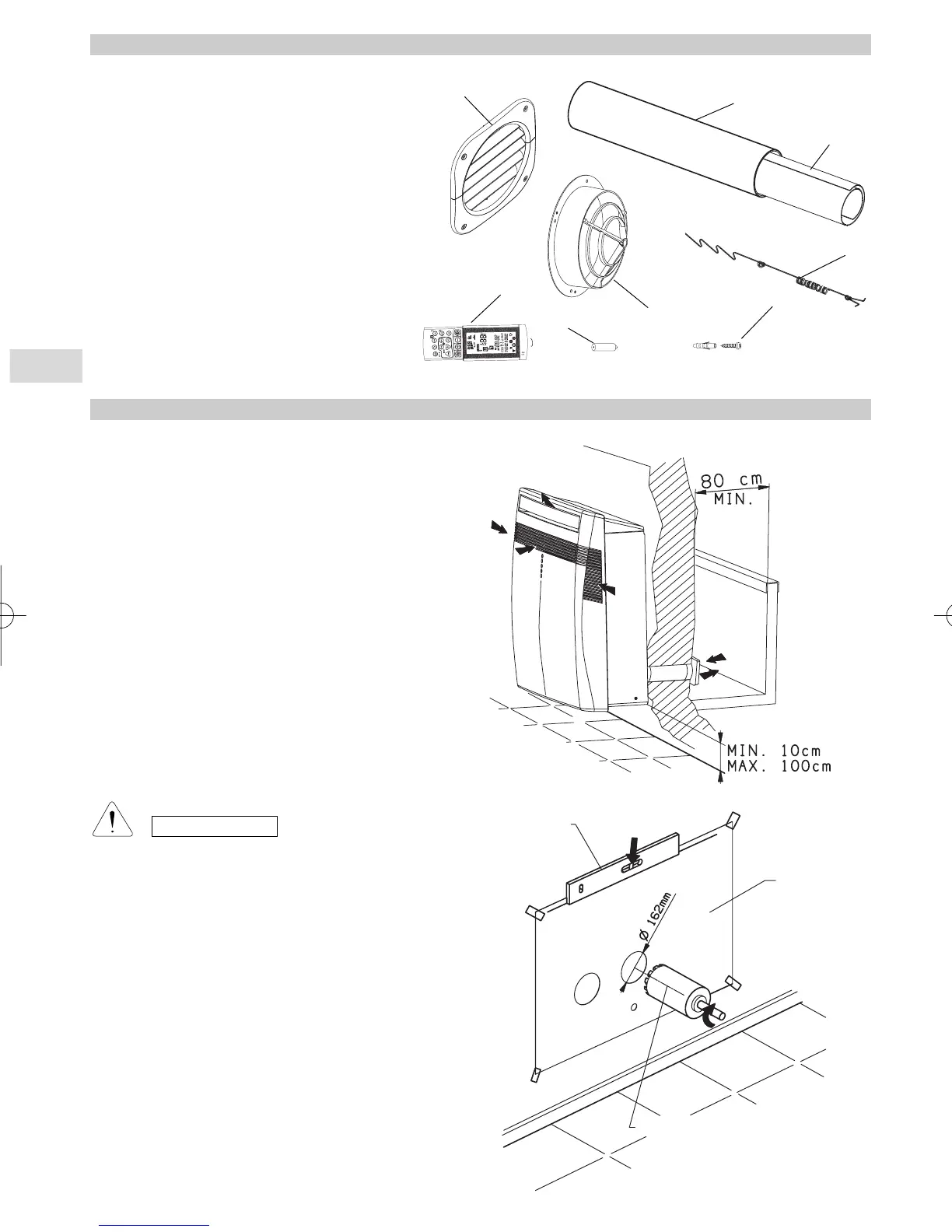

1. TUBO DE PLASTICO (N° 1)
2. REJILLAS EXTERIORES (N° 2)
3. REJILLAS INTERIORES (N° 2)
4. MUELLES (N° 2)
5. PLANTILLA (N° 1)
6. TACOS + TORNILLOS (N° 15)
7. MANDO A DISTANCIA (N° 1)
8. BATERIAS PARA EL MANDO
A DISTANCIA (N° 2)
MATERIAL SUMINISTRADO
INSTALACION
La instalación del acondicionador de aire tiene que ser
realizada por un técnico autorizado siguiendo las
instrucciones.
DONDE INSTALAR LA UNIDAD
● Para la sustitución de un radiador en una instalación de
calefacción ya existente, seguir las instrucciones del kit
para la calefacción con agua caliente.
● La pared debe comunicar con el exterior.
● Fijar la unidad a una altura mínima de 10 cm y máxima
de 100 cm.
● Controlar que la pared de apoyo es lo suficientemente
resistente como para soportar el peso de la unidad.
● Elegir una posición de modo que se garanticen los
espacios mínimos necesarios para la manutención.
● Asegurarse de que el aire circule libremente en la unidad.
● La unidad no tiene que encontrarse en una posición tal
que el flujo del aire se dirija directamente a las personas,
electrodomésticos o fuentes de calor.
PRECAUCION
Una vez elegida la posición para la instalación, teniendo
en cuenta los criterios antes expuestos, asegurarse
de que no hayan partes eléctricas o instalaciones en
las zonas donde se realizaran los agujeros.
Controlar ademas que no hayan obstáculos a la libre
circulación del aire exterior a través de los tubos en
la pared. Dejar una distancia mínima de 80 cm entre la
unidad y eventuales paredes u obstáculos.
5
1
2
3
4
6
7
8
Nivela
Plantilla
Corona perforadora
MONTAJE DE LA UNIDAD
- Colocar la plantilla y nivelarla.
- Realizar los dos agujeros Ø 162 mm y eventualmente el
agujero Ø 35 mm para la descarga de la condensación
hacia el exterior en el caso de la unidad con bomba de
calor (asegurar una inclinación hacia el exterior).
