INSTALLAZIONE
L’installazione deve essere eseguita da personale
specializzato rispettando la sequenza di operazioni indicate.
SCELTA DELLA POSIZIONE DELL’UNITA’
- Nel caso di installazione sostitutiva di un termosifone in
un impianto preesistente, seguire le istruzioni contenute
nel modulo aggiuntivo
- La parete deve essere perimetrale.
- Fissare l’unità ad un altezza minima di 10 cm e massima
di 100 cm.
- Assicurarsi che la parete scelta sia sufficientemente robusta
per sostenere il peso dell’unità.
- Lasciare attorno all’unità spazio sufficiente per le operazioni
di manutenzione.
- Assicurarsi che non ci siano ostacoli alla libera circolazione
dell’aria nelle vicinanze dell’unità.
- Evitare di installare l’unità in modo che il flusso d’aria sia
indirizzato direttamente a persone , verso elettrodomestici
o fonti di calore.
PRECAUZIONE
Dopo aver scelto secondo i criteri sopra elencati la
posizione per l’installazione, assicurarsi che nei punti
in cui verranno praticati i fori non vi siano strutture o
impianti (tubazioni idrauliche, collegamenti elettrici)
che potrebbero essere danneggiati.
Controllare inoltre che non via siano impedimenti alla
libera circolazione dell’aria esterna attraverso i condotti
nella parete. La minima distanza da eventuali pareti od
ostacoli deve essere di 80 cm.
4
I

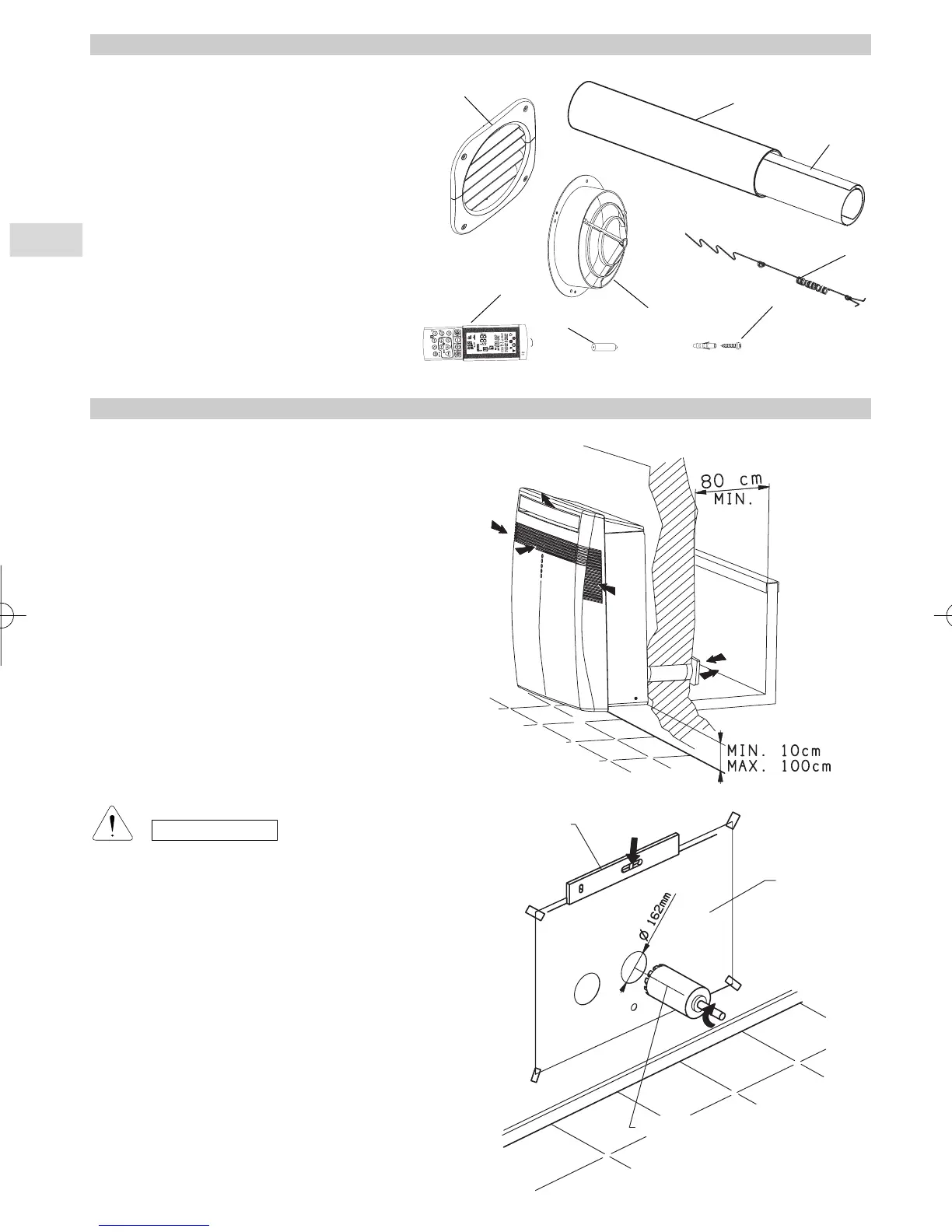

1. TUBO IN PLASTICA (1pz.)
2. GRIGLIE ESTERNE (2pz.)
3. GRIGLIE INTERNE (2pz.)
4. TIRANTI A MOLLA (2pz.)
5. DIMA DI FORATURA (1pz.)
6. TASSELLI AD ESPANSIONE + VITI (15pz.)
7. TELECOMANDO A RAGGI INFRAROSSI (1pz.)
8. BATTERIE PER TELECOMANDO (2pz.)
ACCESSORI A CORREDO
5
1
2
3
4
6
7
8
Livella
Dima
Fresa
MONTAGGIO DELL’UNITA’
- Applicare sul muro la dima di foratura e fissarla in bolla.
- Eseguire i due fori Ø 162 mm ed eventualmente il foro
Ø 35 mm per l’unità a pompa di calore per lo scarico
condensa all’esterno (predisporre una pendenza verso
l’esterno).
