5

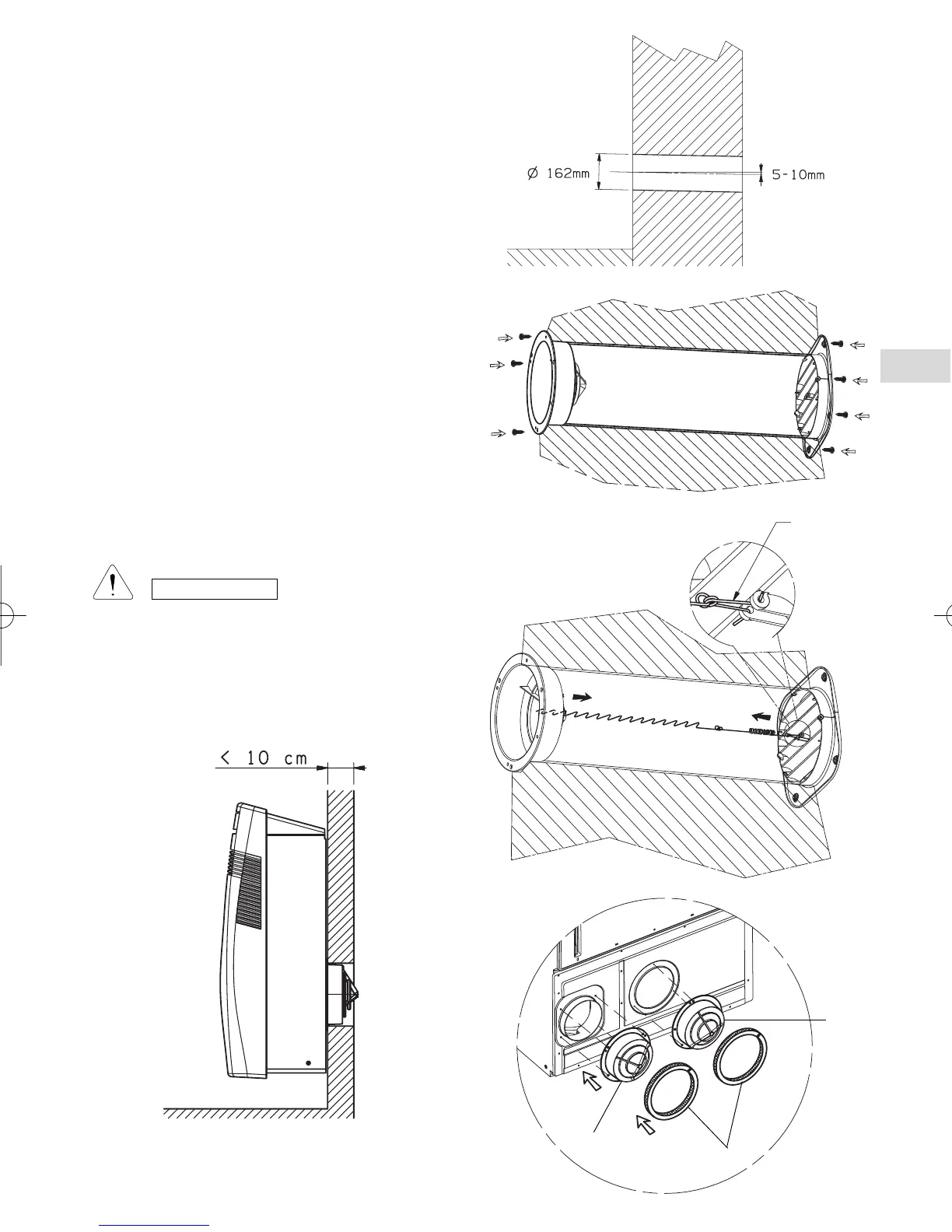

- Introducir el tubo de plástico suministrado en los dos
agujeros; cortar el tubo a la justa longitud: es necesario
saber el espesor de la pared y deducir 70 mm.
- Fijar las dos rejillas interiores y, al exterior, las dos rejillas
con las aletas hacia abajo utilizando tacos y tornillos.
- Si no fuese posible fijar las dos rejillas exteriores
directamente en la pared, enganchar las dos rejillas a
las interiores con los muelles suministrados como sigue:
a) Replegarlas sobre sí mismas, enganchar el anillo del
muelle, introducirlas en el tubo y abrirlas hacia el
exterior.
b) Elegir el anillo del muelle mas conveniente para alargar
el muelle de 15-20 mm y engancharlo a la rejilla
interior.
c) Eliminar la parte excedente del muelle cortando cerca
de los puntos de enganche.
Enganche
del muelle
3
3
a
- En caso de paredes muy sutiles (menos de 10 cm) es
necesario montar las rejillas interiores en la parte trasera
de la unidad quitando las guarniciones (a) desde el panel
trasero y colocandolas en torno a las rejillas. El tubo y las
rejillas exteriores no serán utilizadas.
PRECAUCION
El fabricante no se asume ninguna responsabilidad si
no viene respetada esta norma de seguridad.
INTERIOR
EXTERIOR
E
