NOTA: Los tubos de plástico suministrados pueden utilizarse
para paredes hasta 50 cm de espesor; en casos particulares
(por ejemplo la instalación en un desván) puede ser
necesario utilizar tubos mas largos. La longitud máxima
admitida es 2 m. Comprar en los revendedores de material
constructor el tubo de plástico del mismo diámetro
(ø160mm), de la justa longitud y aislar al exterior con
material aislante (espesor de 3-4 cm aproxim.).
- Fijar la placa de soporte en la pared en la posición indicada
en la plantilla.
El tipo y la cuantidad de tacos para utilizar (no
suministrados) dependen de la consistencia de la pared;
la placa tiene que ser bien apoyada por todas partes a
la pared.
- Colgar la unidad a la placa con la salida del ventilador
posterior introducida en la rejilla.
- En caso de instalación de un modelo con bomba de calor
es necesario realizar un agujero Ø 35 mm para la
descarga de la condensación al exterior (a) como indicado
en la plantilla; si no fuese posible, mantener el tubo para
la descarga al interior (b). Asegurar siempre una
inclinación mínima hacia el exterior de 1cm/m.
- Conectar la clavija de la unidad al enchufe.
- Verificar el correcto funcionamiento.

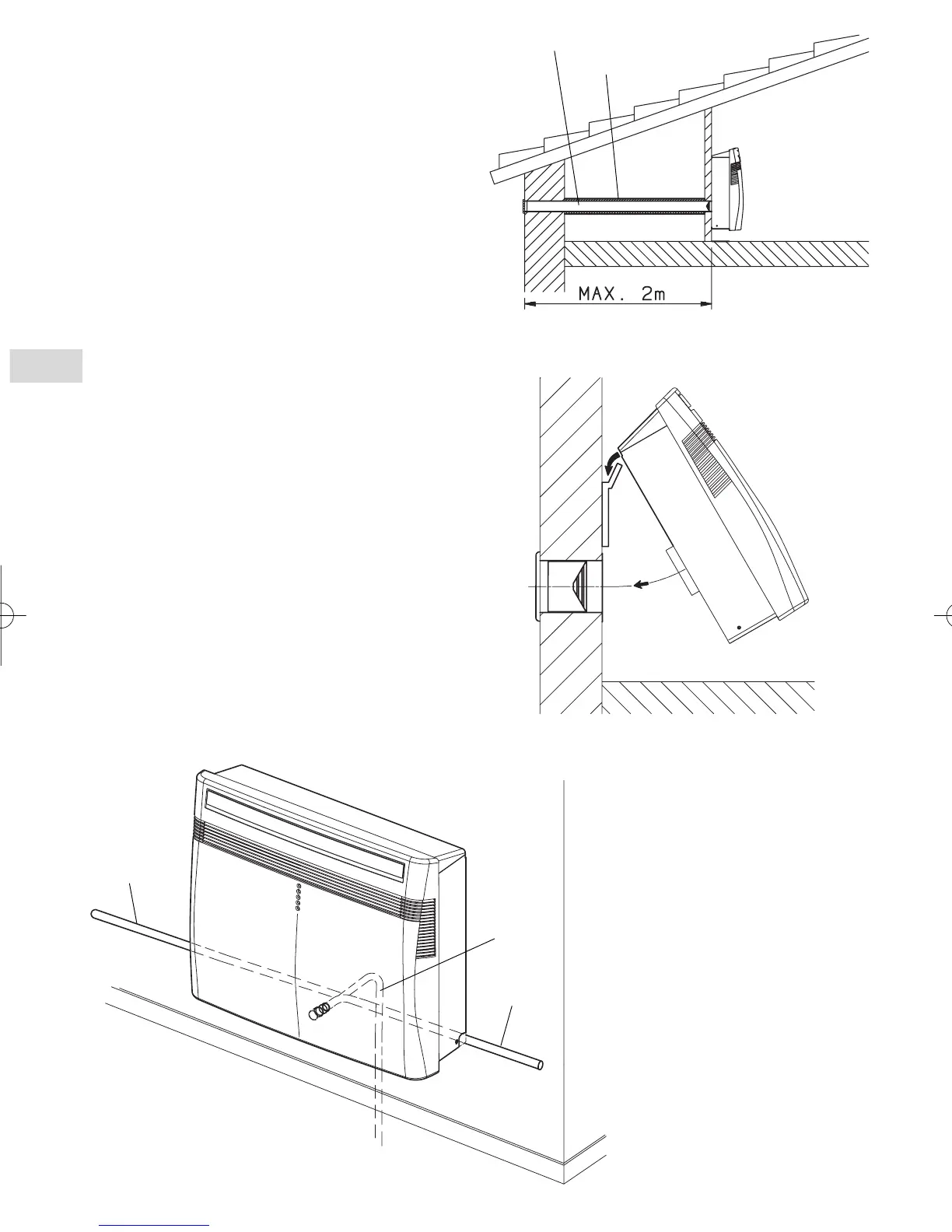

Tubos de plástico ø 160 mm
Aislante
(a)
(b)
(b)
