4
INSTALLATION
Ce climatiseur doit être installé par un technicien qualifié,
en suivant toutes les instructions fournies.
CHOIX DE L’EMPLACEMENT DE L’UNITE
● Dans le cas d’installation pour le remplacement d’un
radiateur de chauffage préexistant, suivre la notice du
kit de chauffage à eau chaude.
● La paroi doit être périmétrale.
● Fixer l’unité à une hauteur minimum de 10 cm et maximum
de 100 cm.
● Assurez-vous que la paroi choisie soit suffisamment solide
pour supporter le poids de l'unité.
● Laisser un espace suffisant autour de l'unité pour permettre
une maintenance aisée.
● Assurez-vous que l’air puisse circuler librement autour
de l’unité.
● Eviter d’installer l’unité avec le flux d’air directement vers
les personnes, les appareils électroménagers ou les
sources de chaleur.
ATTENTION
Après avoir choisi, selon les critères ci-dessus
énumérés, l’emplacement d’installation, assurez-vous
que dans la paroi où vous ferez les trous, il n’y a pas
des câbles électriques ou des conduits qui pourraient
être endommagés.
Vérifier aussi qu’il n’y est pas d’obstacles à la libre
circulation de l’air extérieur dans les tuyaux dans la
paroi. D’éventuels obstacles à l’entrée et à la sortie de
l’air devront être distants de 80 cm minimum.

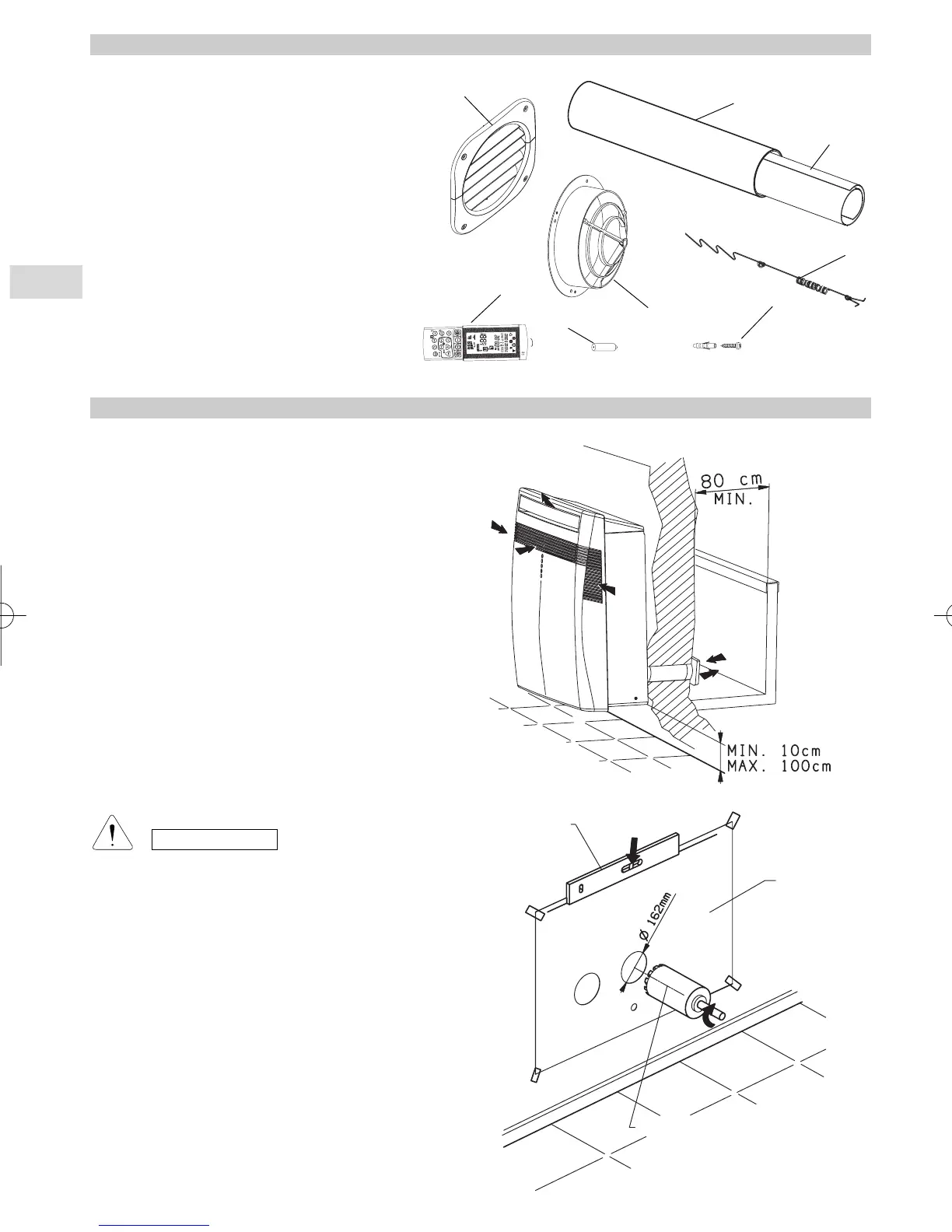

1. TUYAU EN PLASTIQUE (N°1)
2. GRILLES EXTERIEURES (N°2)
3. GRILLES INTERIEURES (N°2)
4. RESSORTS (N°2)
5. SUPPORT DE PERCAGE (N°1)
6. CHEVILLES + VIS (N°15)
7. TELECOMMANDE (N°1)
8. PILES POUR LA TELECOMMANDE (N°2)
ACCESSOIRES LIVRES AVEC L’UNITE
5
1
2
3
4
6
7
8
Niveau
Support de
perçage
Fraise
MONTAGE DE L’UNITE
- Placer le support de perçage et le mettre de niveau.
- Faire le deux trous Ø 162 mm et éventuellement le trou
Ø 35 mm pour l’unité réversible pour le drainage du
condensât à l’extérieur (assurer une pente vers l’extérieur).
F
