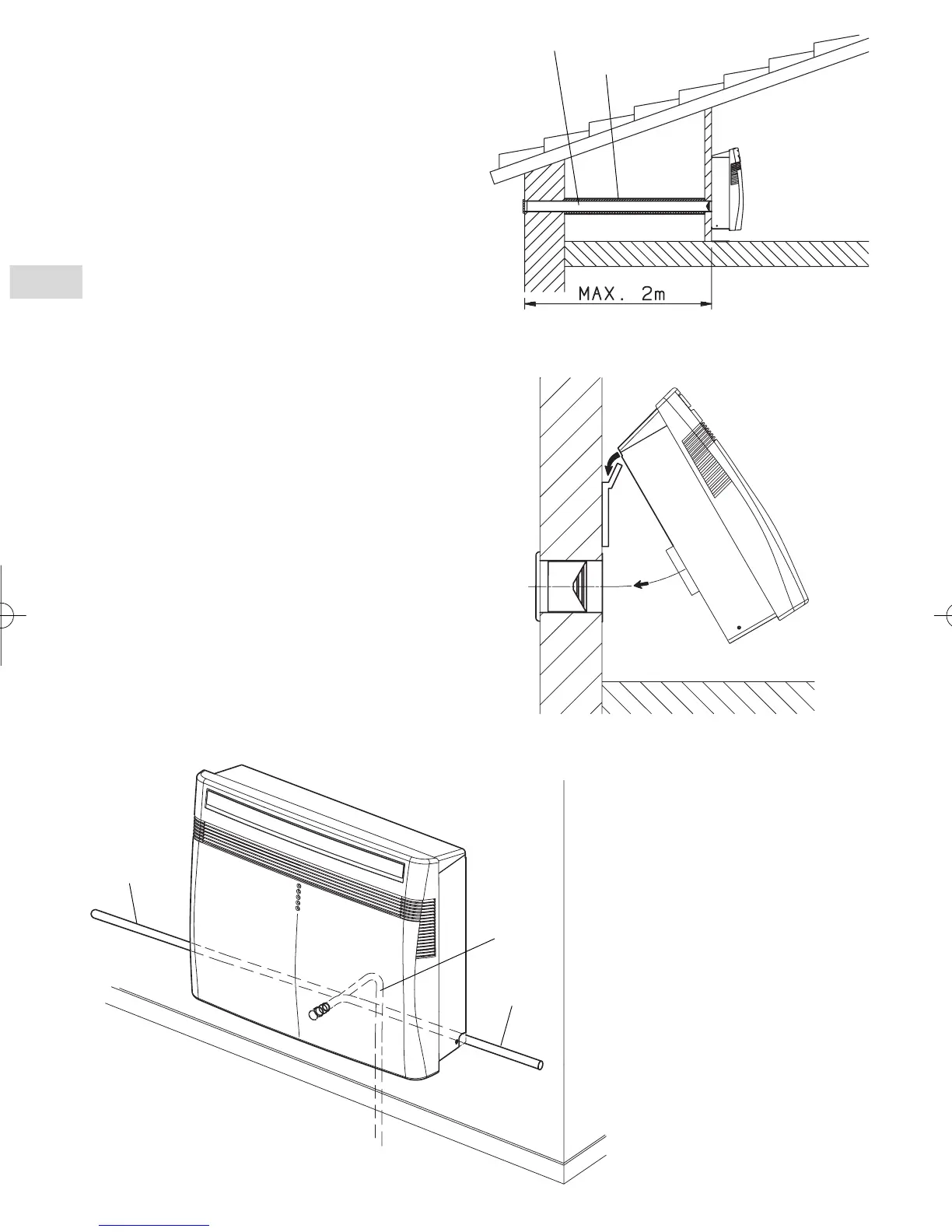

NOTE: les tuyaux en plastique fournis sont adaptés pour
des parois jusqu'à 50 cm d'épaisseur; pour des cas
particuliers (par exemple l'installation dans un comble) il
peut être nécessaire d’utiliser tuyaux plus longs. La longueur
maximum admissible est 2 m. Acheter auprès des
revendeurs de matériel de construction le tuyau en plastique
du même diamètre (ø160mm), de la bonne longueur et
isoler-le extérieurement avec un isolant thermique de environ
3-4 cm.
- Fixer le panneau de suspension au mur dans la position
indiquée sur le gabarit de perçage.
Utiliser des chevilles (non fournis) selon la consistance
du mur; le panneau doit être bien appliqué contre le mur.
- Accrocher l’unité au panneau avec la sortie du ventilateur
introduite dans la grille.
- En cas d’installation d’un modèle réversible il est
nécessaire prédisposer un drainage du condensât et faire
un trou Ø 35 mm comme indiqué sur le gabarit de perçage
pour le drainage à l’extérieur (a); si ce n’est pas possible,
maintenir le tuyau à l’intérieur (b) et décharger le
condensât en assurant toujours une pente d’au moins
de 1cm/m.
- Branchez la fiche de l’unité sur la prise de courant.
- Vérifier le fonctionnement correct.
Tuyaux en plastique ø 160mm
Isolant
(a)
(b)
(b)
