INSTALAÇÃO
A instalação deve ser feita por pessoal especializado,
respeitando a ordem de sequência de operações indicada.
SELECÇÃO DA POSIÇÃO DA UNIDADE
- Em caso de instalação de um radiador de substituição
numa instalação já existente, siga as instruções incluídas
no módulo adicional.
- A parede deve ser um muro exterior.
- Fixe a unidade a uma altura mínima de 10 cm e máxima
de 100cm.
- Certifique-se de que o muro seleccionado tem robustez
suficiente para aguentar o peso da unidade.
- Deixe espaço à volta da unidade para poder realizar os
trabalhos de manutenção.
- Certique-se de que não há obstáculos para a circulação
de ar nas imediações da unidade.
- Evite instalar a unidade com o fluxo de ar orientado
directamente para pessoas, electrodomésticos ou fontes
de calor.
PRECAUÇÃO
Depois de ter escolhido a posição de instalação de
acordo com os critérios supracitados, assegure-se de
que nos pontos onde os furos serão realizados não
passem canos de água nem cabos eléctricos, porque
podem danificar-se.
Verifique se há obstáculos à livre circulação de ar
exterior através dos dutos na parede. A distância
mínima a qualquer parede ou obstáculo deve ser de
80 cm.

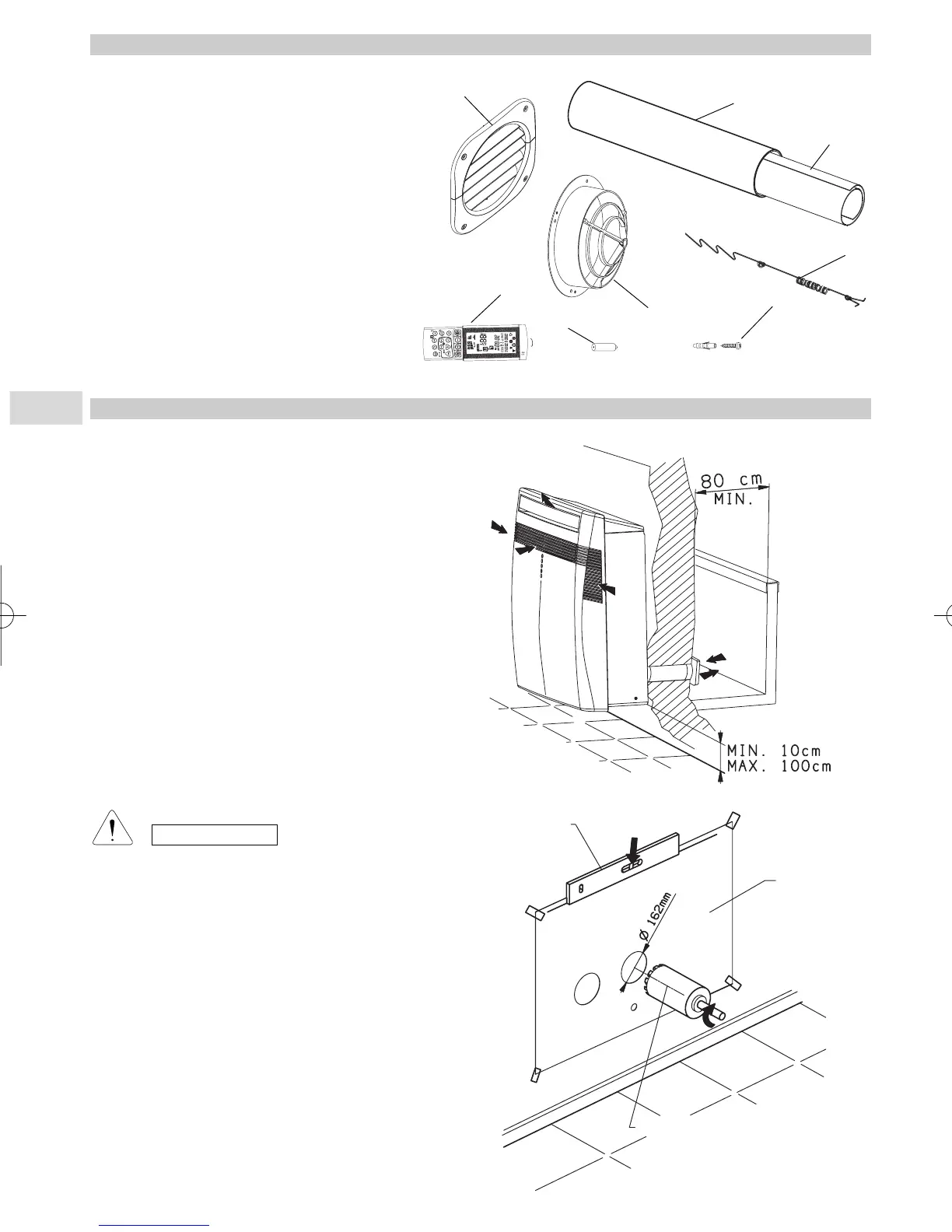

1. TUBO DE PLÁSTICO (1pz.)
2. GRELHAS EXTERIORES (2pz.)
3. GRELHAS INTERIORES (2pz.)
4. PUXADORES DE MOLA (2pz.)
5. MOLDE DE PERFURAÇÃO (1pz.)
6. BUCHAS DE FIXAÇÃO + PARAFUSOS (15pz.)
7. MANDO A DISTANCIA DE RAYOS
INFRARROJOS (1pz.)
8. PILHAS PARA O CONTROLE REMOTO (2pz.)
ACESSÓRIOS FORNECIDOS COM A UNIDADE
5
1
2
3
4
6
7
8
Nivel
Molde
Frese
MONTAGEM DA UNIDADE
- Aplique o molde de perfuração na parede e fixe-o nivelado.
- Faça os dois furos de Ø 162 mm e, se necessário, o furo
de Ø 35 mm para a unidade com bomba de calor, para
drenagem da água de condensação para o exterior
(prepare previamente uma rampa de escoamento para
o exterior).
