installazione installation

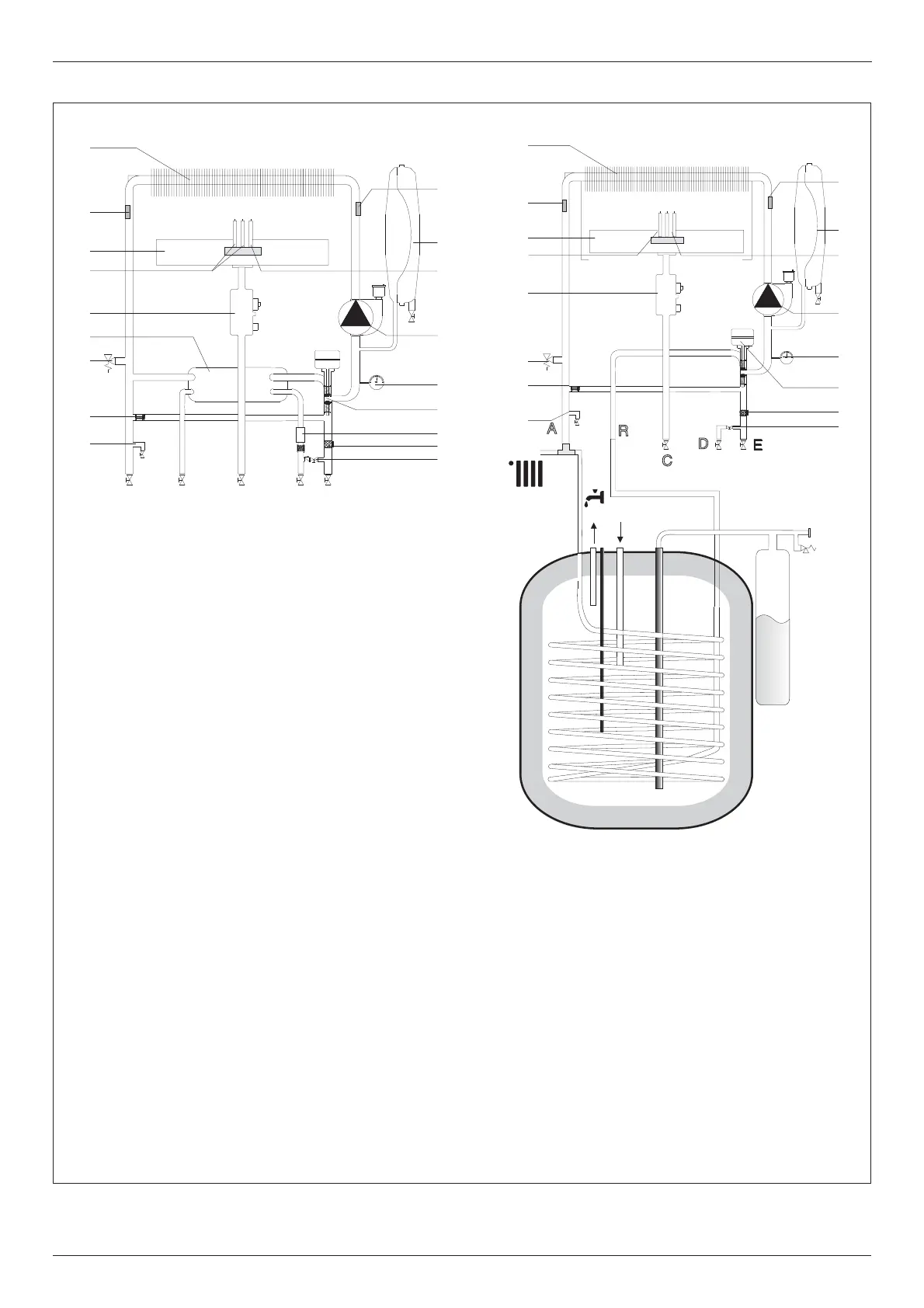

Schema idraulico Water circuit diagram
Legenda:
1. Scambiatore primario
3. Sonda mandata riscaldamento
4. Bruciatore
5. Elettrodi di accensione
6. Valvola gas
7. Scambiatore secondario
8. Valvola di sicurezza 3 bar
10. By-pass automatico
11. Rubinetto svuotamento
12. Rubinetto di riempimento
13. Filtro circuito riscaldamento
14. Flussimetro sanitario
15. Valvola deviatrice motorizzata
16. Manometro
17. Circolatore con disareatore
18. Elettrodo rilevazione
19. Vaso espansione
20. Sonda ritorno riscaldamento
Legend:
1. Main Heat Exchanger
3. Central Heating Flow Temperature Probe
4. Burner
5. Ignition Electrodes
6. Gas Valve
7. Secondary Exchanger
8. Safety valve
10. Automatic By-pass
11. Drain valve
12. Filling valve
13. Central Heating Filter
14. D.H.W. Flow Switch
15. Diverter valve
16. Pressure Gauge
17. Circulation Pump with air release valve
18. Detection electrode
19. Expansion vessel
20. Central Heating Return Temperature Probe
