Ariston CLAS EVO SYSTEM 24 CF Servicing Instructions

7
descrizione del prodotto product description

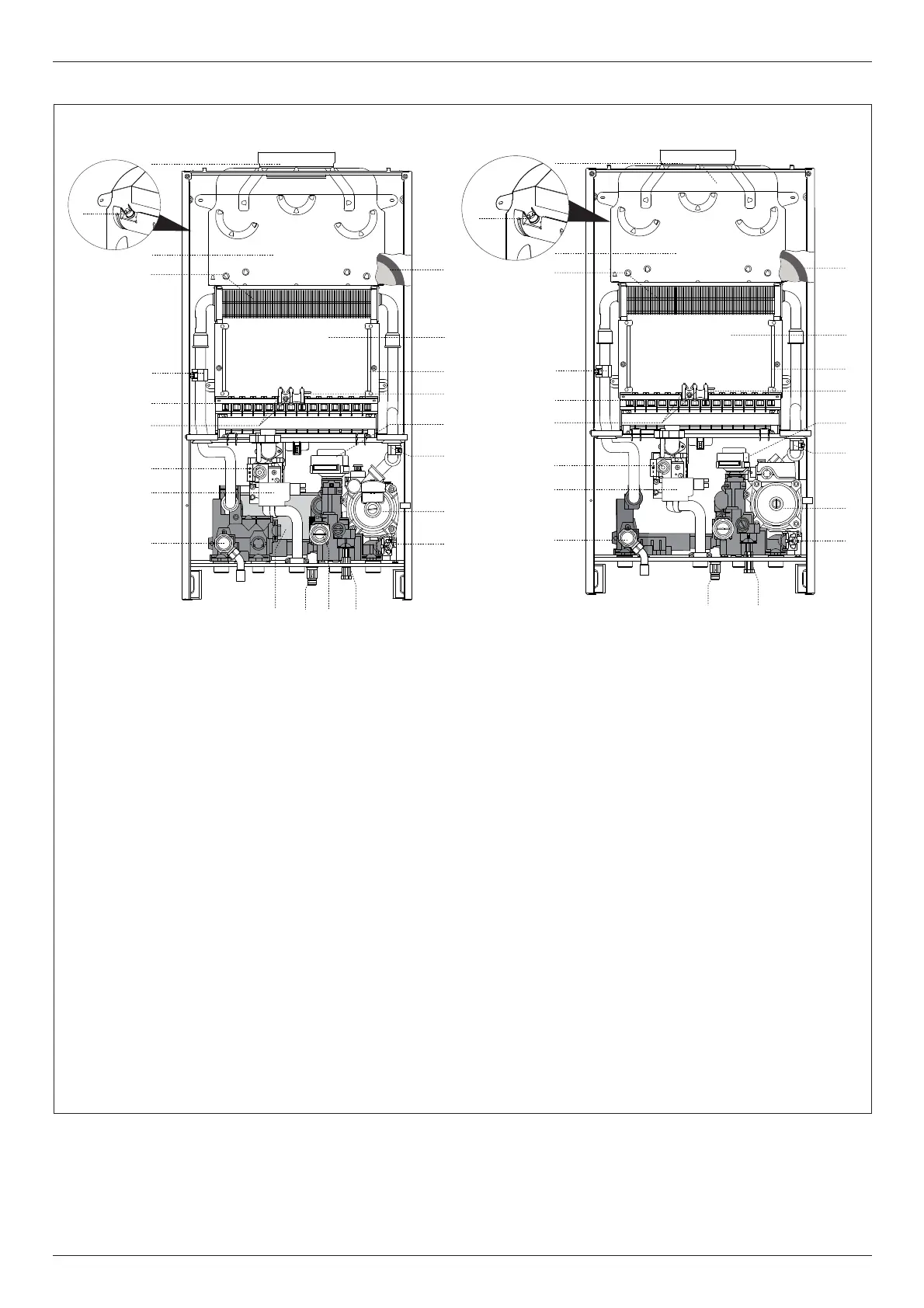

Vista complessiva
Legend
1. Flue connector
2. Fumes sensor
3. combustion Hood
4. Main Heat Exchanger
6. C.H. Flow temperature probe
7. Burner
8. Ignition electrodes
9. Gas valve
10. Spark generator
12. Safety valve (3 bar)
13. Secondary heat exchanger
14. Drain valve
15. D.H.W. Flow switch
16. Filling valve
17. C.H. circuit  lter
18. Circulation Pump with air release valve
19. C.H. Return temperature probe
20. Diverter valve
21. Detection Electrode
22. Combustion Chamber Insulation Panel
23. Combustion Chamber
24. Expansion vessel
CLAS EVO 24 CF CLAS EVO SYSTEM 24/28 CF
Legenda
1. Collettore scarico fumi
2. Sonda fumi
3. Cappa fumi
4. Scambiatore primario
6. Sonda mandata riscaldamento
7. Bruciatore
8. Elettrodi di accensione
9. Valvola gas
10. Accenditore
12. Valvola di sicurezza 3 bar
13. Scambiatore secondario
14. Rubinetto di svuotamento
15. Flussimetro sanitario
16. Rubinetto di riempimento
17. Filtro circuito riscaldamento
18. Circolatore con disareatore
19. Sonda ritorno riscaldamento
20. Valvola deviatrice motorizzata
21. Elettrodo di rilevazione  amma
22. Pannelli in  bra ceramica
23. Camera di combustione
24. Vaso espansione
Overall view
2
1
3
6
7
9
10
12
13 14 15 16
17
18
19
20
21
22
23
24
8
4
1
3
6
7
9
10
12
14 16
17
18
19
20
21
22
23
24
8
4
2
