Ariston FK 62C X - Ligação Eléctrica; Placa de Identificação

31
PT
PLACA DAS CARACTERÍSTICAS
Medidas
largura 43,5 cm
altura 32 cm
profundidade 41,5 cm
Volume
Litros 58
Ligações
eléctricas
tensão a 220-240V~ 50/60Hz ou
50 Hz (vide a placa das características)
potência máxima absorvida
2800W
ETIQUETA DE
ENERGIA
Directiva 2002/40/CE
sobre a etiqueta dos fornos eléctricos.
Norma EN 50304
Consumo de energia
com convecção Natural –
função de
aquecimento: Tradicional;
Consumo energia declaração
Classe com convecção Forçada -
função de
aquecimento: Pastéis.
Este aparelho está
em conformidade com as seguintes
Directivas da Comunidade Europeia:
2006/95/CEE de 12/12/06 (Baixa Tensão)
e posteriores modicações -
2004/108/CEE de 15/12/04
(Compatibilidade Electromagnética)
e posteriores modicações -
93/68/CEE de 22/07/93 e
posteriores modicações.
2002/96/CE e posteriores modicações.
N
L
Ligação eléctrica
! Os fornos equipados com cabo de fornecimento com
três pólos, são preparados para funcionar com
corrente alternada na tensão e frequência de
fornecimento indicadas na placa de identificação
situada no aparelho (veja a seguir).

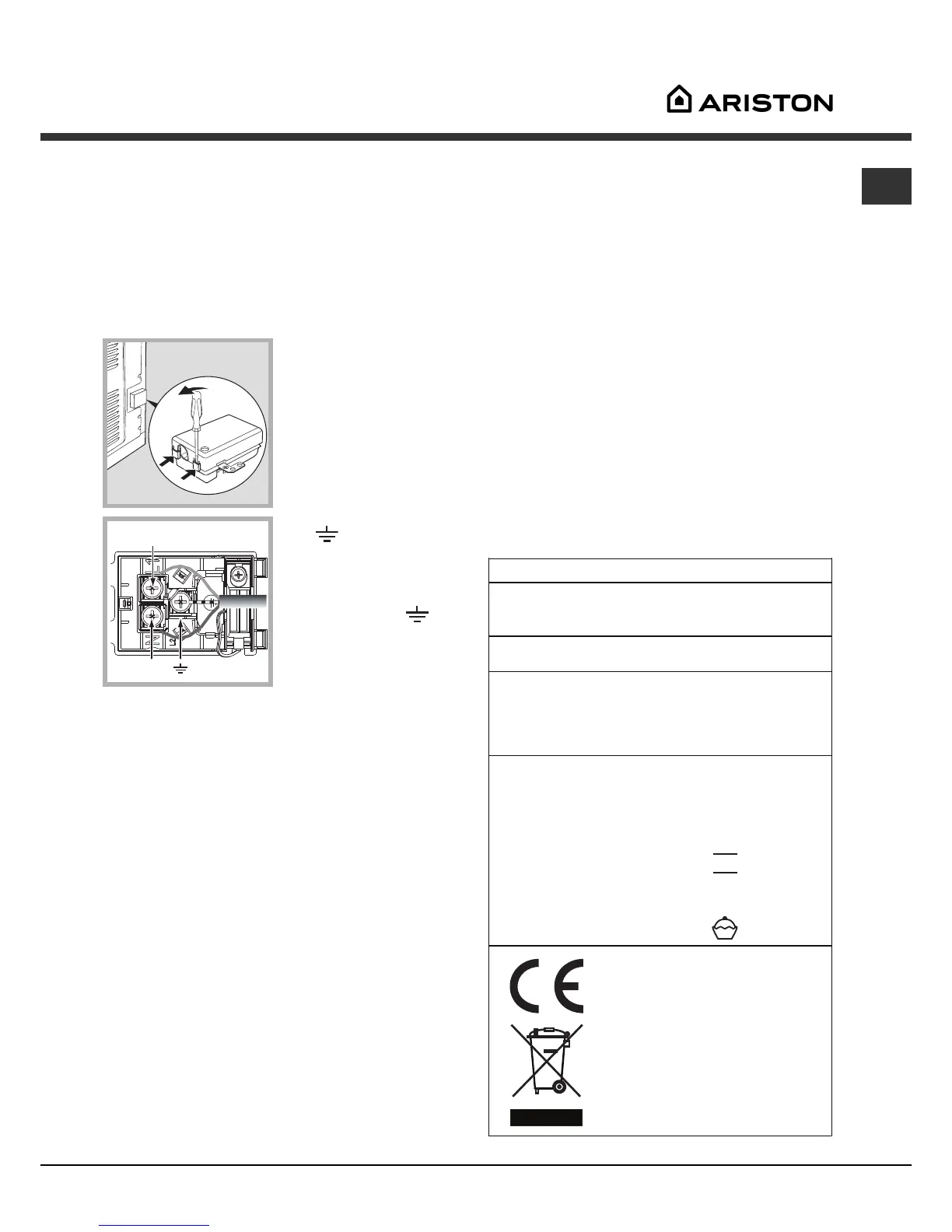

Montagem do cabo de fornecimento
1. Para abrir a caixa de
terminais faça alavanca
com uma chave de
parafuso nas linguetas
aos lados da tampa:
puxe e abra a tampa
(veja a figura).
2. Instale o cabo de
alimentação: desatarraxe
o parafuso do grampo
do cabo e os três
parafusos dos contactos
L-N-
e, em seguida,
prenda os fios embaixo
das cabeças dos
parafusos a obedecer as
cores: Azul (N) Castanho
(L) Amarelo-Verde
(veja a figura).
3. Prenda o cabo no
respectivo grampo.
4. Feche a tampa da
caixa dos terminais.
Ligação do cabo de alimentação à rede
Monte no cabo uma ficha em conformidade com as
normas para a carga indicada na placa de
identificação (veja ao lado).
No caso de uma ligação directa à rede, será
necessário interpor, entre o aparelho e a rede, um
interruptor omnipolar com abertura mínima entre os
contactos de 3 mm. na dimensão certa para a carga e
em conformidade com as normas em vigor (a ligação
à terra não deve ser interrompida pelo interruptor). O
cabo de alimentação deve ser colocado de maneira
que em nenhum ponto ultrapasse de 50°C a
temperatura do ambiente.
! O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das regras
de segurança.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na placa
de identificação (veja a seguir);
• a tensão de alimentação seja entre os valores da
placa de identificação (veja a seguir);
• a tomada seja compatível com a ficha do aparelho.
Em caso contrário, substitua a tomada ou a ficha;
não empregue extensões nem tomadas múltiplas.
! Depois de ter instalado o aparelho, o acesso ao cabo
eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados (veja a
Assistência técnica).
! A empresa exime-se de qualquer
responsabilidade se estas regras não forem
obedecidas.
