A B
IT / 10

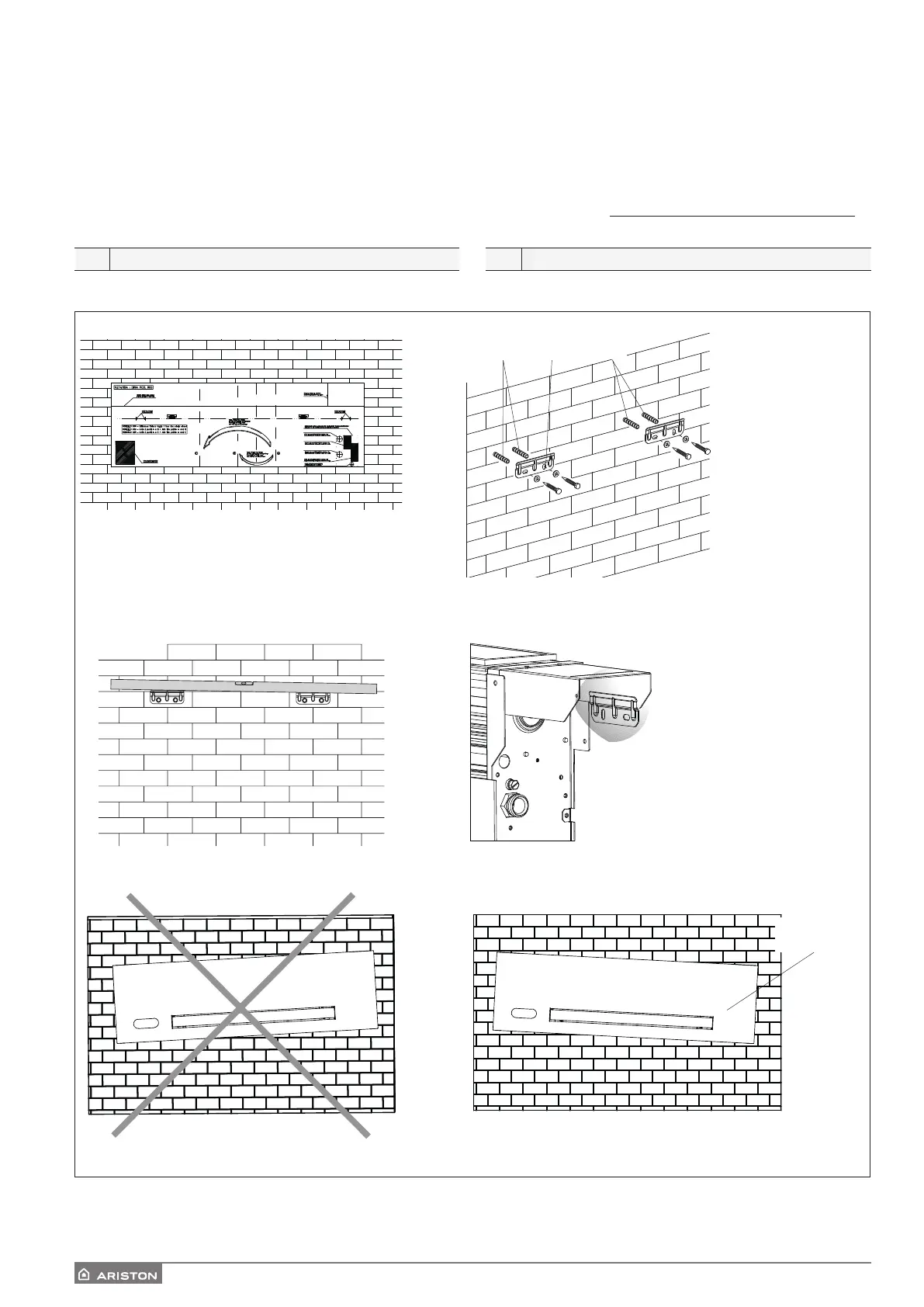

1. Utilizzare la dima di carta/cartone a corredo nella
confezione (alle pagine successive è riportata
l'anteprima), e tracciare sulla parete la posizione delle
due staffe di fissaggio.
2. Forare con una punta adeguata ed infilare i tasselli
(2 per ogni staffa); fissare le due staffe. Non stringere
eccessivamente le viti, in modo da poter effettuare
una regolazione delle staffe con una bolla di livello.
3. Bloccare definitivamente le due staffe serrando
completamente le quattro viti.
4. Verificarne la stabilità spostando manualmente le
staffe verso destra e sinistra, alto e basso.
5. Montare l’unità, verificando il corretto aggancio sulle
staffe e la sua stabilità.
6. Fare attenzione all'inclinazione del ventilconvettore,
rispettando la corretta inclinazione come in figura a
fondo pagina, tenendo conto del lato degli attacchi.
tasselli staffe
A AB
1.
3.
2.
5.
G
G
6. NO
6. OK, inclinazione max 1°
verso attacchi idraulici
Lato attacchi
idraulici
