H2 AIR
SM
IT / 16
INSTALLAZIONE E COLLEGAMENTO COMANDI
Touchpad e Telecomando
Ventilconvettore DC Inverter per installazione a parete
con comando elettronico autonomo a bordo macchina e
telecomando.
Prima di collegare il ventilconvettore assicurarsi che:
- I valori della tensione e frequenza di alimentazione
rispettino quanto specificato sui dati di targa
dell'apparecchio.
- La linea di alimentazione sia dotata di un efficace
collegamento a terra e sia correttamente dimensionata
per il massimo assorbimento dell'unità (sezione minima
cavi pari a 1,5 mm
2
).
L'eventuale sostituzione del cavo di alimentazione
deve essere effettuata esclusivamente dal servizio
di assistenza tecnica o da personale abilitato e in
conformità alle norme nazionali vigenti.
È possibile procedere all'allacciamento elettrico mediante
un cavo incassato nella parete come in posizione indicata
nella dima di installazione (allacciamento consigliato per
installazioni dell'apparecchiatura nella parte alta della
parete).
È necessario comunque verificare che l'alimentazione
elettrica sia provvista di adeguate protezioni contro
sovraccarichi e/o cortocircuiti.
Per prevenire ogni rischio di folgorazione è indispensabile
staccare l'interruttore generale prima di effettuare
collegamenti elettrici ed ogni operazione di manutenzione
sugli apparecchi.

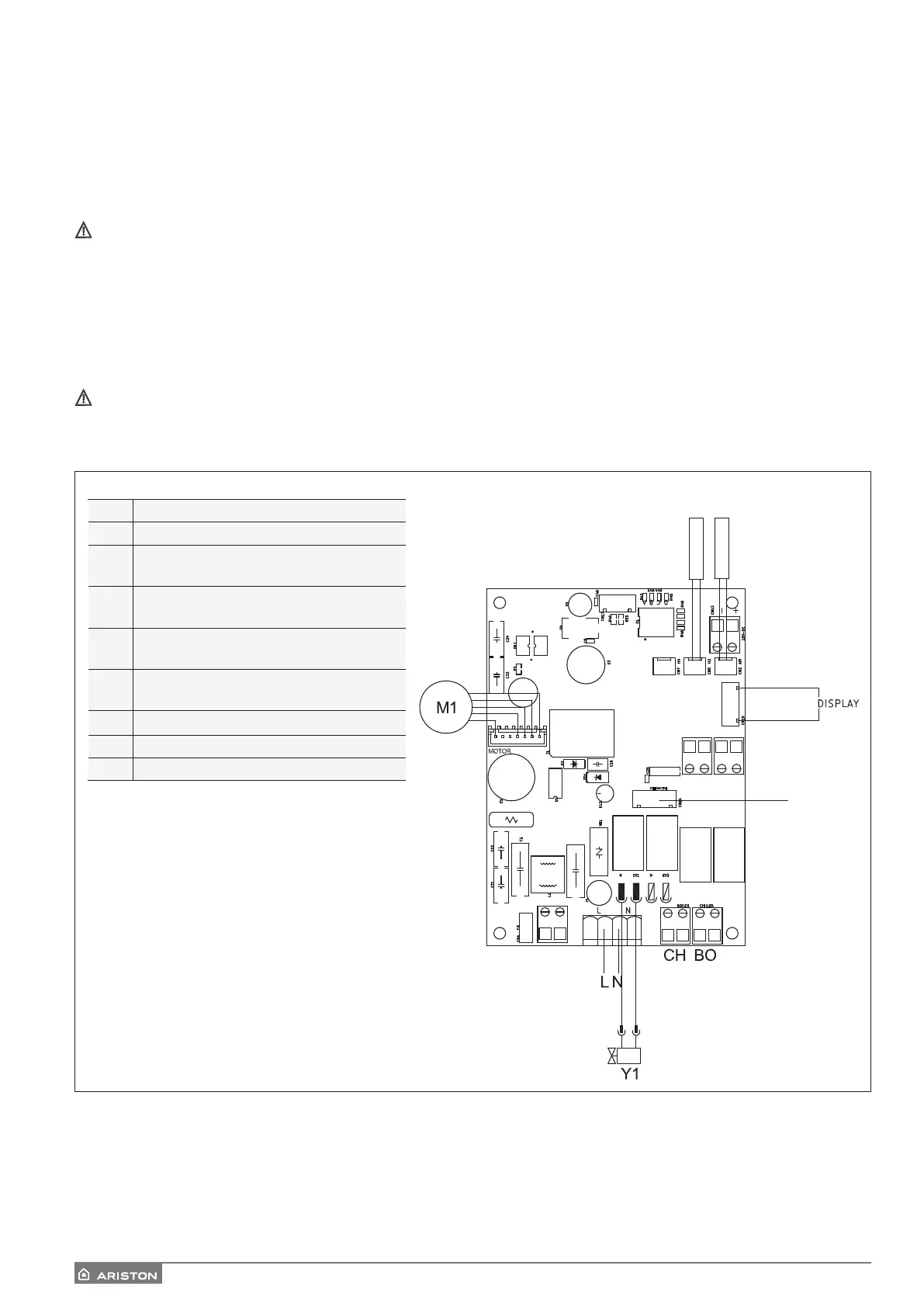

H2 sonda temperatura acqua
M1 motore ventilatore DC inverter
Y1
elettrovalvola acqua
(uscita in tensione a 230V/ 50Hz 1A)
L-N
collegamento alimentazione elettrica
230V/50Hz
BO
Uscita consenso caldaia
(contatto pulito max 1 A)
CH
Uscita consenso refrigerante
(contatto pulito max 1 A)
AIR Sonda aria
DIS cablaggio display pannello
SM Connettore Step Motor
