Scarico condensa
La rete di scarico della condensa deve essere
opportunamente dimensionata (diametro interno tubo
minimo 14 mm) e la tubazione posizionata in modo da
mantenere sempre lungo il percorso una determinata
pendenza, mai inferiore a 1%. Il tubo di scarico si collega
direttamente alla vaschetta di scarico, posizionata in basso
sulla spalla laterale, sotto gli attacchi idraulici.
- Se possibile fare defluire il liquido di condensa
direttamente in una grondaia o in uno scarico di
“acqua bianche”.
- In caso di scarico nella rete fognaria, si consiglia di
realizzare un sifone per impedire la risalita dei cattivi
odori verso gli ambienti. La curva del sifone deve
essere più in basso rispetto alla bacinella di raccolta
condensa.
- Nel caso si debba scaricare la condensa all’interno di
un recipiente, questo deve restare aperto all’atmosfera
ed il tubo non deve essere immerso in acqua,
evitando fenomeni di adesività e contropressioni che
ostacolerebbero il libero deflusso.
- Nel caso si debba superare un dislivello che
ostacolerebbe il deflusso della condensa, è necessario
montare una pompa:
Tali pompe si trovano comunemente in commercio.
E’ comunque opportuno, al termine dell’installazione,
verificare il corretto deflusso del liquido di condensa
versando molto lentamente (circa 1/2 l di acqua in circa
5-10 minuti) nella vaschetta di raccolta.
Collegare al raccordo di scarico della vaschetta raccogli
condensa un tubo per il deflusso del liquido bloccandolo
in modo adeguato. Verificare che la prolunga rompigoccia
sia presente e correttamente installata.
raccordo di scarico
tubo per il deflusso del liquido

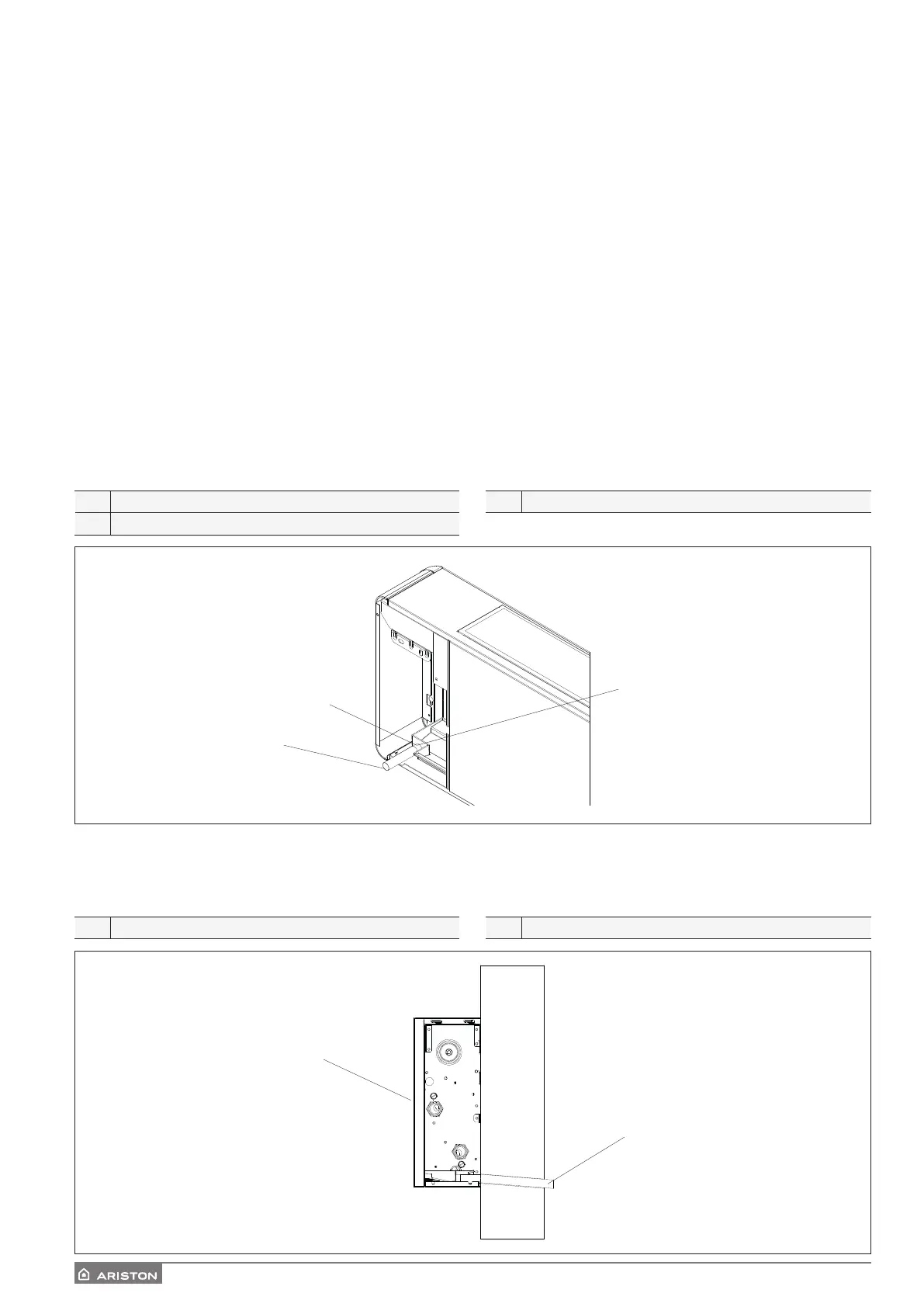

Montaggio del tubo di scarico della condensa
Fare attenzione all'inclinazione del tubo di scarico
condensa quando viene convogliato all'esterno come in
figura.
ventilconvettore tubo di scarico condensa
