U.M. 15 WH 20 WH 25 WH
mm 14 16 18
A
OUT
IN
C
B
IT / 11
Collegamenti idraulici
La scelta ed il dimensionamento delle linee idrauliche
sono demandati per competenza al progettista, che
dovrà operare secondo le regole della buona tecnica e
delle legislazioni vigenti, tenendo conto che tubazioni
sottodimensionate determinano un cattivo funzionamento.
Per effettuare i collegamenti:
- posizionare le linee idrauliche
- serrare le connessioni utilizzando il metodo “chiave
contro chiave”
- verificare l’eventuale perdita di liquido
- rivestire le connessioni con materiale isolante
Le linee idrauliche e le giunzioni devono essere isolate
termicamente.
Evitare isolamenti parziali delle tubazioni.
Evitare di stringere troppo per non danneggiare
l’isolamento.
Per la tenuta idrica delle connessioni filettate utilizzare
canapa e pasta verde; l’utilizzo di nastro di teflon è
consigliato in presenza di liquido antigelo nel circuito
idraulico.
Controllare con cura la tenuta degli isolamenti per evitare
formazione e caduta di condensa
NB: Prevedere sempre a bordo macchina o a monte
una valvola comandata elettricamente che interrompa
il flusso d'acqua al raggiungimento del setpoint.
Diametro tubazioni
Il ventilconvettore è dotato di una valvola 3 vie deviatrice
con motore termoelettrico.
Raccordarsi alla mandata e ritorno come in figura, con la
mandata in alto;
Rispettare le prescrizioni per i collegamenti elettrici come
da par. "Collegamenti elettrici" a pag. 15.

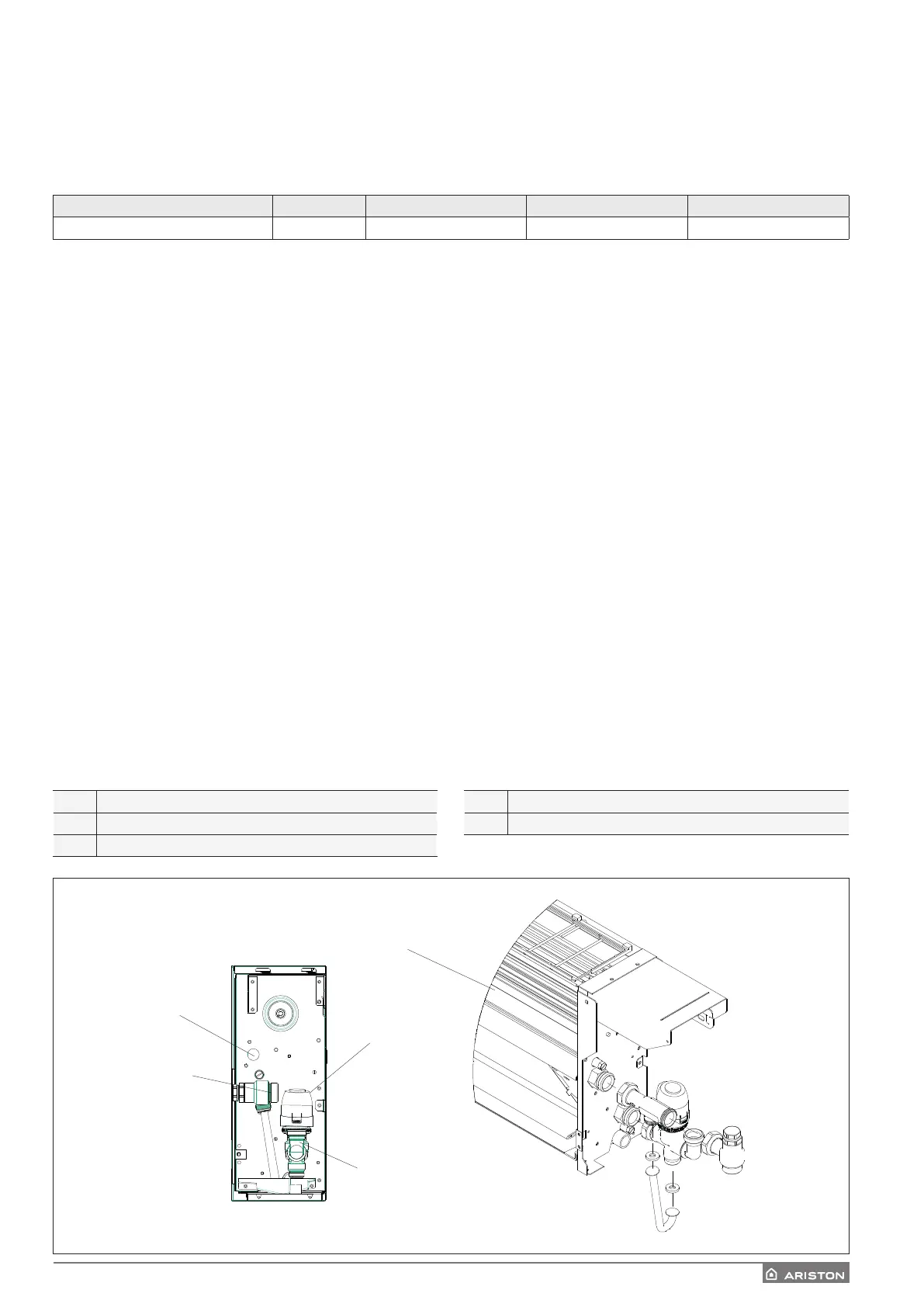

A ventilconvettore
B foro di ingresso cavi elettrici
C motore termoelettrico
IN raccordo per tubazione di ingresso acqua
OUT raccordo per tubazione di uscita acqua
Gruppo valvola 3 vie deviatrice con motore termoelettrico
