1. Channelling instructions

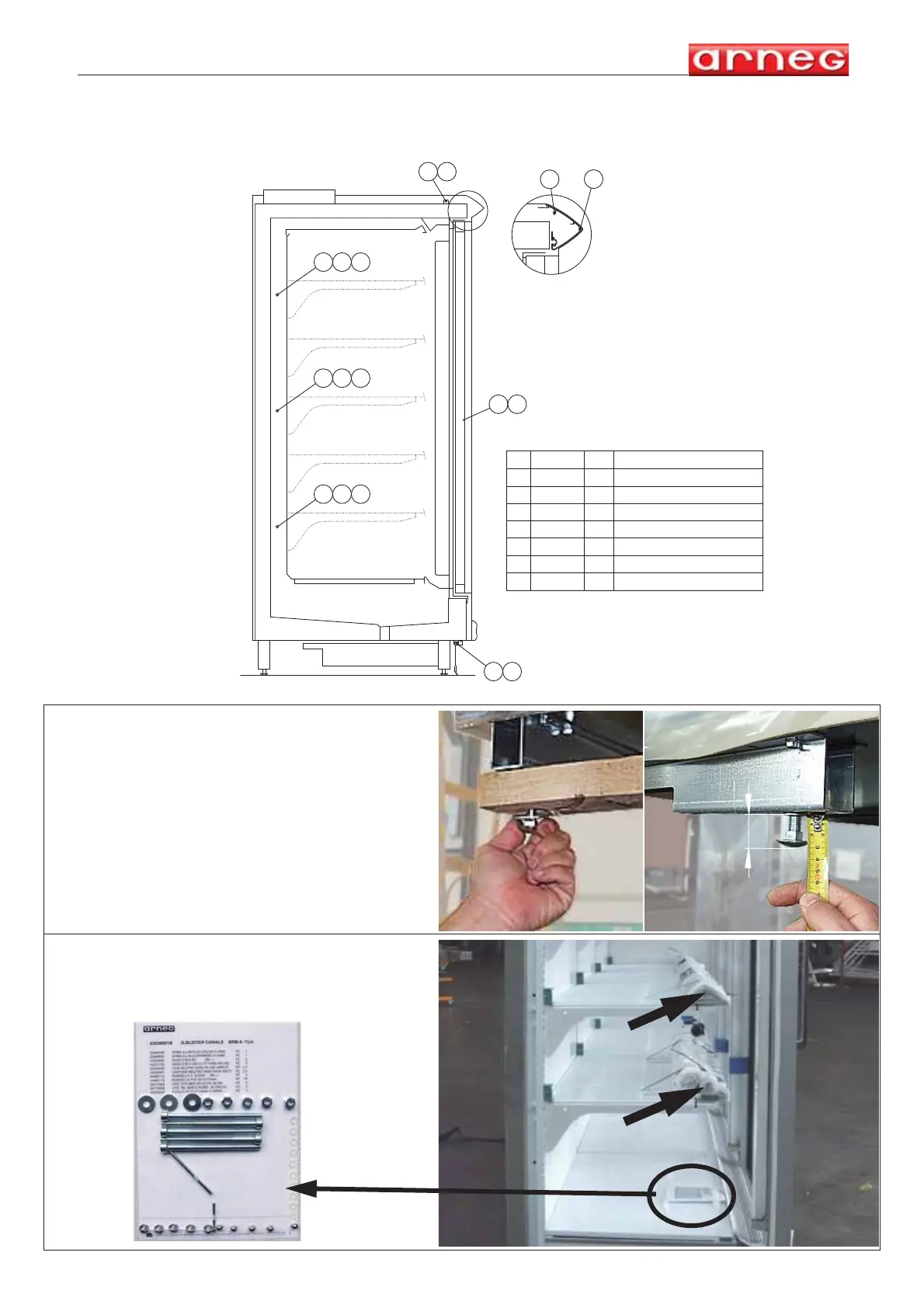

To channel the cabinet, keep to the following instructions:

1 Remove the wooden frame used for transport,

unscrewing the feet and removing the

washers.

2 Screw the feet back in again (without the

washers) at a maximum height of 25 mm.

N.B.Raise the front feet thereby tilting the

cabinet at least 10 mm towards the wall.

This will ensure perfect door closure

(pag. 2 Fig. 4 Rif. 6)

3 Empty the cabinet of any packaged parts,

without damaging them.

4 Identify and recover the 'channelling kit' blister

pack' (A).

3 5 6

4 7

Rif. Codice Q.tà Descrizione

1 02940652 1 Alignment plug proﬁle D 4

2 02940045 1 Alignment plug proﬁle D 3

3 04711065 5 Screw TCEI M8X120

4 04715048 5 Flathead screw type M5X12

5 04480112 3 Ring D 8,5x24

6 04230600 5 Hexagonal nut M8

7 04231100 5 Blind hexagonal nut type

(A)
