Arneg BREMA 5 - Indicaciones de Canalización

Brema5 - Brema LF
Español
86 05060047 03 24/02/2010

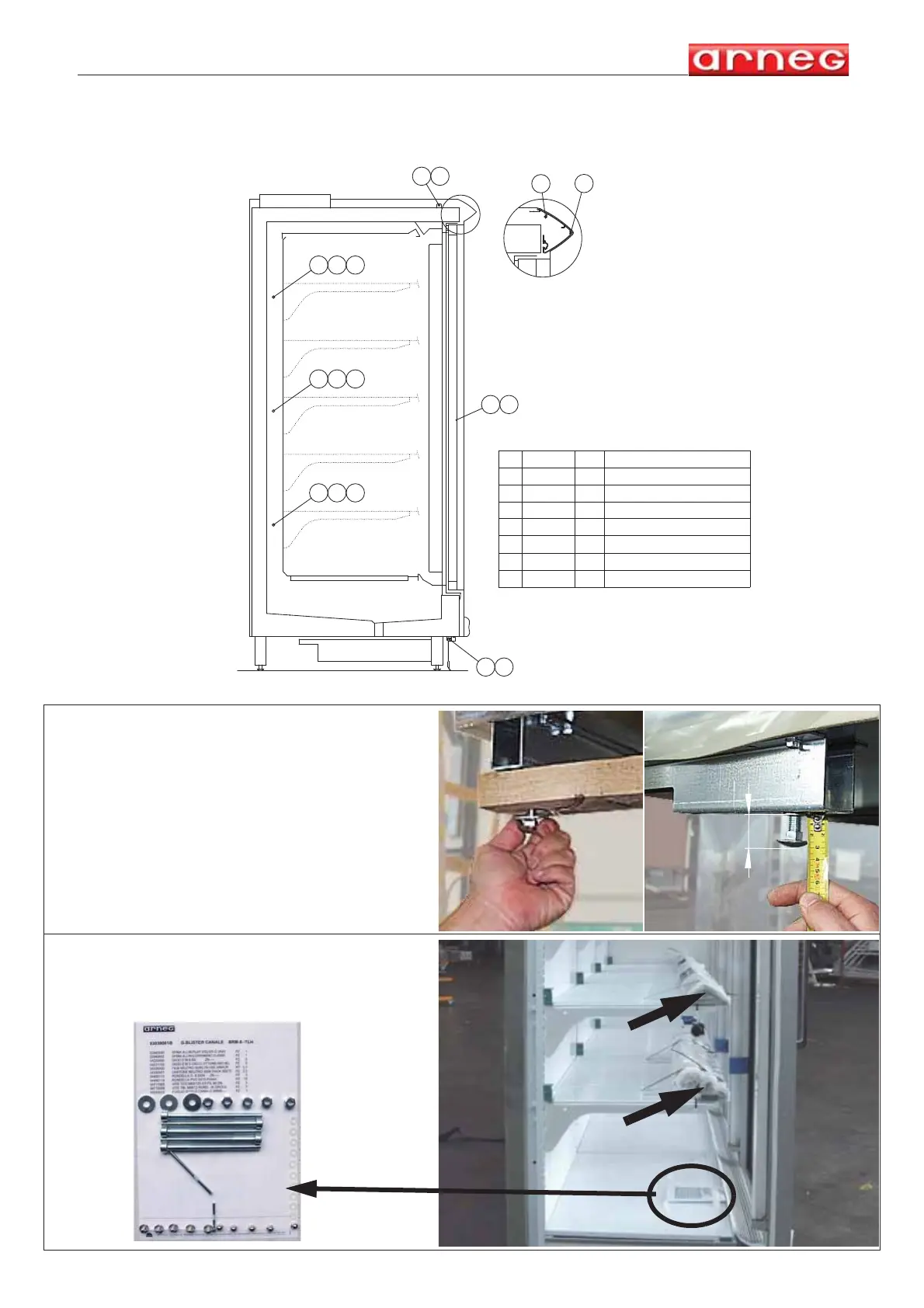

1. Indicaciones de canalización
Para realizar la canalización del mueble, atenerse a las siguientes indicaciones:
1 Quitar el armazón de madera utilizado para el
transporte destornillando los pies y quitar las
arandelas.
2 Volver a atornillar los pies (sin arandelas) a
una altura máxima de 25 mm.
N.B.Levantar los pies anteriores inclinando el
mueble hacia la pared al menos 10 mm
para garantizar un cierre perfecto de las
puertas (pag. 2 Fig. 4 Rif. 6)
3 Vaciar el mueble de los elementos embalados
sin dañarlos.
4 Localizar y coger el blíster “kit de
canalización” (A).
3 5 6
4 7
36
36
2
1
3
3
5
5
6
6
Ref. Código Cód. Descripción
1 02940652 1 Clavija de alineación perfil D 4
2 02940045 1 Clavija de alineación perfil D 3
3 04711065 5 Tornillo TCEI M8X120
4 04715048 5 Tornillo TBL M5X12
5 04480112 3 Arandela D 8,5x24
6 04230600 5 Tuerca Hexagonal M8
7 04231100 5 Tuerca Hexagonal M5 ciega
25
(A)
