1. Anleitung zum Kanalsystem

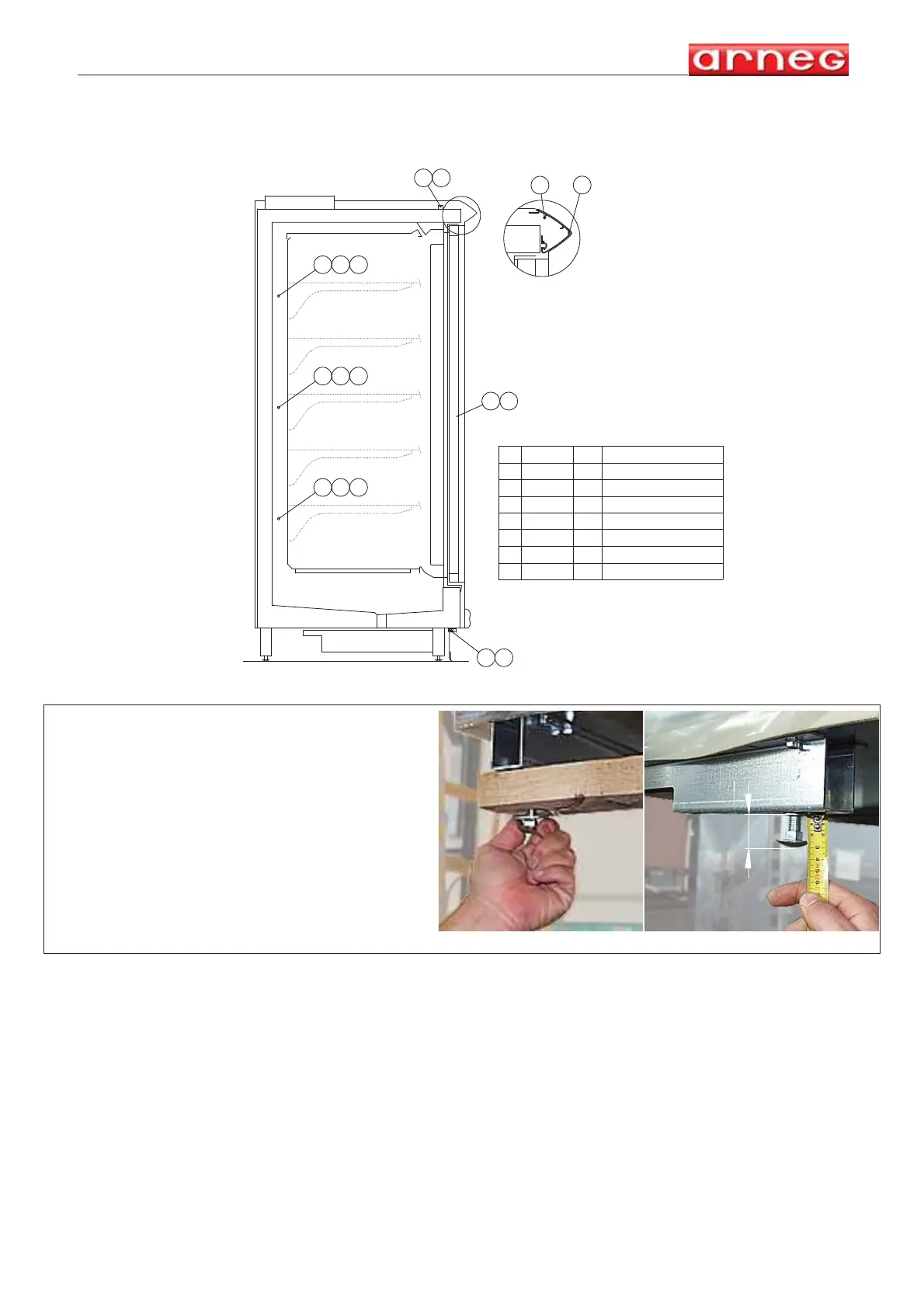

Das Kanalsystem wird entsprechend den folgenden Anleitungen verwirklicht:

1 Den für den Transport verwendeten

Holzrahmen entfernen, indem die Füße

abgeschraubt und die Unterlegscheiben

entfernt werden.

2 Die Füße (ohne Unterlegscheiben) auf einer

Höhe von maximal 25 mm wieder

anschrauben.

N.B.Die vorderen Füße erhöhen, damit das

Möbel mindestens 10 mm in Richtung

Wand geneigt wird, wodurch eine perfekte

Türschließung gewährleistet ist (pag. 2

Fig. 4 Rif. 6).

3 5 6

4 7

Bez. Code St.z. Beschreibung

1 02940652 1 Proﬁlanpassungsstift D 4

2 02940045 1 Proﬁlanpassungsstift D 3

3 04711065 5 Schraube TCEI M8X120

4 04715048 5 Schraube TBL M5X12

5 04480112 3 Unterlegscheibe D 8,5x24

6 04230600 5 Sechskantmutter M8

7 04231100 5 Blinde Schraube M5
