68 05060047 03 24/02/2010

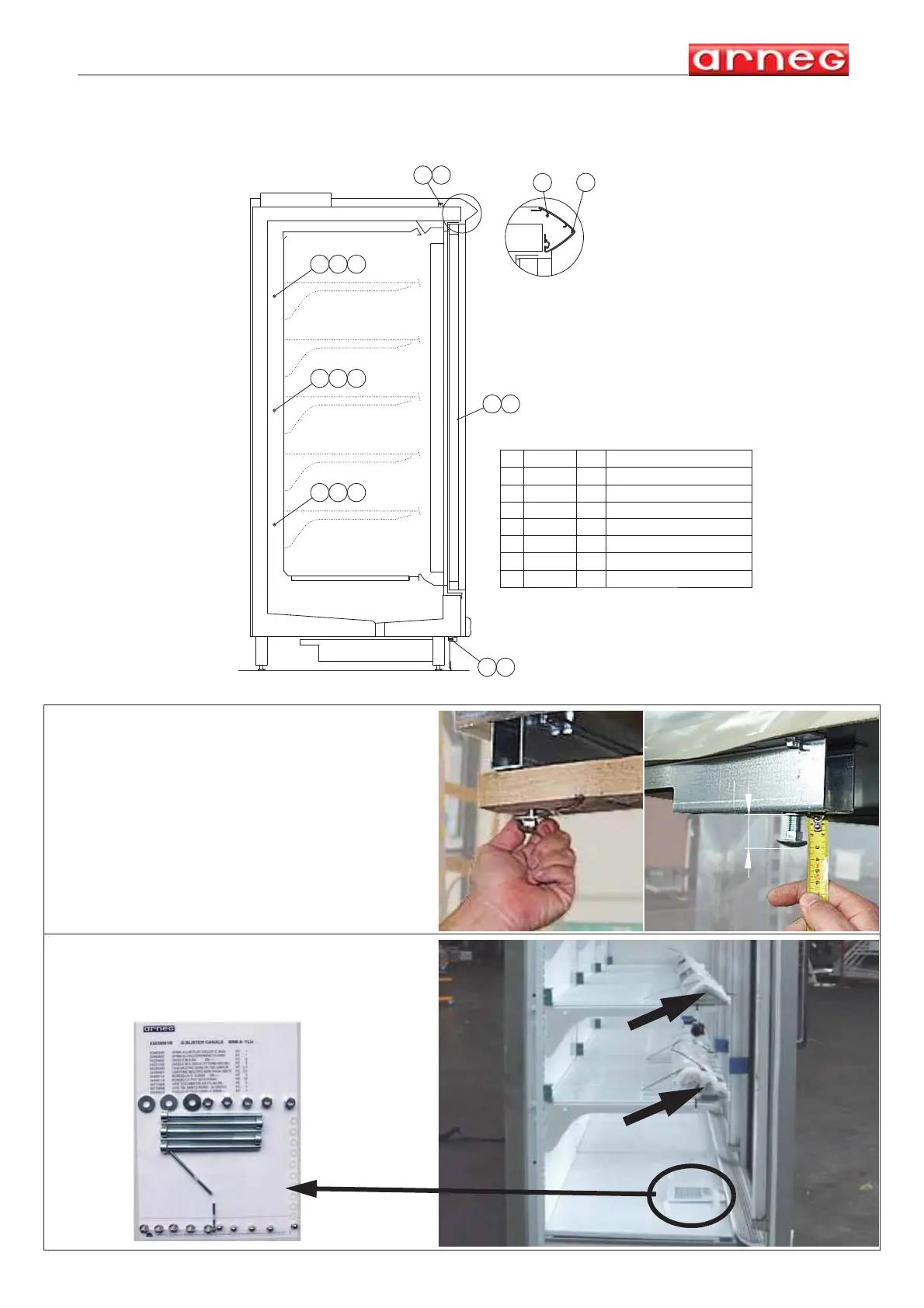

1. Indications pour la canalisation

Pour effectuer la canalisation du meuble, respecter les indications suivantes :

1 Enlever le châssis en bois utilisé pour le

transport en dévissant les pieds et ôter les

rondelles.

2 Revisser les pieds (sans rondelles) à une

hauteur maximale de 25 mm.

N.B.Lever les pieds avant de façon à incliner le

meuble vers le mur d'au moins 10 mm

pour garantir la fermeture parfaite des

portes (pag. 2 Fig. 4 Rif. 6)

3 Vider le meubles des pièces emballées qu'il

contient sans les abîmer.

4 Chercher et prendre le blister "kit de

canalisation” (A).

3 5 6

4 7

Réf. Code Q.té Description

1 02940652 1 Axe alignement proﬁl D 4

2 02940045 1 Axe alignement proﬁl D 3

3 04711065 5 VisTCEI M8X120

4 04715048 5 VisTBL M5X12

5 04480112 3 Rondelle D 8,5x24

6 04230600 5 Ecrou hexagonal M8

7 04231100 5 Ecrou hexagonal M5 aveugle

(A)
