ASSEMBLAGE
1LIRE TOUTES LES CONSIGNES DE SÉCURITÉ.
2Avant d’utiliser l’outil pour la première fois, charger la pile au maximum.
Brancher le chargeur dans une prise de courant. Faire glisser la pile dans le chargeur
(Fig. 1) jusqu’à ce que la lumière rouge de l’indicateur de charge s’allume. La durée
de recharge varie selon l’état de décharge de la pile. Lorsque la pile est complètement
rechargée, la lumière verte du chargeur s’allume.
3Indicateur de charge. La pile fournie avec le pistolet agrafeur sans fil CT50™ est
équipée d’un indicateur de charge (Fig. 2). La pile a quatre lumières qui représentent
chacune environ 25 % de la charge maximale. Appuyer sur le bouton rouge situé dans
la partie supérieure de la pile pour allumer les lumières vertes indiquant le niveau de
charge de la pile.
4Installation de la pile dans le pistolet agrafeur. Faire glisser la pile dans le pistolet
(Fig. 3). S’assurer que la pile est engagée à fond jusqu’à ce qu’elle soit verrouillée
(Fig. 4). Le pistolet agrafeur est maintenant complètement assemblé et prêt à
fonctionner.

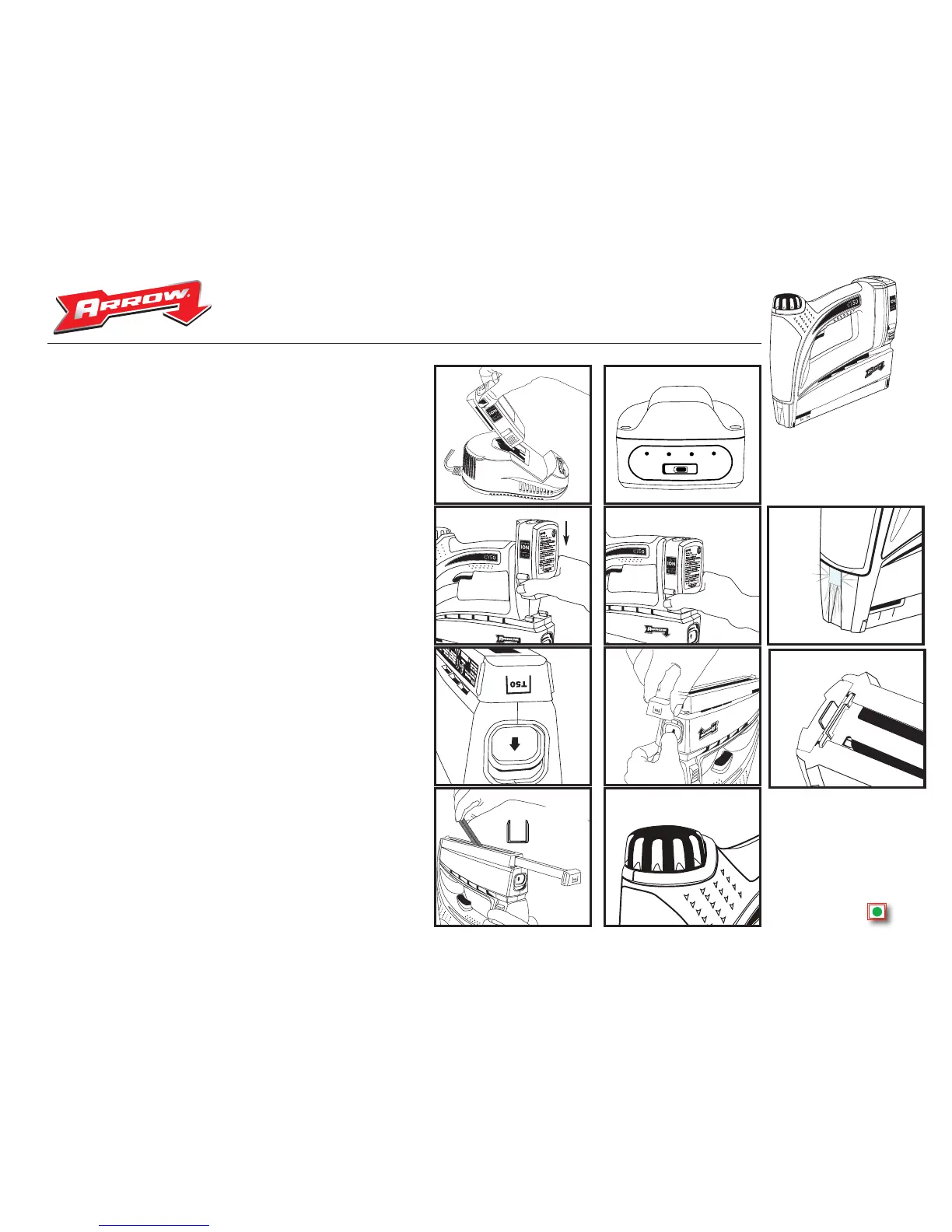

Fig.1
Fig.2
Fig.3
Fig.4
FONCTIONNEMENT
1Chargement des agrafes. Pendant le chargem ent des agraf es, enlever la pile
pour préve nir tout déclenchement accid entel. Le magasin du CT50™ peut contenir
jusqu’à 2 bandes complètes d’agrafes Arrow T50 dans les 6 dimensions disponibles.
a. Pousser sur le bouton de déverrouillage du magasin dans la direction de la flèche
(Fig. 5). Tirer le magasin vers l’avant jusqu’à la butée d’arrêt (Fig. 6). Ne pas sortir
complètement le magasin en forçant au-delà de la butée d’arrêt.
b. Insérer jusqu’à 2 bandes d’agrafes dans le magasin, la pointe vers le haut (Fig. 7).
c. Enfoncer le magasin jusqu’à son verrouillage.
d. Replacer la pile. Le pistolet agrafeur CT50™ est maintenant prêt.
2Pose d’agrafes. Le pistolet agrafeur sans fil CT50™ a une molette de réglage de la
profondeur de pénétration de l’agrafe (Fig. 8). Changer d’un matériau souple à un
matériau rigide est donc simple. Tourner la molette dans le sens des aiguilles d’une
montre pour augmenter la force (à utiliser pour les matériaux durs) et tourner la
molette dans le sens contraire des aiguilles d’une montre pour diminuer la force (pour
des bois moins durs, par exemple).
3Guide à LED. Un guide à LED est incorporé à l’avant du boîtier du CT50™ (Fig. 9). La
diode électroluminescente s’allume lorsqu’on presse sur la gâchette. Au point de
sortie de l’agrafe, le CT50™ est muni d’un dispositif de sécurité Fig. 10). qui empêche
le pistolet agrafeur de partir lorsque le contact avec la surface de travail n’a pas été
établi. Pour allumer le guide à LED, presser sur la gâchette avant que le pistolet
touche la surface de travail. Dès que le contact est établi avec la surface de travail,
relâcher la gâchette, puis appuyer de nouveau sur la gâchette pour poser l’agrafe. Le
guide à LED assure une précision optimale pour poser des agrafes dans les coins ou
les endroits faiblement éclairés.
Fig.6
Fig.7
Fig.8
Fig.5
