Inbetriebnahme- und Wartungsanleitung
Regelventil mit Positioner
D
– Baureihe Aseptik
2
1
P
•
•
•
•
•
(2)
(1)
DE
Dieses Produkt enthält elektro-
nischeBauteile,diegegenüber
elektrostatischen Entladungen
(ESD)empndlichsind.Berüh-
rungenderelektrischenBauteile
durch Personen oder Gegenstän-
de können zu einer elektrosta-
tischen Entladung führen, die das
Produkt beschädigt oder zerstört.
Um das Risiko einer elektrosta-
tischen Entladung zu vermieden,
sind die Handhabungshinweise
und Empfehlungen nach EN
100015-1 zu beachten.
Das Gerät nicht unter Span-
nung anschließen oder trennen.
ACHTUNG
VORSICHT
BEIHANDHABUNG
VON
ELEKTROSTATISCH
GEFÄHRDETEN
BAUTEILEN(EGB).

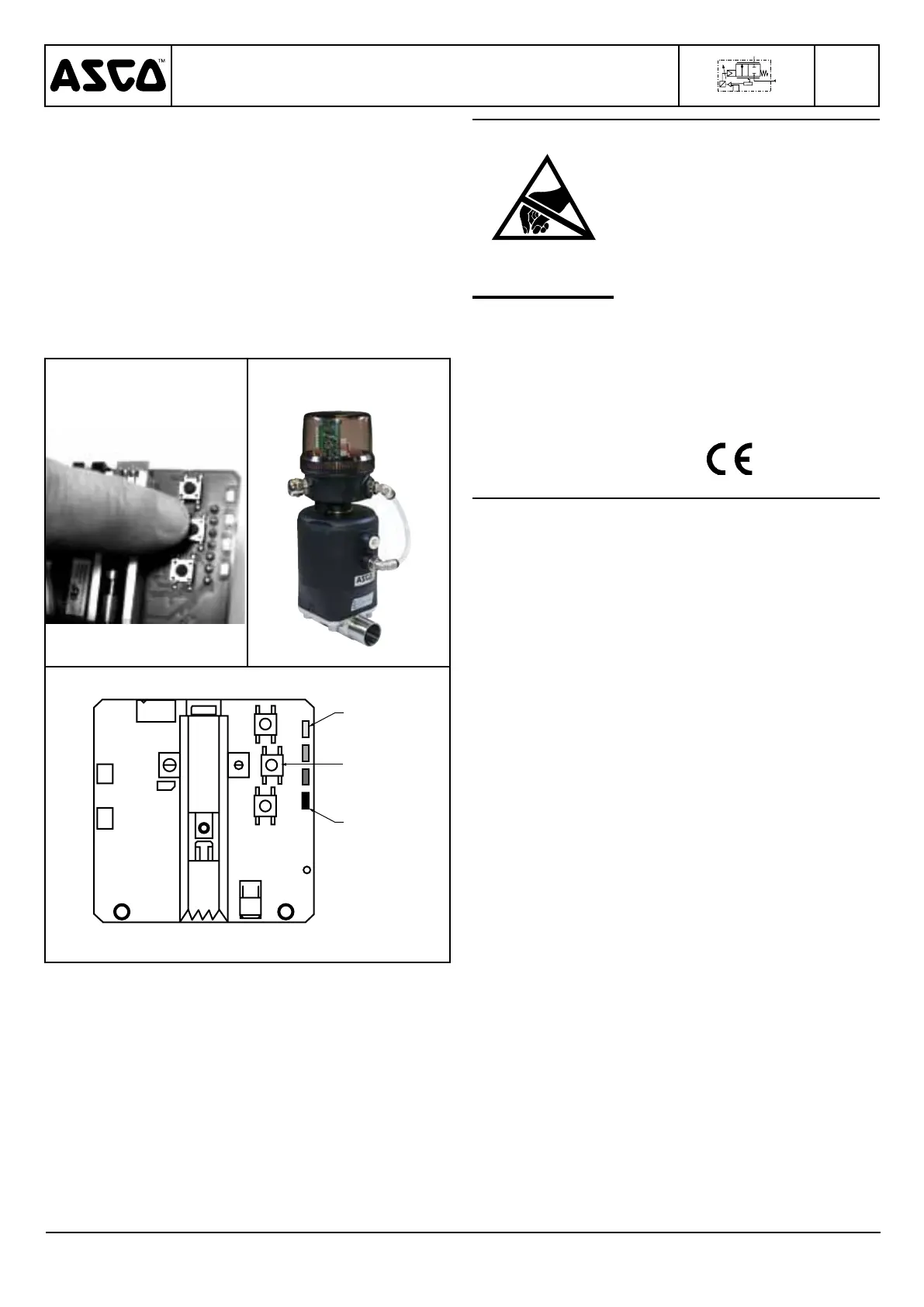

5- Einstellung der neuen Einheit:
a. Die Einheit unter Spannung setzen und mit Druck beauf-
schlagen.
b. Die mittlere Taste Nr. 12 für eine Dauer von mehr als 3
Sekunden drücken, bis LED 1 (gelb) und LED 4 (orange)
blinken. Der Initialisierungsprozess wird automatisch
gestartet (Abb. 17 und 19).
c. Die Taste loslassen. Der Initialisierungszyklus des Ge-
räts wird automatisch ausgeführt (mehrmaliges Öffnen
und Schließen).
d. Nach ca. 1 Minute bleibt das Ventil in der vorgegebenen
Sollwertpositionstehen.BeifehlendemSollwertschließt
das Ventil dicht.
e. Die Abdeckung mit der dazugehörigen Dichtung wie-
der aufsetzen (Anziehdrehmoment von 5 Nm beachten
(Abb. 18).
Abb. 17 Abb. 18
78M05
LED 1
Rep. 12
LED 4
Abb. 19
WARTUNG
Um Personen- und Sachschäden zu vermeiden, muss
vor der Wartung oder Inbetriebnahme die Versorgung
des Positioner
D
unterbrochen sowie das Ventil drucklos
geschaltet und entlüftet werden.
Dieses Produkt erfüllt die wesentlichen Anforderungen
der EMV-Richtlinie 2004/108/EG (Elektromagnetische
Verträglichkeit) sowie die Niederspannungsrichtlinie
2006/95/EWG Eine separate Konformitätserklärung ist
auf Anfrage erhältlich.
