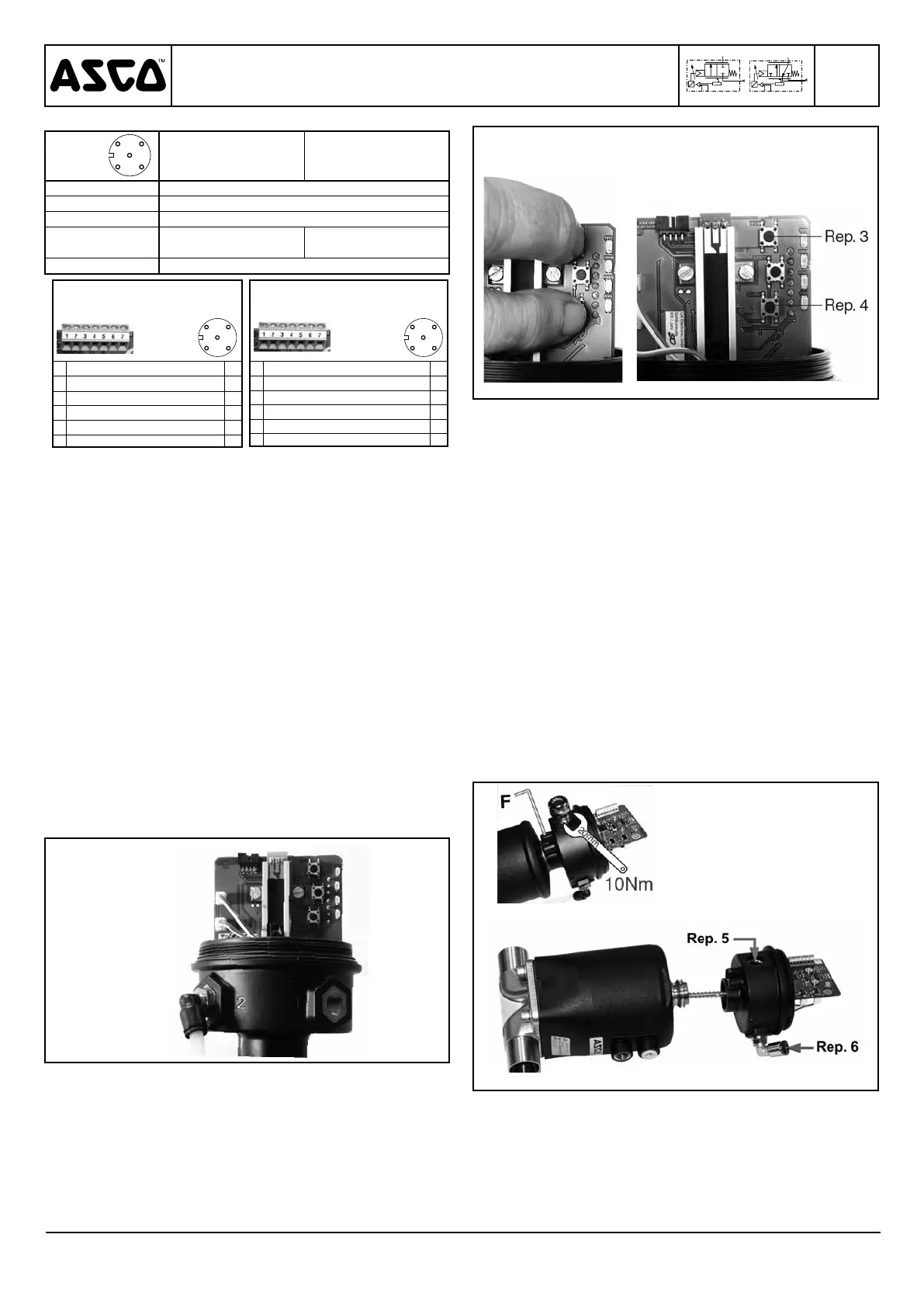

Istruzioni generali di installazione e manutenzione
Valvole con posizionatore
D
- serie Asettica
2
1
P
•
•
•
•
•
(2)
(1)
3
P
•
•
•
•
•
(2)
(1)
2
1
•
IT
2) Collegamento con connettore M12:
Pin
5
41
32
Circuito singolo Circuito doppio
1 + 24V
2 + Segnale di riferimento
3 GND
4
Segnale di ritorno
otturatore
Ingresso esterno sensori
5 Uscita ON/OFF: 24 V PNP
Posizionatore
D
, blocco terminale
circuito singolo
M12
5
41
32
1 + alimentazione 24 V c.c. 1
2
alimentazione GND
3
3
+ segnale riferimento (0-10 V o 4-20 mA)
2
4
Segnale riferimento GND 3
6
Segnale di ritorno otturatore
4
7
Uscita ON/OFF: 24 V PNP
5
Posizionatore
D
, blocco terminale
circuito doppio
M12
5
41
32
1 + alimentazione 24 V c.c. 1
2
alimentazione GND
3
3
+ segnale riferimento (0-10 V o 4-20 mA)
2
4
Segnale riferimento GND
3
5
Ingresso esterno sensori
4
7
Uscita ON/OFF: 24 V PNP
5
INSTALLAZIONE
Installazione valvola: fare riferimento alle Istruzioni di installazio-
ne e manutenzione per le valvole 2/2 serie Asettica (http://www.
asconumatics.eu).
Caratteristiche dell'unità posizionatore
D
:
- Fluido pilota: Aria o gas neutri, filtrati a 50 µm, privo di condensa,
lubrificato o non lubrificato.
- Pressione di alimentazione: 4 a 8 bar
-Temperaturaambienteedeluidopilota:0a+50°C
- Protezione elettrica: IP66 (EN 60529)
Segnali di riferimento analogici da definire al momento dell'ordine:
- Segnale di riferimento in tensione 0 – 10 V (200 kΩ resistenza
di ingresso)
- segnale di riferimento in corrente 4 - 20 mA (250 Ω impedenza
di ingresso)
- Tensione di alimentazione: 24 V c.c. ±10%
- Potenza: max. 8,5 W
- Isteresi: < 2% della corsa max. otturatore
- Precisione: < 2% della corsa max. otturatore
- Uscita ON/OFF: 24 V PNP / max. 500 mA
-Segnaleesternosensore(opzione)=segnalediriferimento(0-10
V o 4-20 mA)
- Segnalediritornootturatore=segnalediriferimento(0-10Vo4-20mA)
COLLEGAMENTO PNEUMATICO (Fig. 5)
Collegamento: G 1/8 a ingresso pressione.
Fig. 5
APERTURA E CHIUSURA MANUALI
E' possibile aprire e chiudere manualmente la valvola durante il
funzionamento normale.
Procedura:
1 – Rimuovere il coperchio.
2 – Per passare a modalità manuale, premere contemporane-
amente il pulsante “Apri” (n. 3) e il pulsante “Chiudi” (n. 4)
finché il LED verde non lampeggia.
3 – Premere il pulsante superiore per l'apertura: la valvola si
aprirà finché il pulsante rimane premuto e l'apertura si
fermerà non appena il pulsante verrà rilasciato (fig. 7).
Fig. 6 Fig. 7
Oppure,
Premere il pulsante inferiore (n. 4) per la chiusura: la valvola
si chiuderà non appena il pulsante viene premuto e la chiusura
si fermerà non appena il pulsante viene rilasciato (fig. 7).
E' possibile:
- Ottenere delle informazioni sulla posizione dell'otturatore
con un voltmetro o un ampermetro collegato ai pin 2 e 6.
Uscire dalla modalità manuale:
- Per uscire dalla modalità manuale, premere di nuovo
contemporaneamente i pulsanti n. 3 e 4 per 3 - 5 secondi;
l'otturatore verrà riportato automaticamente nella posizione
del segnale di riferimento.
SOSTITUZIONE UNITA' POSIZIONATORE
D
1- Rimozione dell'unità da sostituire (fig. 8)
a. Scollegare e rimuovere tutte le alimentazioni elettriche e
pneumatiche.
b. Scollegare il collegamento pneumatico della valvola e
rimuovere il connettore n. 5 (non fornito nel kit).
c. Allentare la vite F di più giri per rimuovere il posizionatore
dal relativo supporto.
d.Rimuoverel'unità+ilcomplessivodellosteloeproteggere
lo stelo da danneggiamenti e da possibili flessioni.
e. Rimuovere i collegamenti pneumatici di alimentazione n. 5
e 6.
Fig. 8
