Istruzioni generali di installazione e manutenzione
Valvole con posizionatore
D
- serie Asettica
2
1
P
•
•
•
•
•
(2)
(1)
3
P
•
•
•
•
•
(2)
(1)
2
1
•
IT

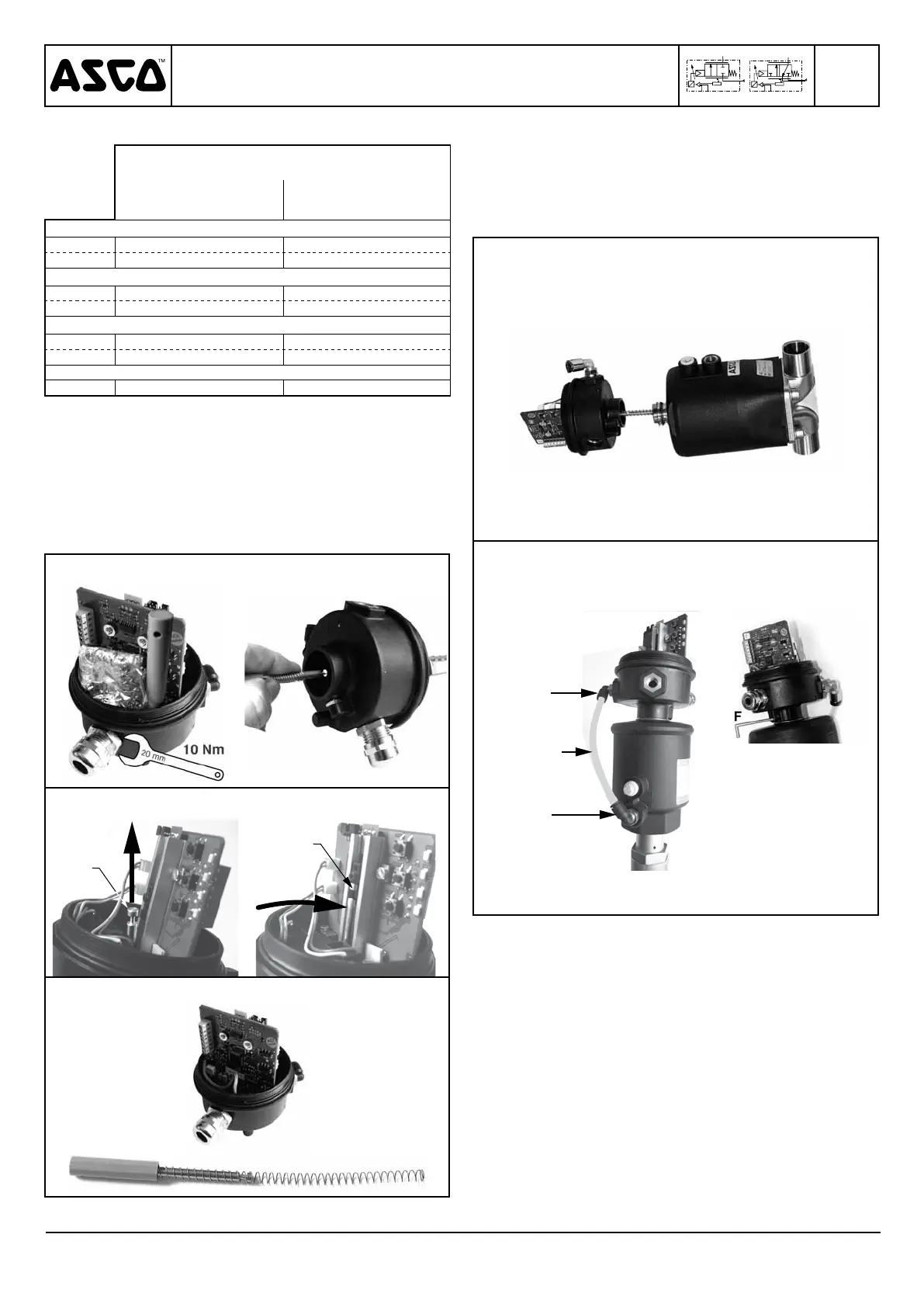

3- Montaggio sulla valvola (fig. 14)
a. Accertarsi che la vite F sia allentata.
b. Montare l'unità sul relativo supporto.
c. Orientare il collegamento pneumatico n. 5 in modo da essere
rivolto verso il foro pilota n. 9 della valvola e collegare il tubo
n. 10 (fig 15).
d.Bloccarel'unitàinposizioneconlaviteF;accertarsiche
la coppia di serraggio sia di 1,5 Nm (fig. 16).
Fig. 14
Fig. 15 Fig. 16
Rep. 5
Rep. 9
Rep. 10
4 - Collegamenti
Tutti i collegamenti elettrici e pneumatici devono essere ef-
fettuati in conformità alle istruzioni generali.
Se utilizzati con un segnale di riferimento di 4-20 mA, inviare un
valore > 4 mA (es. 5 mA) per avviare il ciclo di inizializzazione.
2- Preparazione della nuova unità:
Identificazione unità
n. kit parti da ricambio (solo Posizionatore
D
)
pressacavo
(cavo Ø 5-10 mm)
collegamento M12
Mantenimento in posizione, singolo anello
0-10 V 60568108 60569108
4-20 mA 60568308 60569308
Ritorno in posizione chiusa, singolo anello
0-10 V 60568118 60569118
4-20 mA 60568318 60569318
Ritorno in posizione chiusa, doppio anello
0-10 V 60568418 60569418
4-20 mA 60568518 60569518
Kit assemblaggio
tutti C140423 C140423
a. Rimuovere il coperchio e la relativa guarnizione per acce-
dere allo stelo e alla relativa molla (fig. 9 e 13).
b. Rimettere a posto lo stelo e la relativa molla (montare a
mano la molla compressa sullo stelo)(fig. 10).
c.
Inserire l'estremità dello stelo n. 7 nel porta potenziometro,
inclinando lo stelo e poi riportandolo in posizione verticale
(fig. 11 e 12).
d. Reinstallare i due collegamenti pneumatici dalla vecchia
unità su quella nuova, oppure utilizzare il kit di montaggio
n. C140423 (vedere le pagine con i disegni).
Fig. 9 Fig. 10
Fig. 11 Fig. 12
Rep. 7
Rep. 7
Fig. 13
