Asco Aseptic Positioner D Series - Page 23

503543-001
23
Instruções de instalação e manutenção
Válvulas com positioner
D
- série Asséptica
2
1
P
•
•
•
•
•
(2)
(1)
3
P
•
•
•
•
•
(2)
(1)
2
1
•
PT

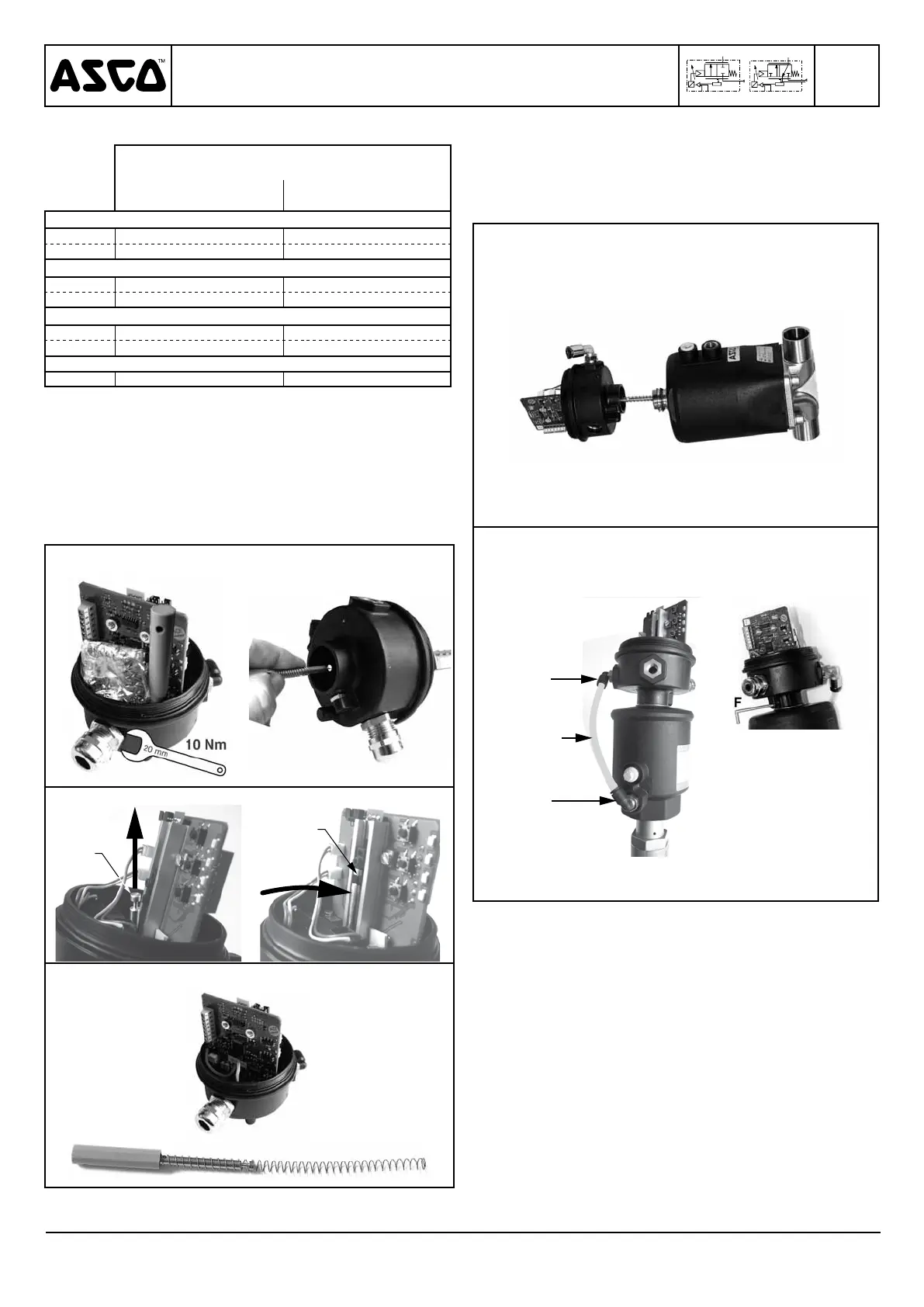

2- Preparação da nova caixa:
Identificação das caixas
código peças de substituição
(Positioner
D
apenas)
bucim
(cabo Ø 5-10 mm)
conexão M12
Mantida em posição do assento, sistema simples
0-10 V 60568108 60569108
4-20 mA 60568308 60569308
Fecho do assento, sistema simples
0-10 V 60568118 60569118
4-20 mA 60568318 60569318
Fecho do assento, sistema duplo
0-10 V 60568418 60569418
4-20 mA 60568518 60569518
Kit de montagem
tudo C140423 C140423
a. Remover a tampa e a sua junta para recuperar a haste e
a sua mola (fig. 9 e 13)
b.
Colocar no lugar a haste com a sua mola (mantendo ma-
nual mente a mola comprimida na haste). (fig. 10)
c. Fixar a extremidade da haste Rep. 7 sobre o patim do
potenciómetro ao inclinar a haste e colocá-la novamente
na lugar. (fig. 11 e 12)
d. Colocar no lugar os dois racores pneumáticos recuperados
sobre a caixa a substituir, ou utilizar o kit de montagem
C140423 (ver páginas com as imagens).
Fig. 9
Fig. 10
Fig. 11 Fig. 12
Rep. 7
Rep. 7
Fig. 13
3- Montagem sobre a válvula (fig. 14)
a. Assegurar que o parafuso F é bem desaparafusado.
b. Montar a caixa no seu suporte.
c. Orientar o racor pneumático Rep. 5 face ao orifício de pilo-
tagem Rep. 9 da válvula e ligar o tubo Rep. 10. (fig. 15)
d.BloquearacaixaemposiçãocomoparafusoFrespeitando
o par de aperto de 1,5 Nm (fig. 16).
Fig. 14
Fig. 15 Fig. 16
Rep. 5
Rep. 9
Rep. 10
4- Ligações
Realizar as ligações elétricas e pneumáticas conforme as
instruções gerais.
No caso de uma utilização com sinal em 4-20 mA, enviar
um valor > 4mA (exemplo: 5 mA) de modo a lançar o ciclo
de inizialização.
