Approvisionnement en air extérieur(en option)
En fonction de la construction de votre domicile et de son emplacement, de l'air venant de l'extérieur peut être
nécessaire an d'obtenir des performances optimales.
Un tuyau métallique (solide ou exible) doit être utilisé pour les installations extérieures de prise d'air. Un tuyau en
PVC N'est PAS approuvé et ne devra JAMAIS être utilisé.
Un écran de protection au-dessus de l'évacuation du tuyau d'air à l'extérieur ou un coude à 90 degrés ou
encore un cintre permettant d'éviter les vents prédominants DOIT être utilisé lorsqu'un tuyau d'air extérieur est
installé à travers le côté du bâtiment. L'évacuation d'air extérieure DOIT se trouver à au moins 1 pied (0.305m) de
Le tuyau d'air extérieur sur votre poêle a un dia. ext. de 1-7/8” (47.6mm). Le tuyau extérieur de raccordement
d'air doit avoir un dia. int. de 1-7/8” (47.6mm). Le raccordement extérieur d'air utilisé NE DOIT PAS limiter la
quantité d'air disponible vers votre poêle. Le tuyau extérieur de raccordement d'air doit être aussi court et avec
le moins de coudes que possible, et il doit s'adapter au-dessus et non à l'intérieur du raccordement extérieur d'air
REMARQUE: Les dimensions du plancher jusqu'aux
tuyaux d'arrivée/évacuation de vos poêles sont
approximatives et peuvent varier en fonction de
Figure 9
Il doit être installé à au moins 15 pieds (4,57 m) de l’appareil an d’éviter le déclenchement injustié du
En plus des exigences d'installation détaillées précédemment, les installations pour maison mobile doivent
répondre aux exigences suivantes:
Le poêle doit être xé de façon permanente au sol.
Le poêle doit être relié à la terre sur le châssis en acier de la maison mobile avec un l en cuivre de calibre
protection an de garantir la mise à la terre.
L'évent doit se trouver à 3 ou 4 pouces de l'évent "PL" et doit se prolonger d'un minimum de 36 pouces
(914mm) au-dessus de la ligne du toit de la maison mobile et doit être installé en utilisant un clapet coupe-
Lors du déplacement de votre maison-mobile, tous les évents extérieurs doivent être retirés lorsque la maison
mobile est déménagée. Après le déménagement, tous les évents doivent être réinstallés et xés fermement.
L'air extérieur est obligatoire pour l'installation d'une maison mobile. Consultez votre revendeur lors de
Vériez auprès des fonctionnaires locaux de construction les autres codes éventuels qui pourraient être
-8-
Installation
INSTALLATION À TRAVERS LA PAROI_(INSTALLATION RECOMMANDÉE)
Les installations canadiennes doivent être conformes
à la norme CAN/CSA-B365.
Pour ventiler l'unité à travers la paroi, raccordez
l'adaptateur de conduite à l'adaptateur du moteur
d'évacuation. Si l'adaptateur d'évacuation est situé à
moins de 18 pouces (457mm) au-dessous du niveau du
sol, une partie droite de conduite de ventilation pour
granulés peut être utilisée à travers le mur.
Votre revendeur d'appareils de chauffage devra être
capable de vous fournir un kit qui gérera la grande
partie de cette installation, celui-ci devra comprendre
un manchon mural qui permettra d'obtenir le
dégagement correct à travers le mur combustible. Une
fois hors de la structure, un dégagement de 3 pouces
(76mm) devra être respecté avec le mur extérieur
et un raccord en T de regard devra être placé sur le
tuyau avec une sortie à 90 degrés hors de la maison.
À ce point, une partie de tuyau de 3 pieds (0.91m)
(minimum) devra être ajoutée avec un couvercle
horizontal, qui devra terminer l'installation (voir FIGURE
7).
Un support devra être placé juste en dessous du
couvercle de terminaison ou un tous les 4 pieds (1.22m)
pour rendre le système plus stable. Si vous vivez dans
une région avec d'importantes chutes de neige, il
est recommandé que l'installation soit plus haute de
3 pieds (0.91m) pour se situer au-dessus de la ligne
d'amas de neige. Cette même installation peut être
utilisée si votre poêle est situé en dessous du niveau du
sol en ajoutant simplement la partie du regard et le tuyau vertical à l'intérieur jusqu'à ce que le niveau du sol soit
atteint. Avec cette installation, vous devez faire attention à la ligne d'amas de neige, la pelouse et les feuilles
mortes. Nous recommandons une élévation verticale minimum de 3 pieds (0.91m) à l'intérieur ou à l'extérieur de
la maison.
L'installation « à travers la paroi » est l'installation la plus économique et la plus simple. Ne terminez jamais la
bouche d'aération nale sous une terrasse, dans une alcôve, sous une fenêtre ou entre deux fenêtres. Nous
recommandons des kits Simpson Dura-Vent® ou Metal-Fab®.
INSTALLATION À TRAVERS LE TOIT/PLAFOND
Lors de l'aération du poêle à travers le plafond, le tuyau est raccordé de la même façon qu'à travers la paroi,
à l'exception du raccord en T du regard qui est toujours à l'intérieur de la maison, et un adaptateur de 3 pouces
(76mm) est ajouté avant le T du regard.
Vous devez utiliser les platines supports appropriées du plafond et le chaperon de toiture (fournis par le fabricant
de tuyaux ; respectez les indications du fabricant de tuyaux). Il est important de remarquer que si votre section
verticale de tuyau est supérieure à 15 pieds (4.57m), le diamètre du tuyau de ventilation du poêle devra être
augmenté de 4 pouces (102mm).
Ne dépassez pas 4 pieds (1.22m) de tuyau dans une section horizontale et utilisez le moins de coudes que
possible. Si un décalage est nécessaire, il est préférable d'installer des coudes à 45 degrés qu'à 90 degrés.

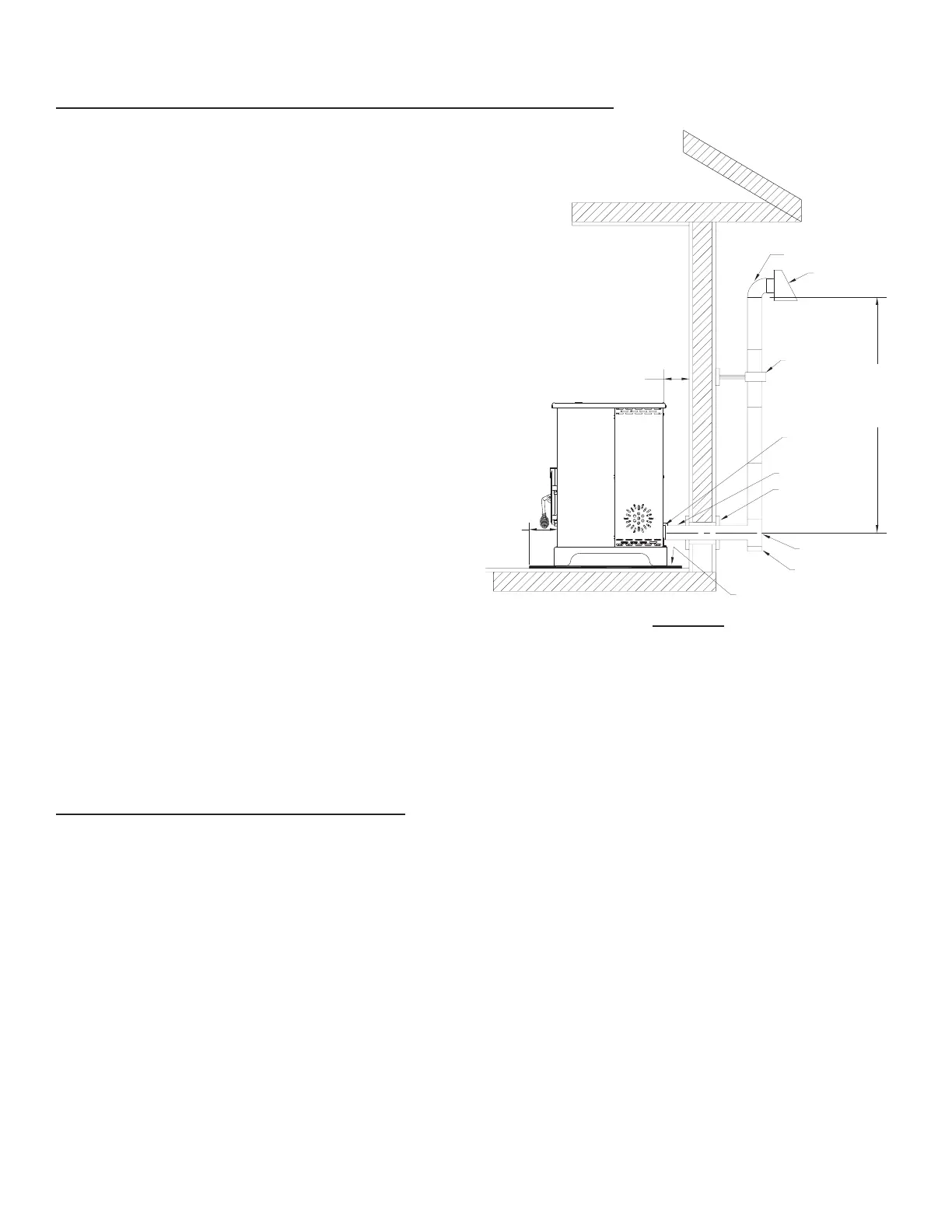

FIGURE 7
TYPICAL THROUGH THE WALL INSTALLATION
COUDE À 90º
COUVERCLE DE
TERMINAISON
SUPPORT
ADAPTATEUR
DU MOTEUR
D'ÉVACUATION
ADAPTATEUR DE TUYAU
MANCHON MURAL
RACCORD EN T
COUVERCLE DE
REGARD
TAPIS PROTECTEUR
NON COMBUSTIBLE
3'-0" (MIN)
TUYAU VERTICAL
3" (MIN)
6" (MIN)
