Ashley AP130 - Options Dinstallation; Protection du Sol

mobiles et des alcôves conformément aux dégagements donnés sur les FIGURES 3 à 5 et dans le TABLEAU 1.
REMARQUE: La distance "C" sur le côté gauche de votre poêle à granulés peut nécessiter un dégagement
obligatoire minimum plus grand an d'obtenir un accès commode au panneau de contrôle.
FIGURE 3
DÉGAGEMENTS DE LA PAROI LATÉRALE
FIGURE 4
DÉGAGEMENTS DE LA PAROI LATÉRALE
2,00 / 50 mm
(5500(M) 36,00 - 914 mm
60,00 - 1 520 mm
FIGURE 5
DÉGAGEMENTS DANS UNE ALCÔVE
-4-
Installation
PROTECTEUR
DE SOL
INSTALLATION À TRAVERS D’INTÉRIEUR
INSTALLATION À TRAVERS LE MUR
OPTIONS D'INSTALLATION
• Lisez entièrement ce manuel avant d'installer et d'utiliser votre poêle à granulés. Ne pas respecter les
instructions peut entraîner des dommages matériels, des blessures personnelles voire la mort !
(Voir les détails particuliers d'installation pour les dégagements et les autres exigences de l'installation)
Une Unité autonome—soutenue par un socle/pieds et placée sur un sol non-combustible qui respecte les
exigences de dégagement d'une installation de poêle autonome.
Une Unité en alcôve—soutenue par un socle/pieds et placée sur un sol non-combustible qui respecte les
exigences de dégagement d'une installation de poêle autonome.
Votre poêle à granulés peut être installé suivant les codes aussi bien dans une maison conventionnelle ou
mobile(voir EXIGENCES PARTICULIÈRES POUR MAISON MOBILE). Installation aux É.-U. uniquement.
Nous recommandons que seul un technicien autorisé installe votre poêle à granulés, de préférence un spécialiste
certié NFI.
NE CONNECTEZ PAS CETTE UNITÉ À UN CONDUIT OU CIRCUIT DE DISTRIBUTION D'AIR.
INSTALLATION INCORRECTE: Le fabricant ne sera pas tenu responsable des dommages causés par un
dysfonctionnement du poêle dû à une ventilation ou une installation incorrecte. Appelez le (800) 750-2723 et/ou
consultez un installateur professionnel si vous avez la moindre question.

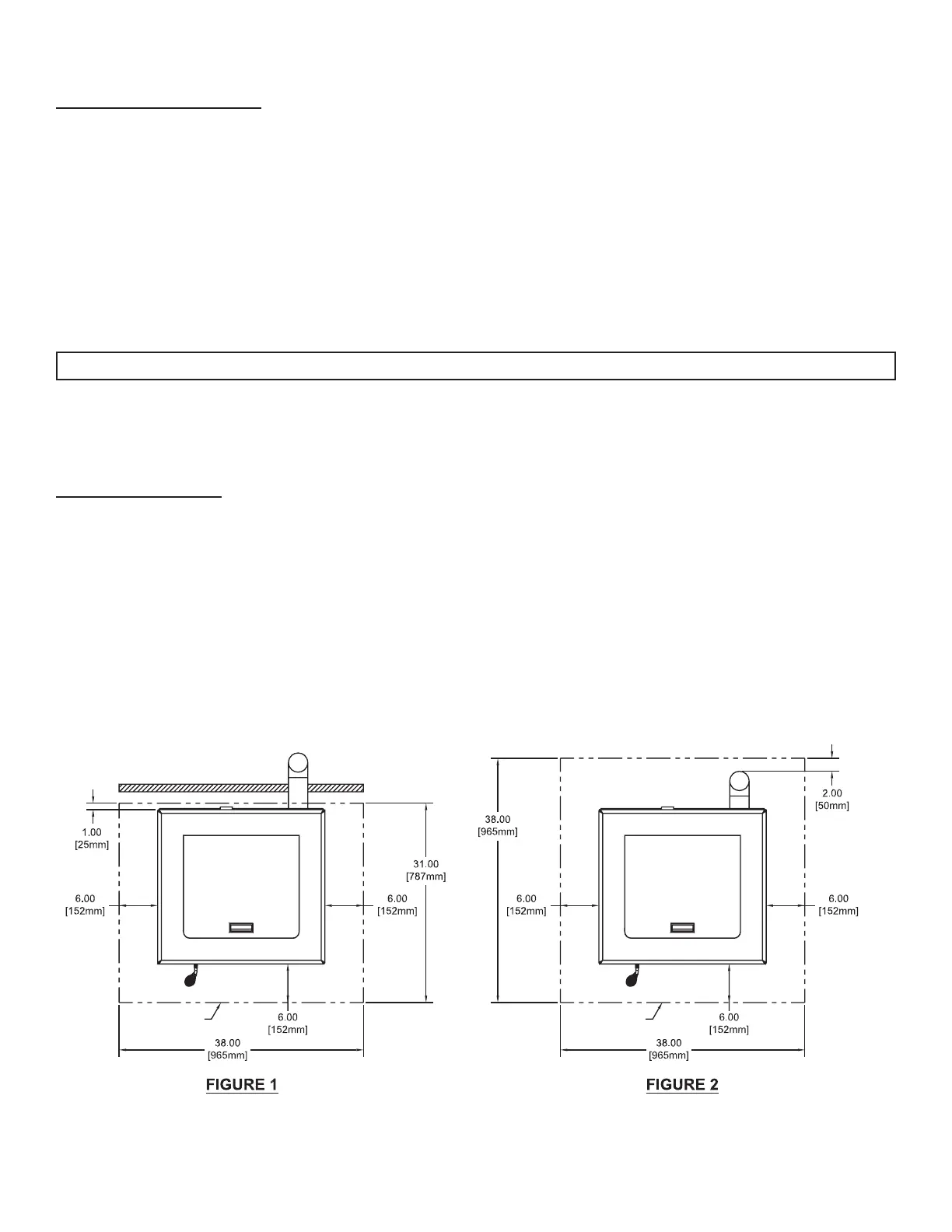

PROTECTION DU SOL
Cette unité doit être installée sur une surface non-combustible. Si un tapis protecteur est utilisé, il devra être
listé UL ou équivalent. Le tapis protecteur ou la surface non-combustible devra être sufsamment grande pour
s’étendre au minimum à l’avant de 6 pouces (152.4mm), sur les côtés de 6 pouces (152.4mm) et de 1 pouce
(25.4mm) derrière le poêle (voir FIGURE 1).
La protection du sol doit s’étendre sous et de 2 pouces (50.8mm) de chaque côté du raccord en T de la
cheminée pour une installation verticale d’intérieur (voir FIGURE 2).
Votre poêle devra avoir un protecteur de sol de 31 pouces (787mm) x 38 pouces (965mm) minimum.
Un protecteur de sol d’1 pouce (25.4mm) d’épaisseur est recommandé pour cette installation.
Installations canadiennes ont besoin de 18 “(450mm) à l’avant de l’appareil.
MISE EN GARDE: Ne pas raccorder ou utiliser avec des conduits de distribution d’air.
